k.Abdou

Non il n'est pas possible d'insérer un poteau central à cause des équipements ( baches / pont roulant )

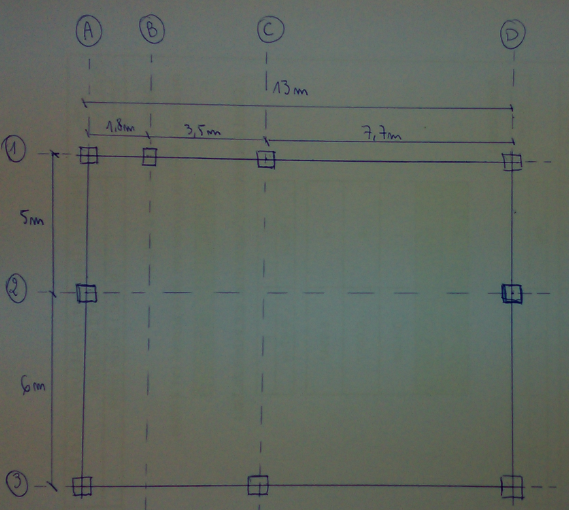

Bonjour, j'ai affaire à une station de pompage avec un plancher de dimension 13m x 11m reposant sur 9 poteaux de hauteur de 5m (voir image) ; s'il vous plait est ce qu'il y a moyen de mettre un plancher hourdis si jamais on a une poutre en allège placer en C 13 ou bien on doit passer à des dalles alvéolées. merci

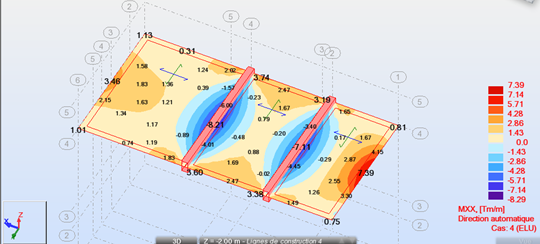

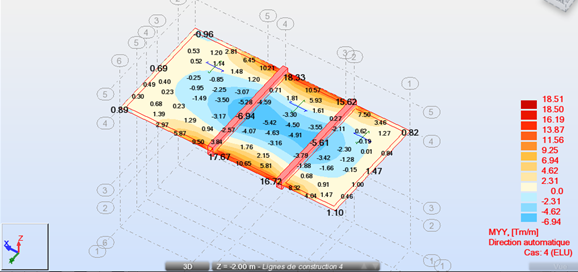

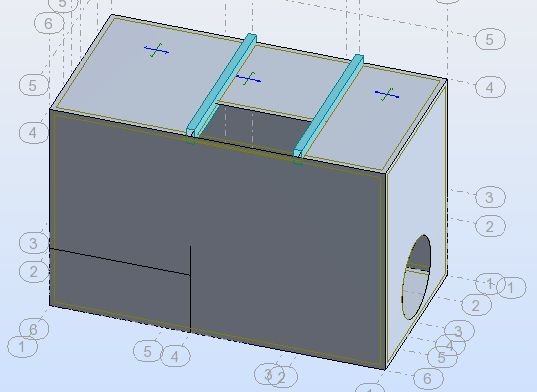

merci Abdoh cependant j'ai une autres questions est ce que les poutres qui sont appuyées sur les voiles (voir l'image de la modélisation) vont-ils reprendre les charges ou bien il ont le role de rigidifié la dalle ? voici les résultats des moments calculés : les résultats ne montrent pas l’existence des poutres. vous en dites quoi ?

Bonjour, J'ai eu affaire à un dimensionnement d'un puits avec les dimensions suivantes 6,5m x 12,5m et une profondeur de 10m. Ce puits est constitué de voile(50cm), radier(40cm) et une dalle de couverture non amovible (30cm). S'il vous plait j'ai besoin de votre avis et conseil à propos de la dalle de couverture (6,5m x 12,5m) qui supporte une charge du poids du remblai sur 2m de hauteur et une charge d'exploitation de 5kN/m². Merci bien.

merci pour votre aide j'ai utilisé la formule de Barré et j'ai trouvé un moment = 92KN.m (sans coeff de majoration) donc le ferraillage de la dalle sera calculé comme une poutre ? la géometrie ne pose pas de problème ? merci

bonjour, svp je cherche un coup de main pour le calcul d'une dalle de couverture d'un puits cylindrique de diamètre 4,5m encastré dans la paroi d'epaisseur 40cm et une profondeur de 30 m. cette dalle doit être calculer en tenant compte de la charge routière (convoi Bc). on peut aussi mettre des poutres si nécessaire. est ce qu'on aura besoin des Ligne d'influence pour la détermination des moment max ? merci

oups j'ai dit n'importe quoi vous avez raison d'ailleurs si tu affiche la cartographie des moment on trouve pas les mêmes sollicitation que dans résultat réduit il y a une différence entre les deux

dans l'ELU oui tu dois trouver meme resultat; sismique non

bonjour, Bouton droit sur les resultats puis colonnes, apres tu peux filtre les resultats des sollicitations dans l'onglet resultat ; apres dans l'onglet coupe tu decoche tous sauf la coupe horizental en bas puisque c'est labas ou on a les sollicitation maximal;

merci pour votre aide est ce que vous pouvez m'éclaircir un peu plus merci

Bonjour mon frère, pour une meilleur qualité c'est mieux de tous dessiner sur autocad (aussi les planchers dalle pleine). bon courage

bonjour mon frère, pour les escaliers y a pas moyen à ce que je sache, par contre robot peut donner le plan d’exécution des dalles pleine. voici une video pour t'aider

Bonjour, je t'invite a lire le RPS Règlement parasismique chapitre évaluation de l'effort sismique ; voici un lien d'une petite video j'ai trouvé sur youtube ça peut t'aider. bon courage

Bonjour, c'est un problème lié a la masse dynamique, tu dois ajouter la masse dynamique (dans type d'analyse onglet masse) bon courage

lance une recherche sur youtube: scribd free download
