Je vous remercie les amis pour votre réactivité

Bonjour tout le monde, Est ce que quelqu'un peut m'orienter sur l'article qui traite le déplacement limites des poteaux suivant le RPS ? Et ce déplacement, il est limité à combien ? Cordialement

Bonjour, Je suis d'accord mais avec quel effort je dois comparer mes (2009 daN) est ce avec l'effort admissible de traction ou l'effort admissible dans le cas d'un simple cisaillement ? et pour la vérification de la platine , est ce que je dois avoir une contrainte qui est inférieure à 235 Mpa ou bien y a un coefficient minoratif que je dois ajouter ?

Je vous remercie pour votre réactivité

Et pour la platine , je dois la vérifier normalement aussi au cisaillement ? Fx/Anette doit etre inférieur ou égale à < 235 Mpa c'est ça?

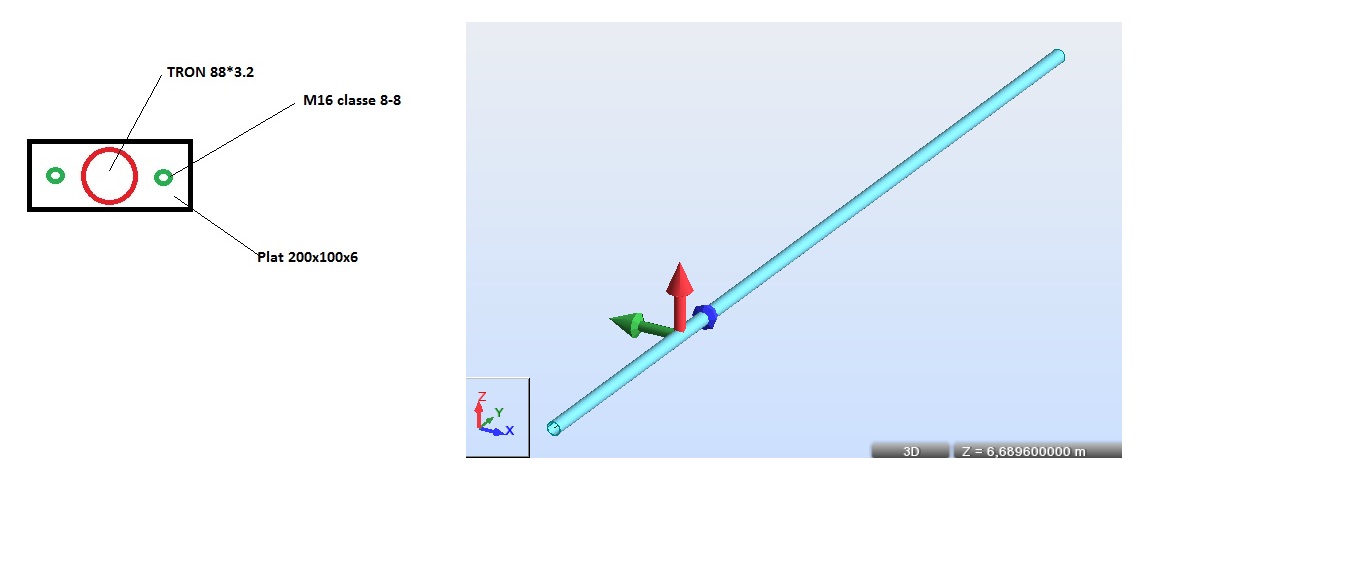

voila le repère local de ma barre

normalement on doit diviser par la section nette non ? (a*b)-(Diametre*2) ? et pour 80daN/cm², comment l'avez vous obtenu?

si on prends l'effort et on le divise par le nombre de boulons et on compare avec l'effort de cisaillement d'un M16, est ce que c'est correcte aussi ? Et pour la vérification de la résistance de la platine d'assemblage , je fais comment ?

il s'agit d'un effort de compression le reglement utilisé est le CM66

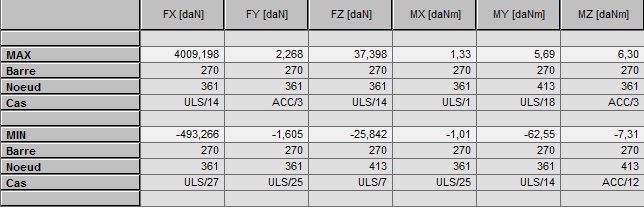

oui voila le tableau pour la barre 270, mais je voudrai savoir les étapes à suivre pour mon calcul

Bonjour abdoh, il s'agit de l'extrême globaux , donc l'effort max avec lequel je dois faire le calcul

il s'agit bien du repère globale Fx c'est suivant x , donc je prends mon efforts et je le divise sur 2 pour avoir l'effort de cisaillement et le comparer avec celui que j'ai pour le boulon choisi ?

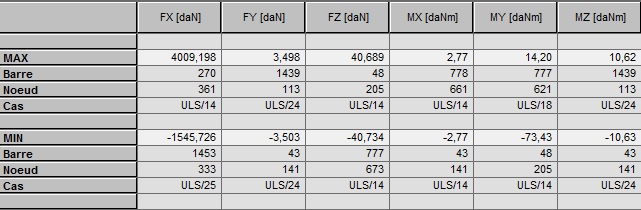

Bonjour Scorpion, vous trouverez ci-joint le tableau des efforts obtenu suivant robot . j'ai un tube rond de 88x3.2 attaché a une membrure en UPN 140 avec un plat de 200x100x6 Merci pour votre aide

Personne peut m'aider ?

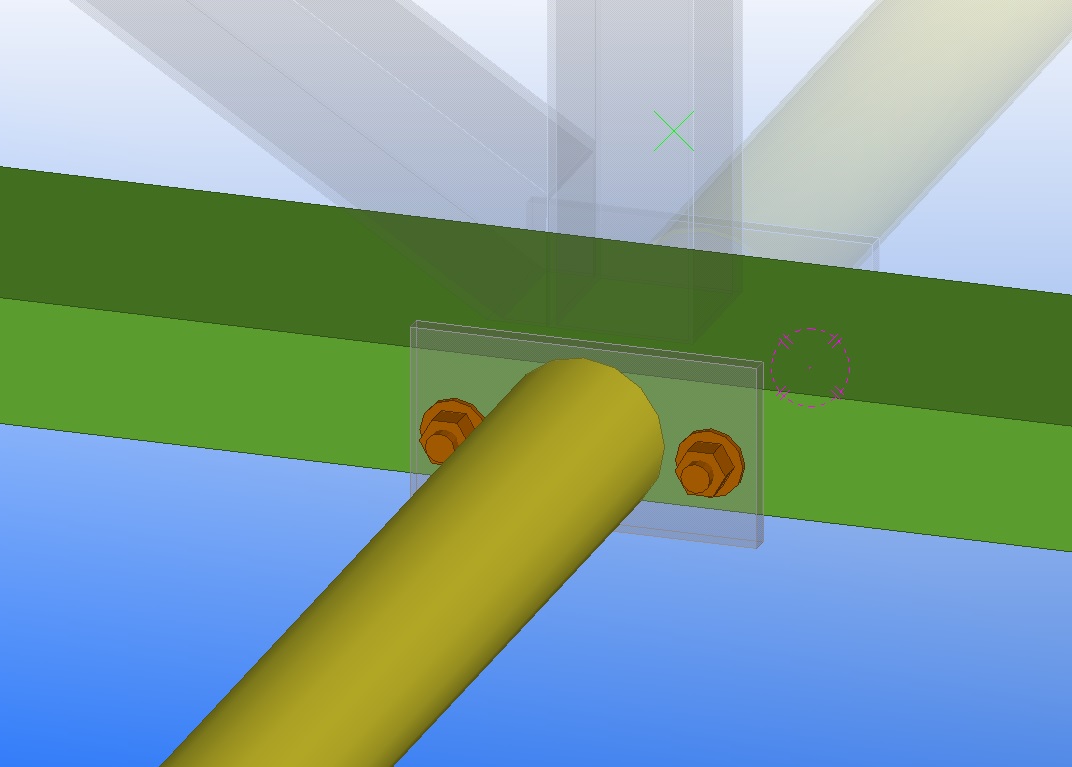

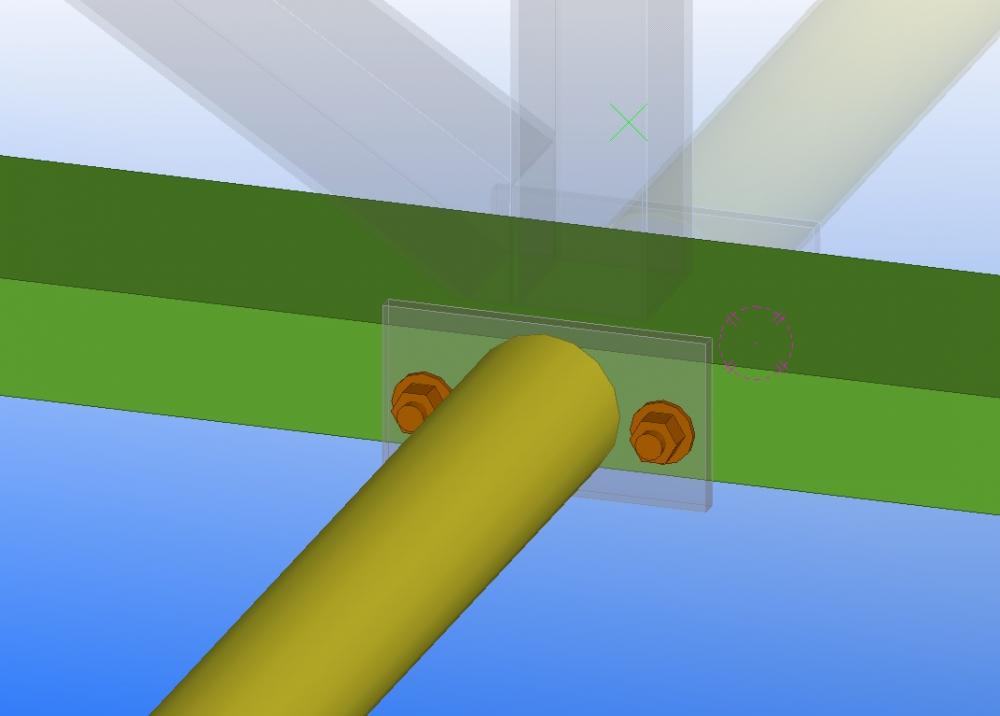

Bonjour tout le monde, Est ce que quelqu'un peut m'aider pour le calcul d'une attache d'un TRON 88*3.2 avec la semelle d'un UPN 140 . Ci-joint une image de l'attache en question. Je vous remercie
