C'est clair maintenant mais il y a des choses à vérifier d'abord au niveau des poutres est ce que ta version de etabs peut exporter cet étage au format ifc 3d je vais voir ça sur le logiciel revit svp?

Aussi si on pouvait avoir les dimensions de la dalle console sur un plan ce serait plus clair

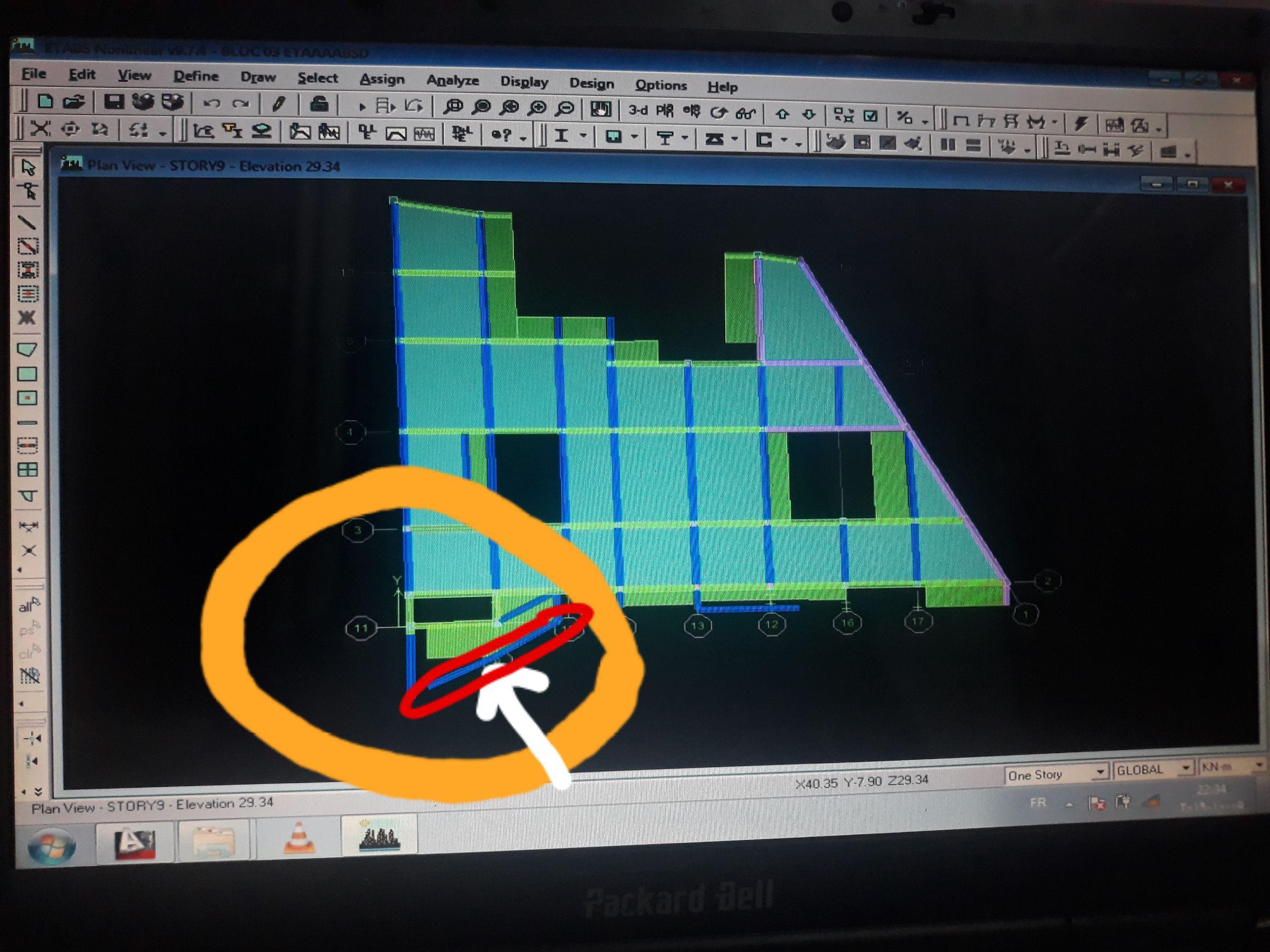

Je veux dire est ce que la dalle est encastrée dans l'élément que j'ai encerclé en rouge sur votre image?

Est ce que la partie droite est appuyé sur les voiles bleu qui le bordent? Pouvez vous me l'indiquer (la console dont vous parlez svp sur la photo ?

Oui mais cela n'empêche pas de prendre en compte la traction des longrines comme recommandé par le RPA Ce qui est d'ailleurs omis lors des calculs manuels par beaucoup que je connais et ce n'est pas normal La question suivante y répond : peut on s'assurer que les réactions du sol sont toujours verticales et pas inclinés d'un angle faible pouvant faire glisser les semelles l'une vers l'autre ou les faire s'écarter sur dix ou quinze ans ? cela prouve que ceux qui ont réalisé le RPA ont un esprit axé sur une grande sécurité. WALLAAHOU A3LAM

Salaam alaykoum Le plus simple serait de de considérer deux dalles Une sur deux appui qui sera la partie de droite ->choisir une bande de 1m de large entre les deux éléments en bleu et calculer en flexion simple Et une autre en console pour la partie de gauche ->à encastrer dans la poutre verte qui sera forcée à travailler en torsion WALLAAHOU A3LAM

Il s'agit d'une poutre continue sollicitée en flexion simple par des forces transversales Tu ne prend ni le moment de droite seulement ni de gauche non plus seulement Il existe en ma connaissance 4 méthodes, dont une est limitée : méthode de Caquot Méthode des 3 moments Méthode des foyers Et enfin méthode des éléments finis Pour ton cas je te conseils la deuxième car le premier était limité par la normes dans certains cas les deux derniers nécessitent de prendre ton temps car cela nécessite de bien les étudier si tu ne les connais pas. Et de la documentation. dans tous les cas il faudra savoir faire ressortir les formules par démonstration, c'est meilleur ! maintenant si tu en a besoin urgemment alors recherches les tableaux ou abaques pour la deuxième et la troisième qui donnent les moments sur appui pour des poutres continues. exemple: saisir dans Google abaque poutre continue WALLAAHOU A3LAM

Salaam 3alaykoum Fais comme si tu avais un moment positif et une section normale et calculer tes aciers Ensuite au lieu de les avoir en bas tu les mets en haut : tu inverses ta section et en bas maintenant tu mets le max entre la section d'acier comprimée si il y en a et la section que tu as trouvé en travée (sa part prolongée sur appui) WALLAAHOU A3LAM

Vous faites confusion Effets structurels pouvant entrainer des fissures et non de conforts thermique lié aux flux, conductivité thermique etc.

Est ce que ça s'est réglé? Si la solution ci dessus ne marche pas n'hésitez surtout pas à le signaler !

J'ai essayé de voir comment créer une longrine de redressement mais finalement c'est pas si évident ! Une autre solution peut être ferraillage et lecture de plan il y a des tutos sur youtube

Salaam 3alaykoum, bonjour Je rejoins M. Fridjali sur son avis et j'ajoute qu'il ne faudrait pas se presser, attendez que le calage final se fasse d'autant plus que vous dites que la conception peut changer et dans ce cas si quelqu'un fait un commentaire cela du gâchis puisque ce ne sera plus valable Et les accessoires de plomberie ne semblent pas être pris en compte, c'est encore très incomplet Alors patientez jusqu'à complétion svp

Salaam 3alaykoum C'est-à-dire?

Un catalogue en exemple donnant des renseignements techniques pour la conception https://www.thyssenkruppelevator.ca/Content/ProductCatalog/ProductCatalog_Fr-m.pdf

Oui allplan fait cela Pour revit désormais autocad publie une seule version revit par exemple j'ai la version 2019 et elle a toutes les fonctions mep archi et structure. D'ailleurs il pèse 13gigas depuis la version 2020.

De rien c'est un réel plaisir d'avoir pu aider

Salaam 3alaykoum logiciel de dessin architectural ou de confection de plan de coffrage béton ? Si c'est le deuxième alors prend note que les 3 meilleurs que je connais sont ceux ci dessous et cela m'a pris presque quelques bonne années pour les dénicher et voir leur capacité un à un selon les besoins du domaine sauf pour tekla Et logiciel de modélisation béton armé : revit et allplan, ce dernier pourrait battre revit si il était multidisciplinaire et simple pour la gestion des calques tekla structure WALLAHOU A3LAM

Stp Tu n'aurais pas une image un peu plus claire de ta toiture?

salaam 3alaykoum Il y a des accessoires d'angle fait pour recouvrir cela, ce ne sont généralement pas les bacs des faces qui sont utilisés. Tu as l'exemple des faîtages de toiture tu remarquera que c'est un autre élément plié différent des bacs des versants qui est utilisé pour leur couverture. WALLAAHOU A3LAM

Salaam alaykoum D'abord commence par liaisonner tes poteaux à la base et faire un bon modèle faisant apparaître amorce poteau enterrés, poteaux et longrines Les logiciels ont tendance à déduire le coefficient de flambement à partir de la rigité des éléments connectés au poteau conformément aux normes Tu peux aussi ajouter des tirants/butons sous forme de poutres à mi hauteur de tes poteaux si cela ne gêne pas Ainsi ce sera un premier pas Si le problème demeure alors j'ai quelques questions : est ce que c'est une structure comportant des murs, fenêtres etc. Ou est ce que ces éléments ne sont pas partout présents sur ton bâtiment ? WALLAAHOU A3LAM

Salaam 3alaykoum Si vous permettez ce sera donc un voile avec des accessoires métalliques qui y seront accrochés Pour les charges : valeur et point d'application supplémentaires en plus du "monte charge" il faudra voir avec le document technique du fournisseur de l'élévateur (ascenseur) Pour la liaison c'est obligé car le noyau doit aider à stabiliser la structure en acier en agissant comme raidisseur Pour la justification compte tenu de ce qui dit ci dessus tu as tes charges et le modèle d'analyse n'est autre qu'un voile et pour 4 niveaux seulement je ne penses pas qu'une gaine puisse avoir de réels problèmes d'élancement vu sa section en élévation Ci joint une petite image du net pour illustration il faudra juste ajuster selon le nombre de cabines Tu peux faire de plus amples recherches la documentation est très disponible pour les ascenseurs WALLAAHOU A3LAM

Salaam 3alaykoum wa rahmatouLLAAHI Recherchez sur le net le document suivant il parlait de cela en détails : PAVE BETON code-bonne-pratique-ocw-fr.PDG vous pouvez copier le nom intégralement et le coller directement sur Google.

Salaam 3alaykoum j'ai commencé à le parcourir et ce qui attire en premier l'attention c'est son objectivité, sa concision et sa simplicité qui rend ses explications claires, et on sait là ou l'on veut aller. un document scientifique à saluer et à féliciter vivement!

Merci beaucoup, DjazaakoumouLLAAHOU khayr!
