Abdelilah Elmahsani

SI R se trouve au milieu -Mmax=((P+Q)*L+2R)*L/8 -M au appuies =0.

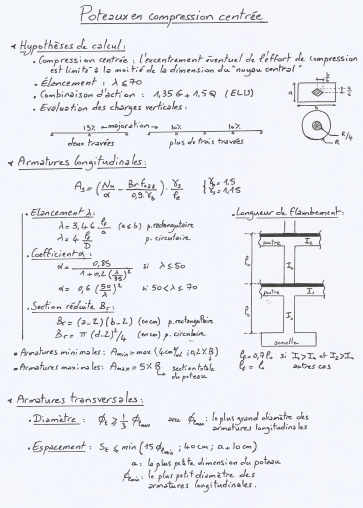

Voila ces images qui peut vous aider dans le pré dimension des poteaux et poutres.

C'est un erreur de calcul.mais la procédure est vrai. Ce qui concerne la surface d'influence j'ai prendre en considération la distance entre les axes

exactement

(2*9.6/2)+(6/2*9.6/2)=17.4 m2

la distance entre 1 et A et B ?

bonjour Ouvrez la boîte de dialogue Préférences de la tâche à l'aide de l'une des options suivantes afin de sélectionner et modifier les paramètres du logiciel Robot. Cliquez sur le menu Outils > Préférences de la tâche. walaho a3lam

augmenter le diamétre minimale dans les paramétres.

section d'acier calculée trés faible. wlaho a3lam

La différence entre les deux c’est que le règlement CM66 fait ses calculs en phase élastique (moments élastique We). Par contre EC3 fait ces calculs en phase plastique (Wp). Et les profils dimensionnée par CM66 sont inférieurs à celles calculées par EC3. والله اعلم

جزاك الله خيرا على هذه المشاركه

T1 egale a la moitié de la réaction de la panne sablière au milieu .R=1.25hl/2 se qui implique que :T1=R/2

On travaille avec h/2 donc le cas de T1 ( tirant de rive) car ce tirant comporte la moitié des charges h et l'autre comporte par le traverse

voir les images au dessous
