bardou

Bonjour, tu peux joindre le modèle. Avec un wetransfer si possible.

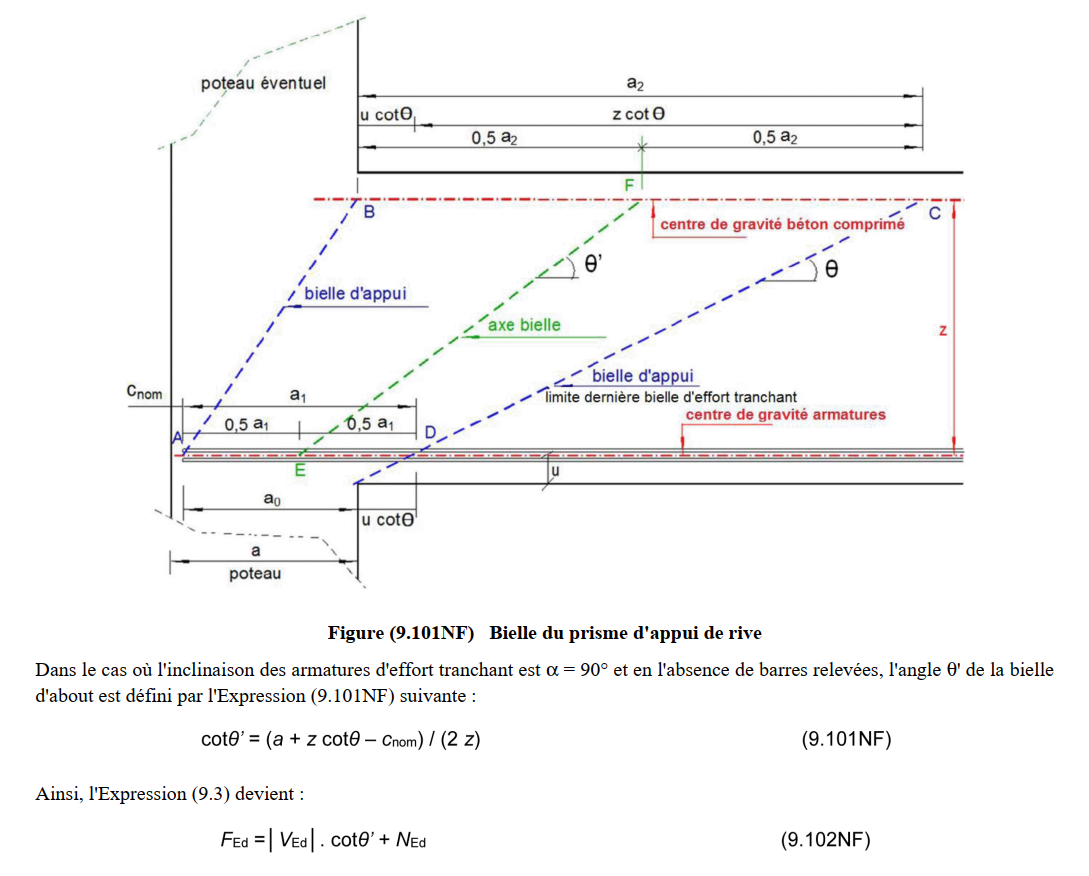

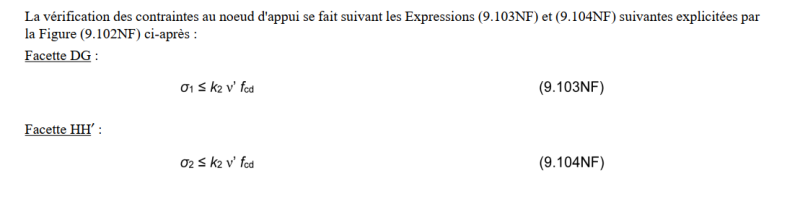

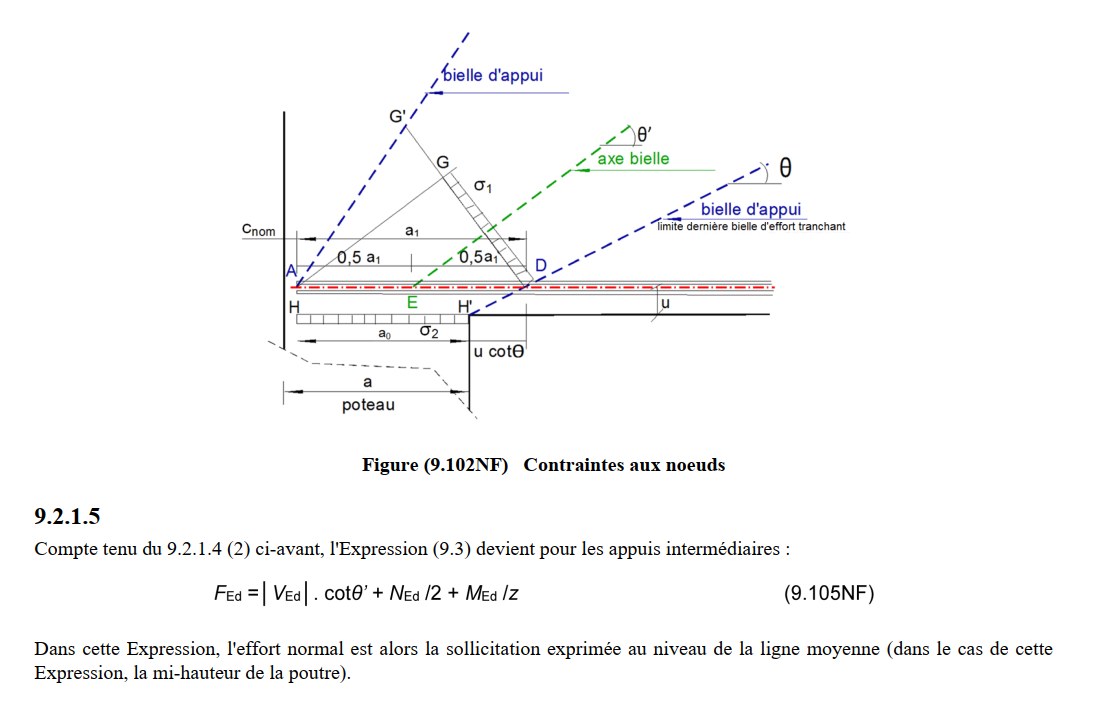

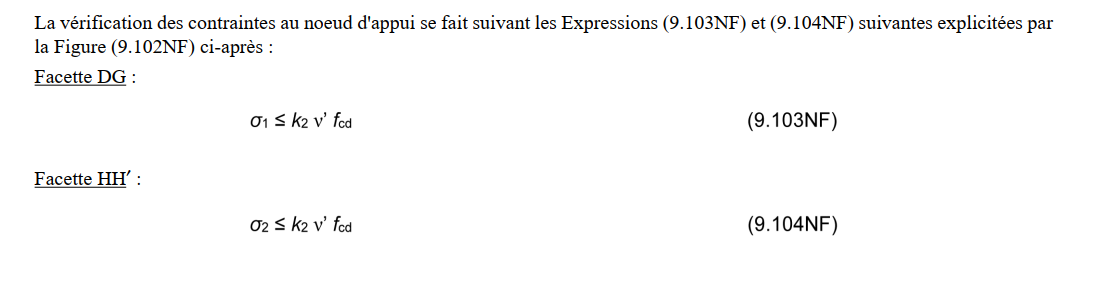

Bonjour, vous pouvez vous référer à NF EN 1992-1-1/NA (mars 2016) : Eurocode 2 - Calcul des structures en béton - Partie 1-1 : Règles générales et règles pour les bâtiments - Annexe Nationale à la NF EN 1992-1-1 (Indice de classement : P18-711-1/NA). paragraphe. 9.2.1.4. L'Expression (9.3) est basée sur l'hypothèse d'un treillis dont la dernière diagonale arrive directement en partie inférieure, au nu de l'appui. L'effort normal dans l'Expression (9.3) est donc bien un effort agissant au niveau de la membrure basse. En revanche,pour tenir compte du fait que la bielle arrive dans le corps de l'appui, il faut, dans cette Expression, remplacer |VEd|. al /z (al étant donné par l'Expression (9.2)) par |VEd|. cotθ′, où θ′ est l'angle de la bielle moyenne d'appui (voir Figure (9.101NF) ci-après).

Bonjour, je me demande la raison de demander un C40/50 pour un voile BA sur les derniers niveaux ?

Bonjour, sur un projet R+3 en Logement, j'ai supprimé le dallage fonctionnant en diaphragme. le projet est sur des Pieux, hors zone sismique. la DDC donnée est uniquement des charges verticales. le BC nous demande de donner les charges du vents suite la suppression du dallage. y a t-il une façon de justifier que les pieux peuvent être dimensionnés uniquement avec les charges verticales ? ou un rapport H/V à respecter pour rester tjrs uniquement avec l'efforts V à considérer. Mercii

Bonjour, Cette dalle est exposée ou dalle intérieure ? Cdt

il faut appliquer les Dispositions constructives parasismiques. je te conseille celui '' Dispositions constructives parasismiques des ouvrages en acier, béton, bois et maçonnerie : Principes et schémas de détails. Nouvelle édition conforme aux eurocodes Broché – 13 mai 2011 de Association française du génie parasismique. Cdt

t'as quoi comme projet ? zone sismique? catégorie d'importance ? classe de ductilité ? Cdt

Bonjour, Dans votre cas (contreventement par voile), seuls les voiles de contreventement qui descendent jusqu'au les fondation sont considérés comme éléments primaire(Attention ! un mur est considéré comme primaire est un mur profitant d’une raideur suffisamment importante, du fait de sa grande dimension transversale). Par contre, les voiles qui n'arrivent pas jusqu'aux fondation( repris par plancher de reprise/Poutres/Poteaux) sont considérés comme éléments secondaires. l’ensemble des poteaux et des poutres qui reprennent le plancher sont des éléments secondaires. Cdt

Bonjour, ci-dessous un lien d'Autodesk qui explique la prise en compte de ce moment. https://www.autodesk.fr/support/technical/article/caas/sfdcarticles/sfdcarticles/FRA/How-to-activate-torsional-moment-fr-RC-beam-provided-reinforcement-design-in-Robot-Structural-Analysis.html je te conseil de redresser les charges excentrées par le plancher, c'est plus simple. Cdt

Bonjour, t'as pas besoin d'assurer un recouvrement, les treillis peuvent être posés cote à cote. Cdt

Bonjour, Pour des raisons acoustiques, il y a certaines épaisseurs minimales à respecter pour les plancher BA. Entre parkings-Logement Ep=23 cm Entre Logement-(Local d’activité) Ep=25 Vous avez une idée d’où vient ces valeurs ou au moins quelle norme ? si vous avez d'autres épaisseurs minimales à respecter, vous pouvez enrichir la discussion. Mercii d’avance Cdt

Rebonjour, tu peux mettre les cotes avec les dimensions de poutres et tu peux dessiner la partie à gauche des poteaux à supprimer.

Bonjour, tu peux mettre les cotes ainsi que la partie à droite des poteaux à supprimer . y a quoi à droite des poteaux à supprimer, tu peux compléter le dessin. c'est bien un projet existant ? le plancher fait combien ? Cdt

Bonjour, Bien Cdt Algorithmes torsion EC2.pdf

Bonjour, ci-dessous un lien wetransfer vous permettant de regarder un peu l'idée de justification de torsion avec le tranchant. https://we.tl/t-oTECUz44GG Cdt
