AKA Stéphane

Si l'on veut contôler un pylône structurellement parlant voir ce que le pylône peut supporter en question en plus de ce qui est déja repris par le pylone, comment fais t on pour déterminer la surface des équipemnts qu'il faut pour que le pylône tiennent. Merci d'avance

et dans le cas d'un pylone Autostable ?

Bonjour, J'aimerai devéloppé mes compétences en programmation notamment dans le domaine du génie civil. Pourrais je avoir des supports de programmation dédié aux génie civil notamment en RDM et hydraulique Merci d"avance

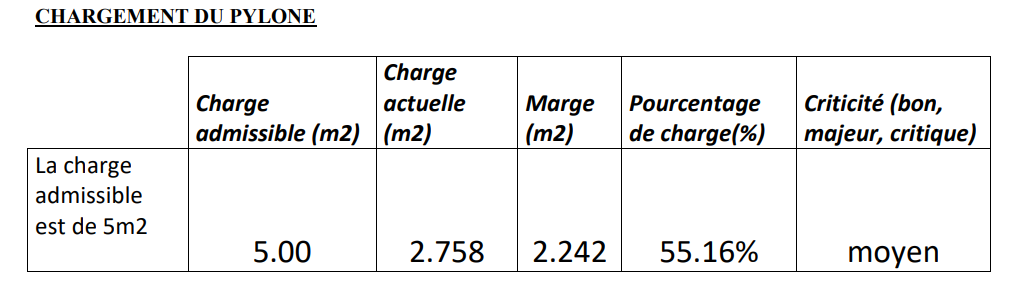

comment détermine t'on ces 5m2 ?

D'accord merci bien. J'ai vu cette image dans une note que je voudrai comprendre d'ou mais questions. La charge actuelle coorepond à la surface equivalente

Donc il n'est pas nécéssaire de faire une comparaison entre les 2 types de surfaces. Surface soumise au vent et surface équivalentes. Dans le cas ou il doit être fait, quelle conclusion peut on en tirer ?

le "P" represent la position de l'equipement sur le pylone et le H, la hauteur du pylône, le Ct, c'est le coefficient de trainée la pression du vent est de 105 daN/m2. Je n'ai pas d'étude de charge de vent. Je voulais d'abord ce travail preliminaire D'accord. Merci bien

C'est la version de 2019 que j'utilise. Merci pour ces éléments de réponses. Les câbles sont un outil très complexe sur ROBOT. Merci pour les suggestions. 1- Si je dois la remplacer par des barres, je prends une section égal aux sections de câbles ? 2- avez vous déja travailler sur des pylônes de commnuciation ? On determine la charge équivalente du pylone. Cette charge doit être comparer à une charge limite ? comment determine t on cette charge ? H (m) Equipements Masse (kg) S (m2) Position (m) Ct Sp = S*Ct (m2) P/H Seq = S* (P/h) (m2) 30 GSM 28,3 1,2 18 1,289 1,5468 0,6 0,7200 GSM 28,3 1,2 24 0,987 1,1844 0,8 0,9600 GSM 28,3 1,2 24 0,80967 0,971604 0,8 0,9600 FH 2,67 0,071 27 1,289 0,091114041 0,9 0,0636 FH 2,67 0,071 21 1,16 0,081995568 0,7 0,0495 90,23 3,8759 2,7531 Ma surface équivalente est 2.7531 m2 et ma charge limite qui est la somme du produit des S*Ct est de 3.88m2. Est ce comme ca qu'on determnine cette charge limite ? ou est ce qu'il ya d'autres conisderation ? Dans le cas ou cette charge est dépassé, que pouvons nous envisager comme solution ? merci d'avance.

Bonjour Ci-joint, le lien du modèle ROBOT https://we.tl/t-dVrM4LgN6h Aussi, j'amerai savoir modéliser éfficacement comment modéliser les relachements ?

cestte charge doit être comaprer à une valeur limite ? comment pouvons nous évaluer cette limite (m2) ?

Bonjour, J'aimerai savoir comment on détermine la charge limite en tête d'un pylone de télécommunication ?

Bonjour, Je rentre un problème sur ROBOT. En effet, je travaille sur un projet de Pylone et je rencontre la difficulté (Voir image). Ce qui fait que j'obtiens des efforts et deformations extrenement grande Je précise que j'utilise l'affaire "Treillis spatial" Quelqu'un pourrait t'il m'aider ?
