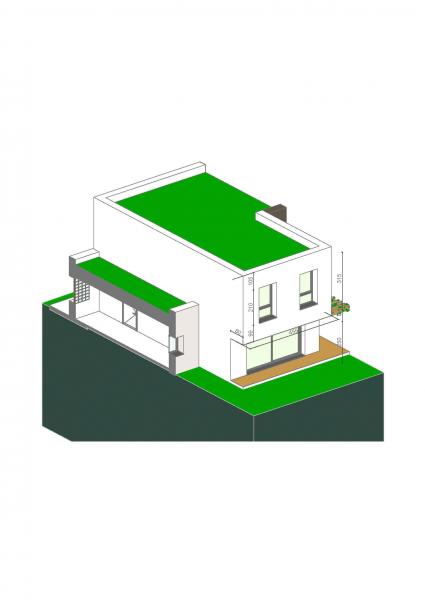

Bonjour. Je cherche à dimensionner les deux poutres bétons en console (hauteur X épaisseur X longueur) qui permettraient la création d'un porte-à-faux reprenant un seul niveau d'habitation sur une portée de 4,35 mètres entr'axes. Question subsidiaire quelle dimension maximale puis-je lui donner (80 cm sur le dessin).

Oui en effet j'avais pris le parti de porter dans le sens de la grande longueur au-dessus de l'entrée précisément pour alléger la charge de la poutre du séjour et réduire ainsi ses dimensions. Merci beaucoup pour votre aide. Cdt,

Merci pour la correction de ce calcul. Juste une question : les charges (propres, d'exploitation et autres) que vous prenez en compte sont plus de deux fois supérieures à celles auxquelles j'arrive rapportées à la surface de plancher en appui sur la poutre (hachuré rouge sur les plans) si je prends 285 kg/m² de poids propre pour un 16+4 poutrelles et hourdis, 150 kg/m² charges d'exploitation et 50 kg/m² pour un sol carrelage de finition. Dans le cas de la poutre 1 cela me donne : 285+150+50 X 10,7 m² = 5189 kg rapporté au ml de poutre : 5189 kg/5,15 ml = 1007 kg/ml. Si j'additionne vos valeurs je trouve : 1950 + 650 + 230 = 2830 kg/ml. Certes il y a d'autres éléments de poids comme les cloisons, mais cet écart me semble tout de même important. Comment faites-vous votre compte ? Cdt.

Merci pour ce calcul. Non cette poutre ne reprend pas la toiture mais le plancher d'étage donc juste un plancher poutrelle et hourdis avec table de compression et un parquet collé. La toiture végétalisée sur isolant ne concerne que l'autre post et vous avez raison autant la passer à 15 cm d'épaisseur plutôt que 30. Avez vous compté le poids de la neige pour la toiture ?

Bonjour. Je cherche à dimensionner une poutre de 415 cm de portée de nu à nu pour reprendre le plancher de toiture d'une maison d'habitation en Ile de France réalisé en poutrelles et hourdis sur lequel reposent un isolant thermique d'environ 200 mm et un complexe de terre végétale sur drainage d'environ 300 mm. Merci de votre aide. Cdt, Manuel.

Bonjour. Je cherche à dimensionner une poutre de 515 cm de portée de nu à nu pour reprendre le plancher d'étage d'une maison d'habitation réalisé en poutrelles et hourdis (1er cas de figure). Possibilité de créer un appui intermédiaire (poteau) au 1/4 ou 1/3 de la longueur (2ème cas de figure). Merci de votre aide. Cdt, Manuel.
