ranya

Bonjour tout le monde , j'ai un ouvrage métallique pour le transport fluvial comme présenter ci-dessous (la photo c'est un exemple seulement) mais j'ai aucune idée comment commencer :les règlements à suivre ou le chargement à appliquer est ce que je prends en considération seulement le poids de la marchandise et la pression due aux eaux de la rivière donc merci s'il vous plaît de me dirigé et merci d'avance

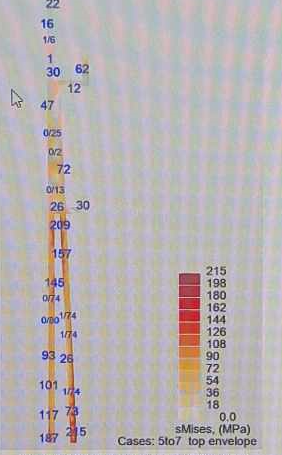

Bonjour tout le monde , j'aimerais savoir pour vérifier une main courante en inox, suis ce qu'il faut réaliser la vérification des contraintes (à l'ELU et l'ELS) Car pour mon cas la main est vérifiée pour le dimensionnement avec un ratio 0.5 mais ne vérifie pas les contraintes donc est-ce qu'il est nécessaire de mettre les contraintes en considération ou le dimmensionnemet seulement est suffisant Merci d'avance.

Bonjour tout le monde, J'ai pas bien compris l'utilisation des relâchements dans les structures métallique comme par exemple si on a une panne on utilise quel type de relâchement plus précisément comment savoir les déplacement qu'on doit libérer ou bloquer et pour les appuis aussi pour les appuis simple ou les rotules comment savoir les déplacement qu'on doit libérer ou bloquer mm une explication seulement sur les relâchements et les appuis les plus utilisés Merci d'avance pour votre aide

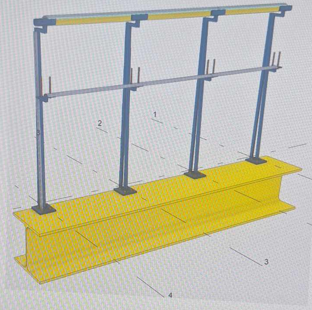

Bonjour tout le monde, J'ai beaucoup de questions sur les garde-corps. J'ai un garde-corps à calculer et j'aurais besoin de votre aide. 1-Les montants ont une forme spéciale comme présenté dans la photo ci-joint. Je veux savoir comment les entrer dans Robot Structure. Je les ai entrés comme des plats, mais je ne sais pas si c'est correct ou non. Si c'est correct, je voudrais savoir comment les vérifier comme des plats. 2-pour les appuis j'aimerais savoir quelle type d'appui (encastrement, appui simple ou rotule) 3-Pour les mains courante est ce que vaut mieux avoir des mains hyperstatique ou isostatique 4-est ce qu'il faut avoir des relâchements Pour être honnête, c'est nouveau pour moi, donc toute information est appréciée. Merci d'avance pour votre aide.

bonsoir, sur arche poutre j'ai une longrine ( 20x60ht) et j'ai eu deux erreurs : -La rotation calculée sur l'appui est supérieure ou égale à la rotation plastique admissible - fissuration trop importante (avec une valeurs 0.319 > à la valeur limite 0.3pour une classe xc2) alors s'il vous plait comment je peux corriger ses erreurs sans la modification du coffrage

bonjour , Aidez moi s'il vous plait , j'ai eu un mur de soutènement d' hauteur de 3.5 m et longueur de 6 m et épaisseur= 0.2 m avec des contrefort appuyer sur deux semelle et chaque semelle supporte un contrefort sous forme rectangle et le niveau du terrain est à 3m sur le rideau comme présenter dans les figures donc après la vérification de la stabilité j'ai obtenu pour les dimensions de la semelle A= 1.9 B = 2.9 et H = 0.7 m donc 1-est ce qu'il est logique d'avoir ces dimensions pour un épaisseur de rideau = 0.2m 2-pour la vérification vis à vis au poinçonnement est ce que la formule ci dessous est correcte 3- pour le contrefort est ce qu'il faut le considérer comme un tirant ou il est seulement encastré sur la semelle donc il n'Ya aucune réaction sur le rideau due au poussé du terre Merci d'avance.

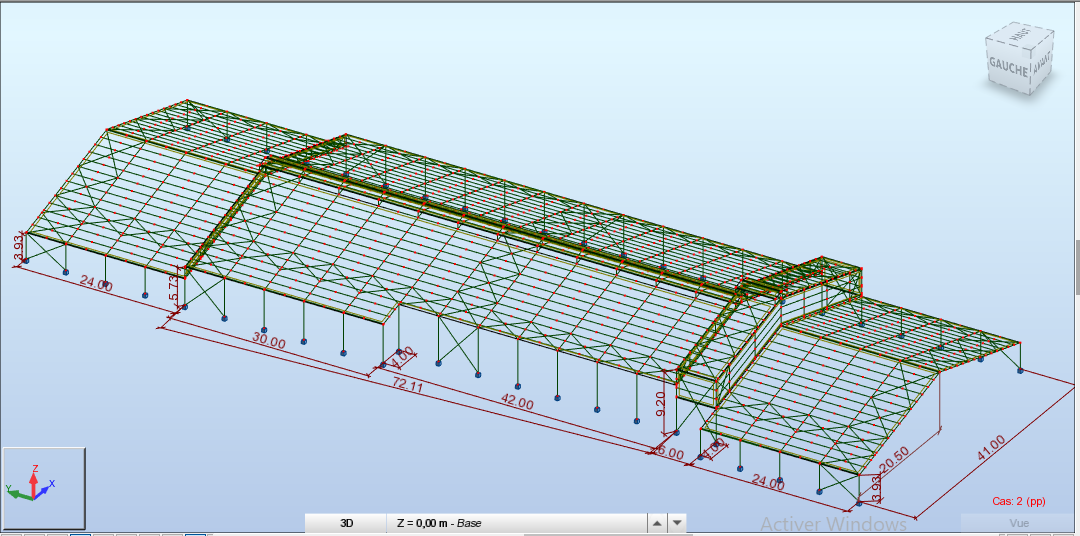

je suis en train de dimensionner une structure en charpente métallique sur ROBOT pour mon projet de fin d'etudes et j'ai eu un probélme au niveau le joint de dilatation mon encadrant m'a dit qu'il n'était pas nécessaire d'utiliser un joint de dilatation puisque j 'ai un sol rocheux mais je n'ai pas été convaincu par cette information car je n'ai trouvé aucun argument puisque je sait que lorsque la structure dépasse 60 m il est nécessaire d'utiliser un joint j'ai pensé peut-être comme montré dans la figure ci-jointe la structure est bien contreventée et la distance entre les contreventements ne dépasse pas 60 m aussi on a un bon sol qui peut supporter les sollicitataions engendrées par la dilatation donc il n'est pas nécessaire d'utiliser un joint s'il vous plaît si quelqu'un peut m'aider

je suis en train de dimensionner une structure en charpente métallique aves des traverses alvéolaires ,quand j'ai essayé de vérifié les traverses j'ai eu ce message ci dessous s'il vous plaît si quelqu'un peut m'aider

l'unité en kN et m la fondation supporte une structure métalliques puisque j'ai eu un grand moment au niveau de pied de poteau j'ai eu une grande excentricité voila ci dessous le diagramme de moment aussi le modéle de la structure j'ai un entre portiques égale à 6 m donc avoir une largeur d'une fondation supérieure à 3 m je pourrai dépasser la distance limite entre 2 semelles donc comment faire pour dimensionner la semelle

s'il vous plaît si quelqu'un peut m'aider avec la vérification d'une fondation excentrée sous une structure métallique j'ai déja calculé les dimensions mais lors de la vérification j'été coincé car la formule dans la figure va me donner un resultat négatif aussi si il existe un renversement comment le vériifié

le portique est déja dissymétrique .est ce que ça peut justifier cette valeur de moment au niveau d'appui ?

je n'ai pas compris la forme de ce diagramme de moment pour un portique en charpente métalique encastré ,c'est ma première fois de voir quelque chose comme ça .s'il vous plaît si quelqu'un peut m'aider . est ce qu'il est possible d'avoir un diagramme comme ça , si non comment je peut le réparer ps: j'ai deja verifier l'application des charges

merci beaucoup pour votre aide précieuse

je suis en train de calculer manuellement une traverse (poutre) alvéolaire mais je ne sais pas comment commencer s'il vous plaît si quelqu'un peut m'aider avec un document, un projet détaillé ou un exemplaire cordialement ,
