Rose2020

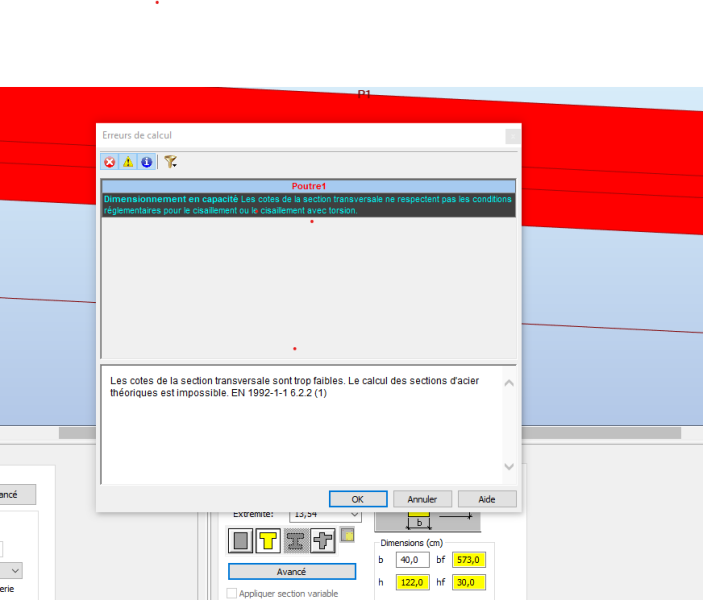

Je travaille avec une vesrion avec licence. je viens de verifier les unités , elles me semblent correctes. Je ne sais pas dôu vient ce message d'erreur!

Je tiens à vous remercier pour votre reponse . Je viens d,essayer toutes les classes et ca ne marche toujours pas . Et pour information cette poutre a deja été calculée par le bureau d'études avec les memes dimensions et uen classe béton de 30 . Donc ma mission est de la controler . Le bureau d'etudes en questio utilise le logiciel mb AEC. Pensez vous que robot est limité dans ce cas?

Bonjour à tous Pourriez vous me dire qu'est ce qui ne va pas dans ma modelisation ? Je vous remercie d'avance

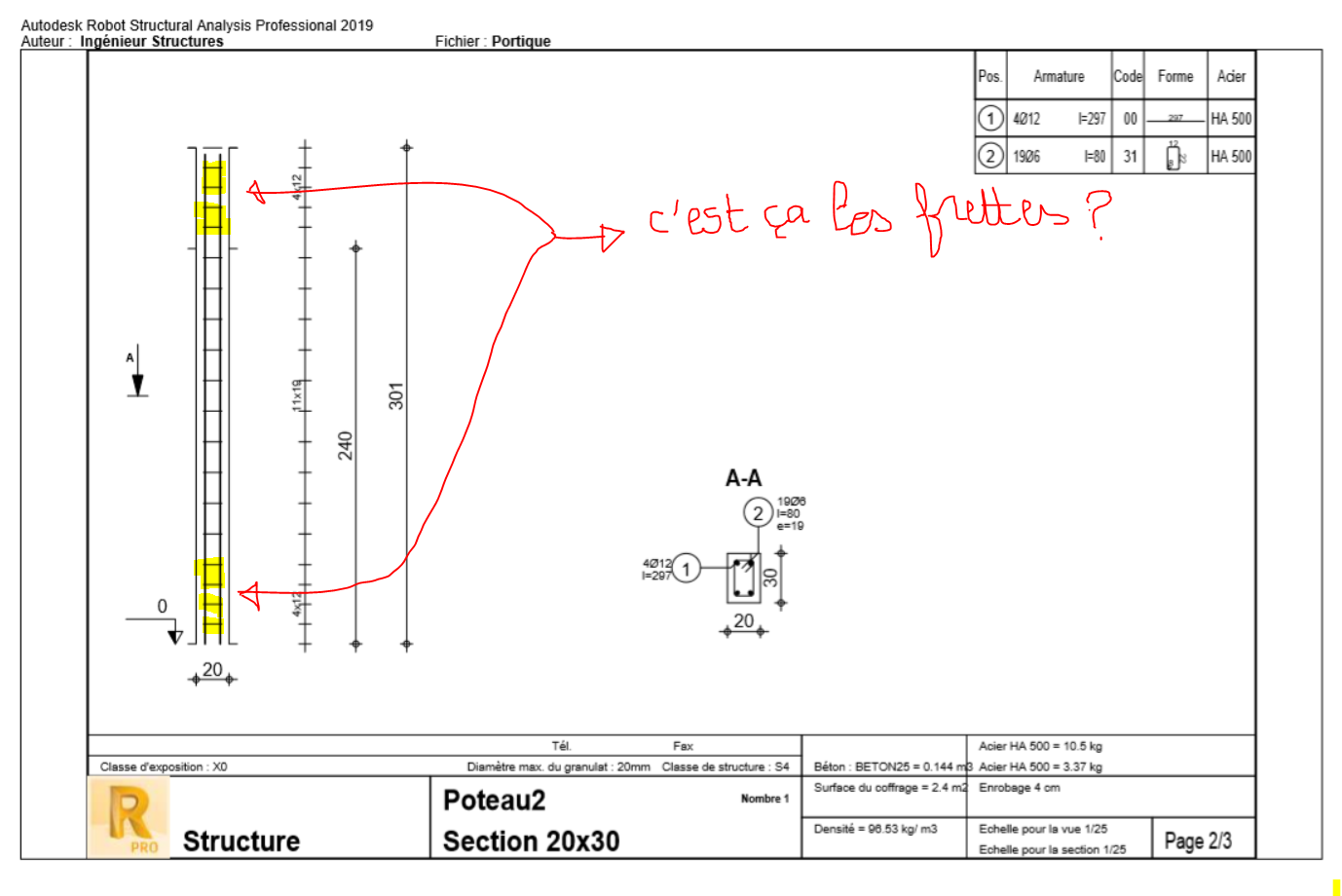

j'aimerais bien savoir aussi si ces armatures là que vous appelez "Les frettes"

Donc vous trouvez correct la façon dont laquelle j'ai procédé ?

La porte est coulissante , donc quand on ouvre la porte , on la glisse sur la console.

@Ouertani Trouvez-vous ça incorrect ? j'aimerais bien avoir votre avis SVP . Un portique ne supporte pas une porte ??

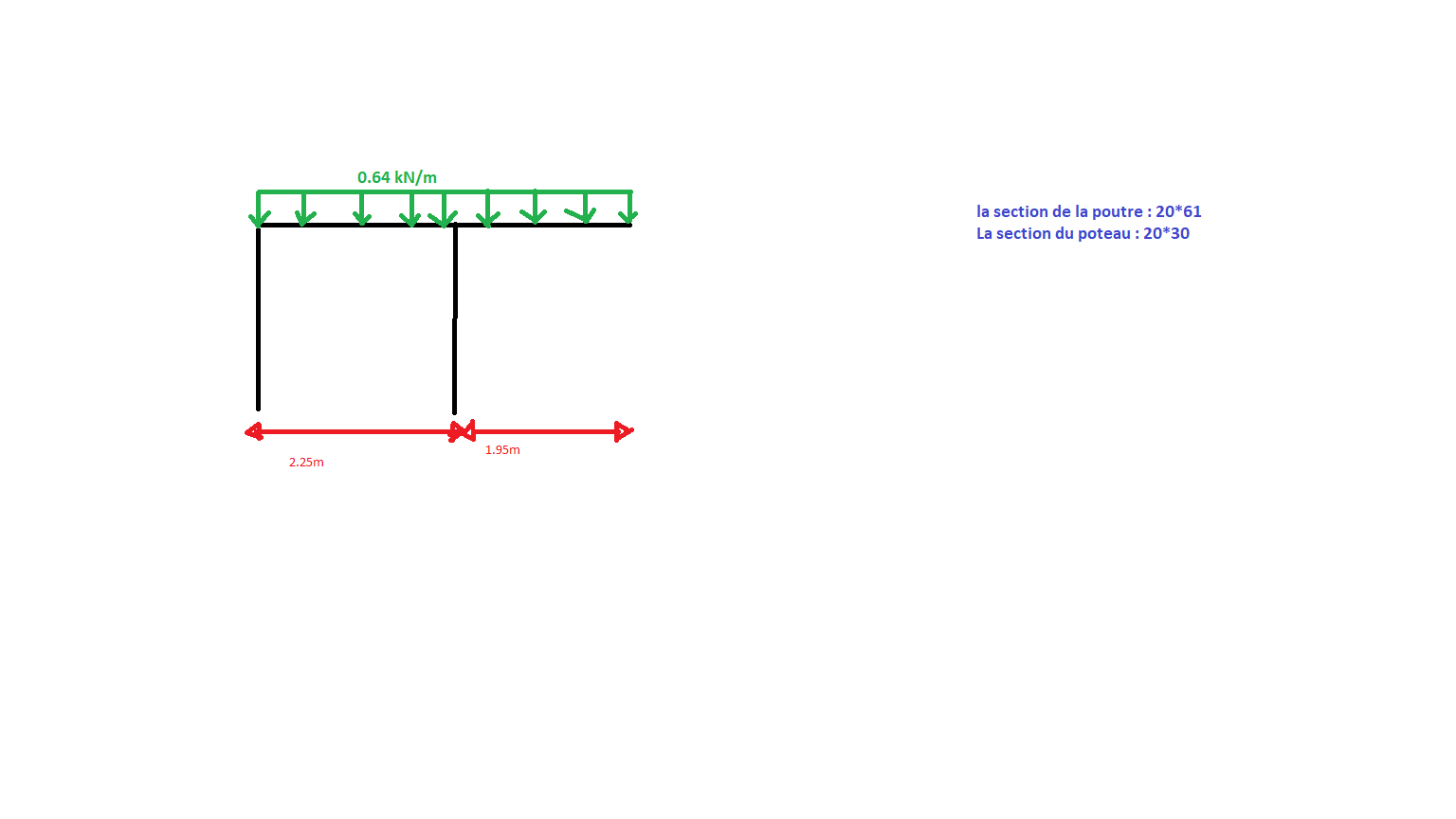

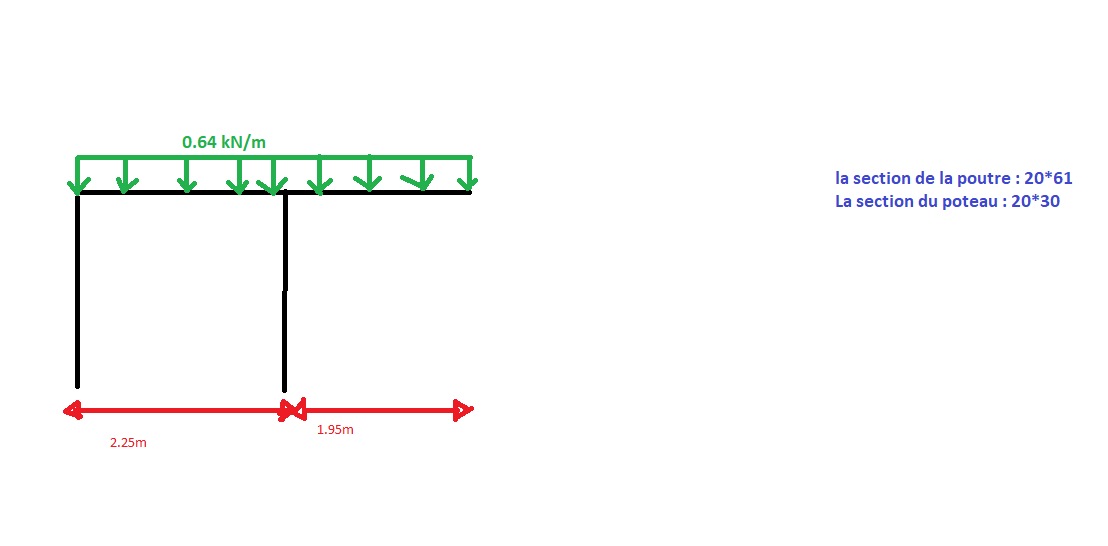

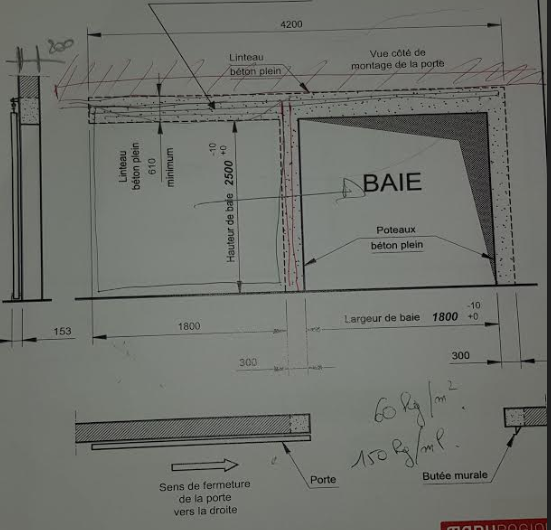

Bonjour monsieur Ouertani, je vous remercie encore une fois pour votre interaction. Mois aussi je la trouve très faible . Au fait je suis en train de calculer un portique qui va supporter une porte . j'ai demandé à ce qu'on me donne les plans pour prendre en compte la charge qui va arriver d'en haut ( plancher, Murs, poteaux) mais ils m'ont dit qu'il va rien supporter d'autre , on va le rajouter dans une structure déjà existante et le seul truc qui va supporter c'est cette porte coulissante, je trouvais ça un peu absurde mais après j'ai fait comme je peux . Je vous joins le dessin pour mieux comprendre et me dire ce que vous en pensez , Le poids de la porte est de 60kg/m²; que j'ai multiplié par la hauteur et la largeur ( 60*1.8*2.5)=270kg. Puis pour trouvée la charge linéaire , je l'ai divisée par toute la longueur de la poutre et je trouve 64kg/m

Merci pour vos précieuses remarques . Pour la charge . Oui, elle est de 0.64 kN/ml , elle est faible vous avez raison. Pour la deuxième remarque, vous sous entendez quoi avec "petite largeur +10cm" , d’après ce que j'ai compris, on prend la largeur du poteau qui est de 20cm, on lui rajoute 10 cm, ça fera 30 cm donc la distance entre les barres ne doit pas dépasser ça ?? est ce correct ??. Vous m'avez dit que c'est vérifié pour moi mais en pratique vaut mieux mettre 6 barres . Donc , on rajoute deux barres au milieu ?? Cette remarque aussi je l'ai pas compris : " Les frettes en haut et en bas de 12cm sont acceptables. Moi personnellement de mets 4 frettes espacées de 5cm." Si ça ne vous dérange pas de me les montrer ?

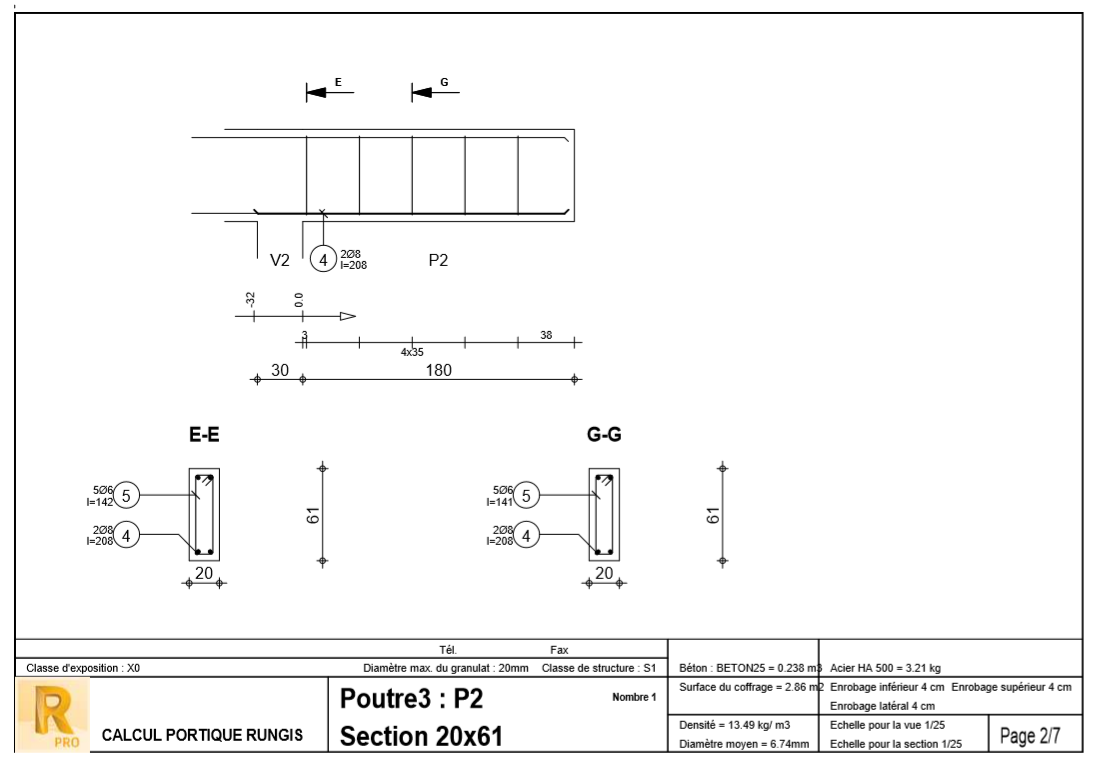

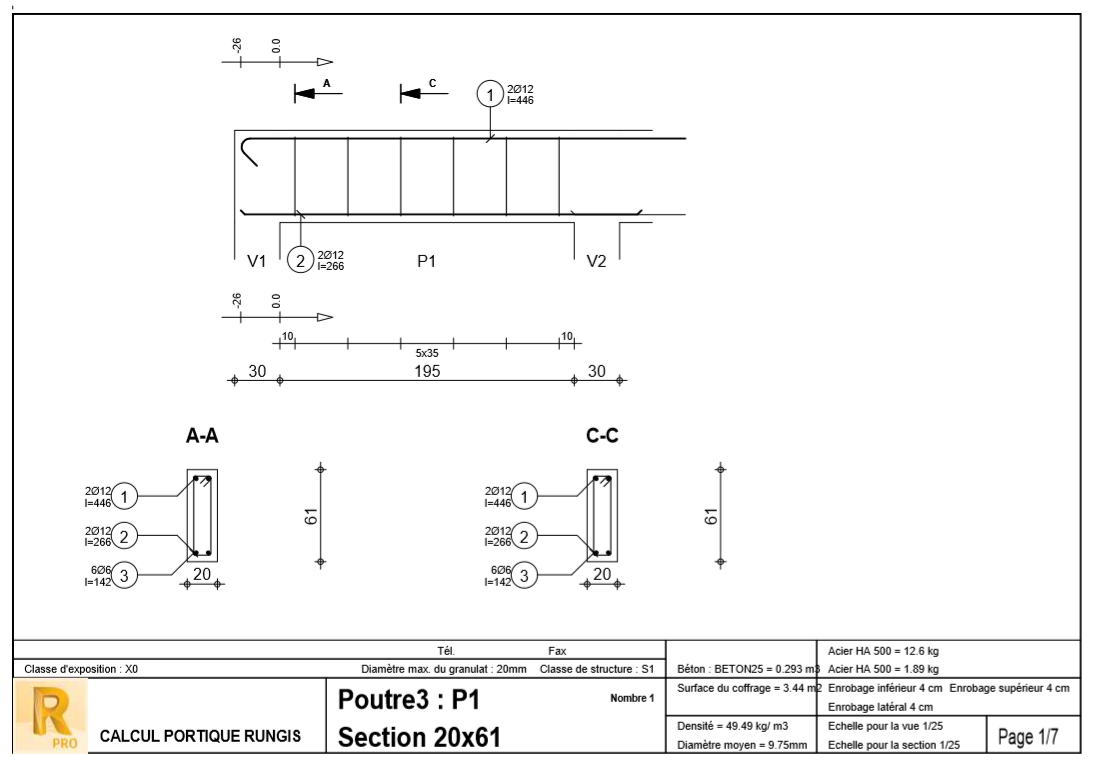

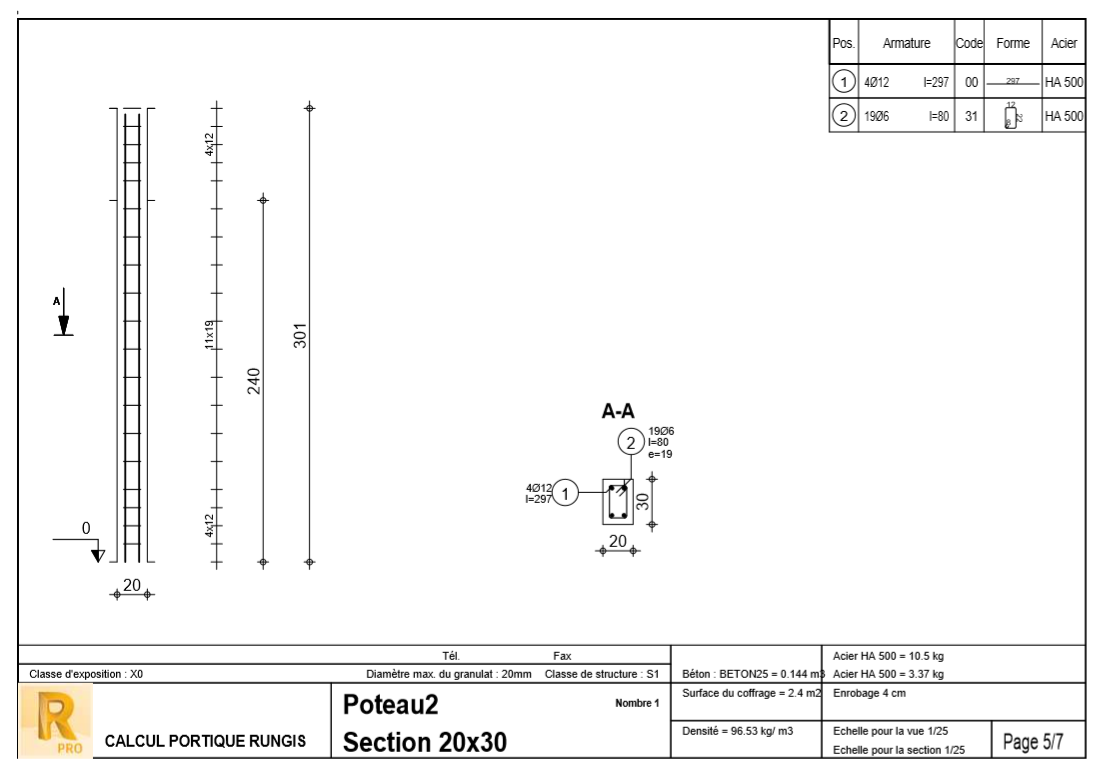

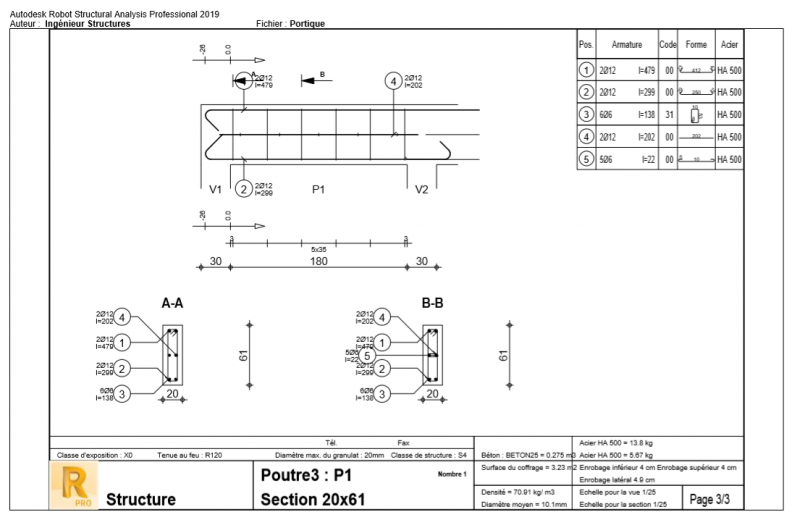

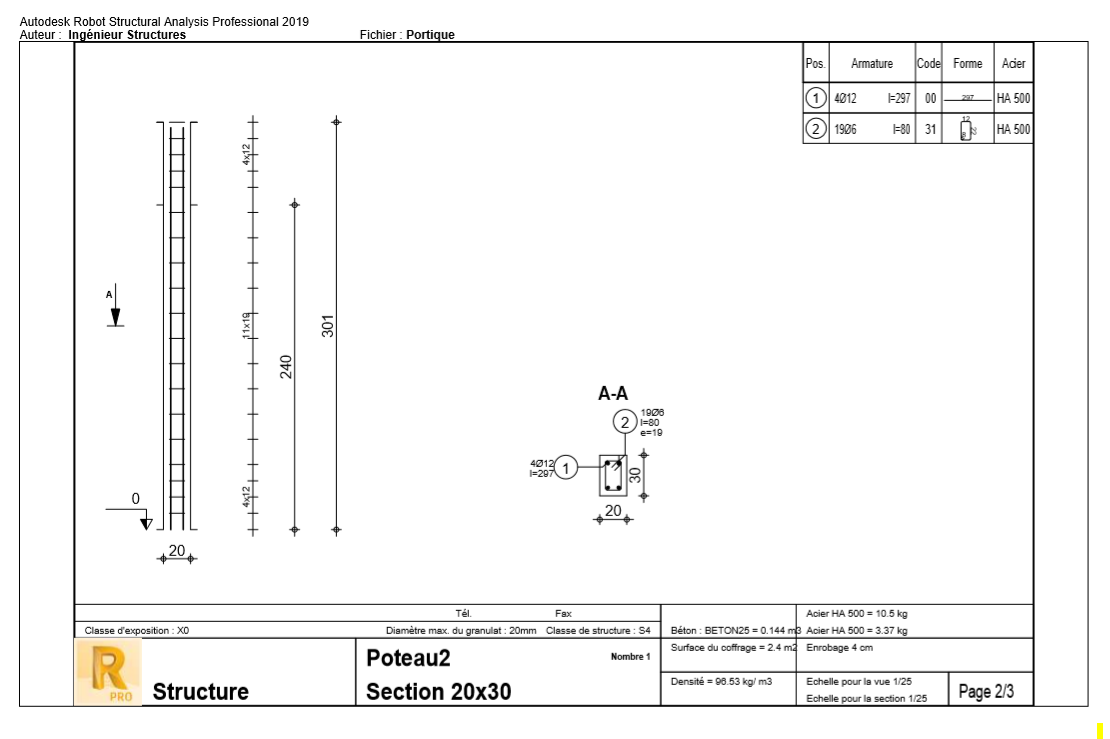

j'ai refais mon calcul en enlevant l'exigence par rapport au feu et cette fois ci j'ai eu un résultat sans erreur de calcul Pourriez vous me dire si c'est correcte ce que j'ai eu . J'ai portique , j'ai calculé le ferraillage du linteau et des poteaux comme vous pouvez le voir dans l'image ci dessous .

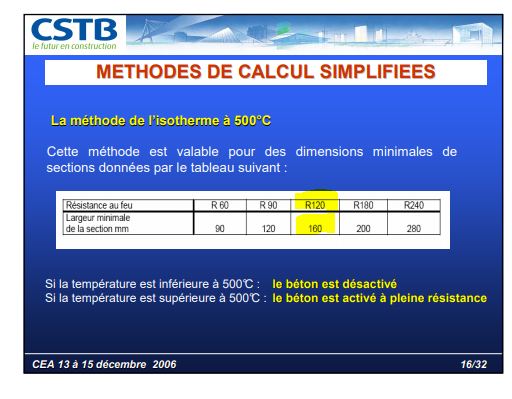

Bonjour monsieur Ouertani Merci de votre interaction J'ai déjà vérifié ce point , d'après le CSTB il faut une épaisseur minimum de 16 cm pour un coupe feu 2h , je vous joins ce tableau

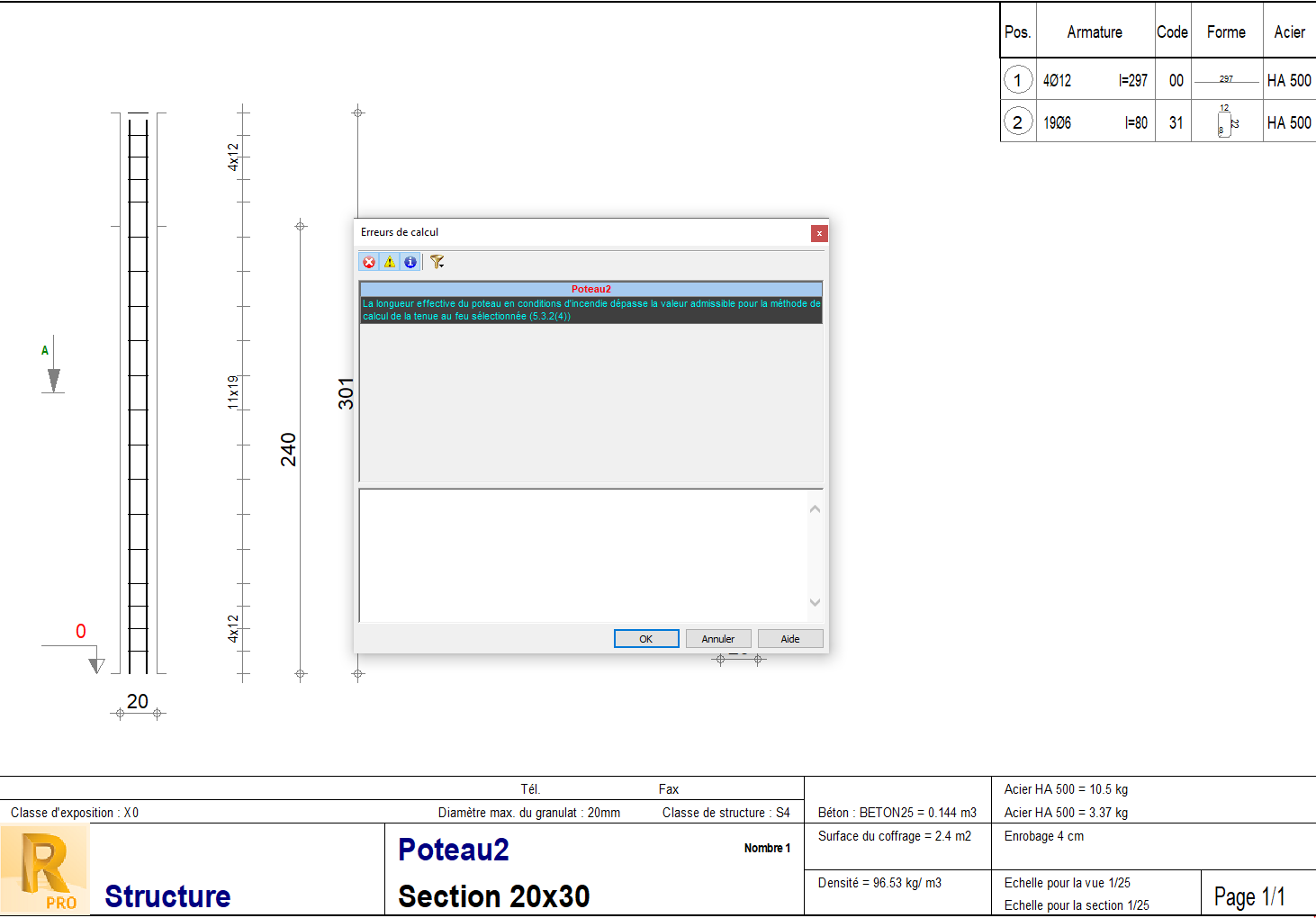

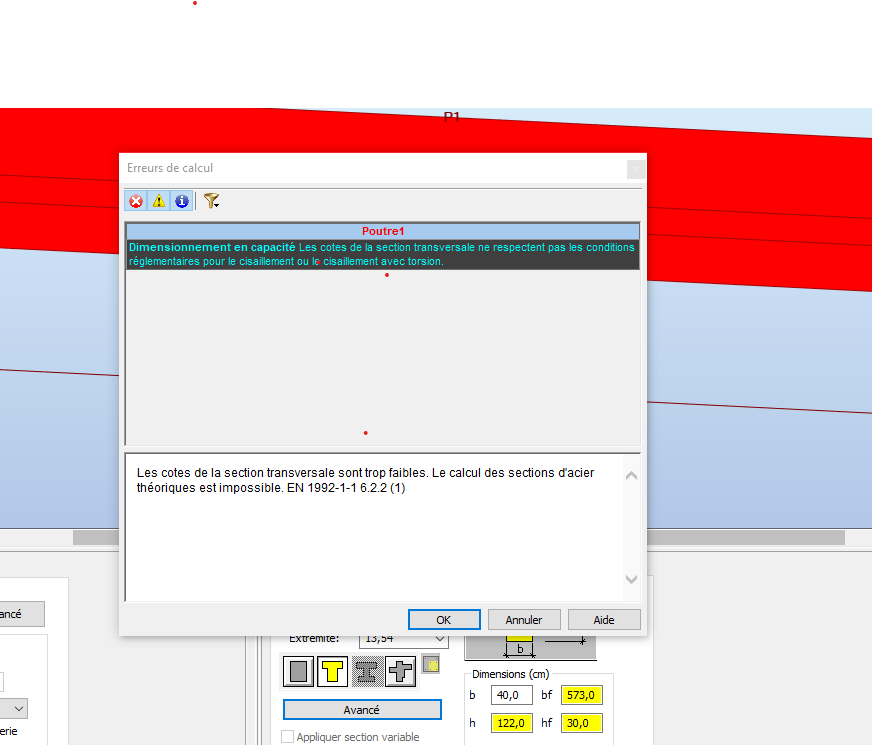

Bonjour à tous , qui peut m'aider à résoudre ce problème . A chaque fois que je lance la calcul j'ai ce message d’erreur. J'ai une exigence de tenue au feu de 2h.

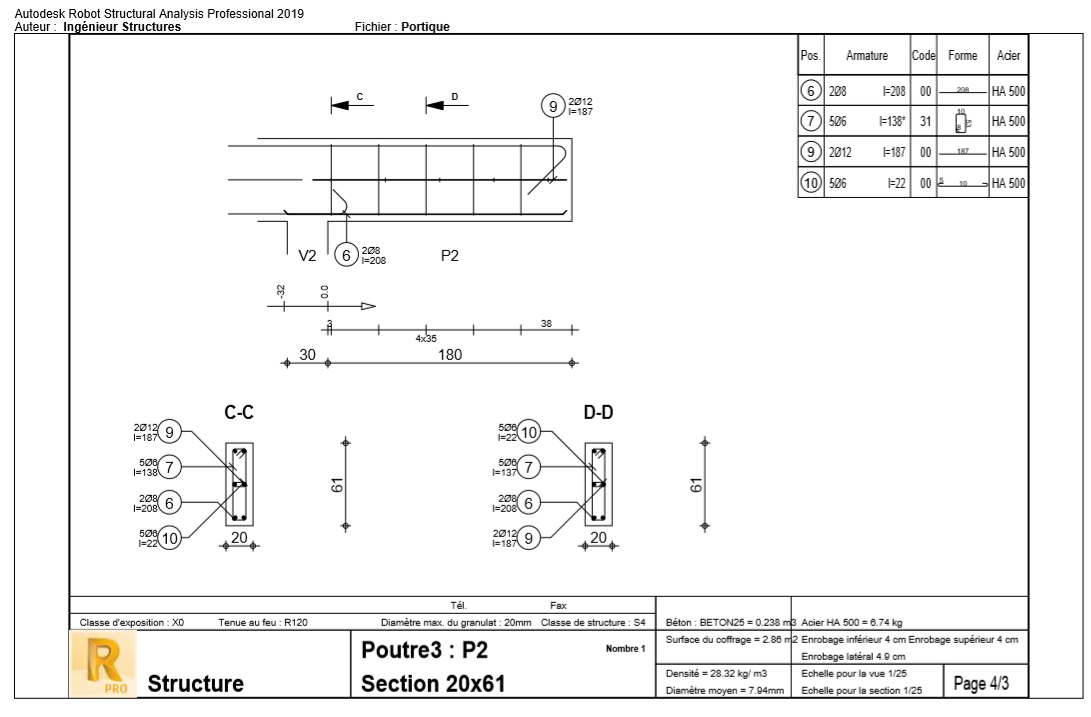

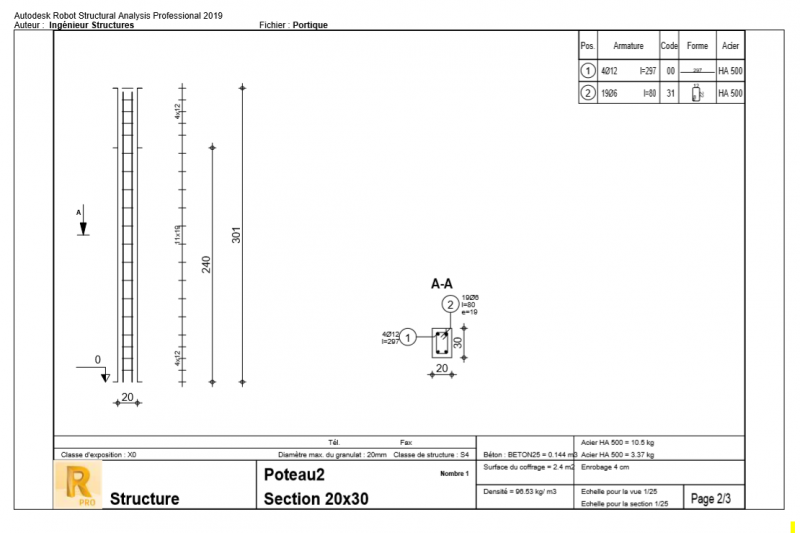

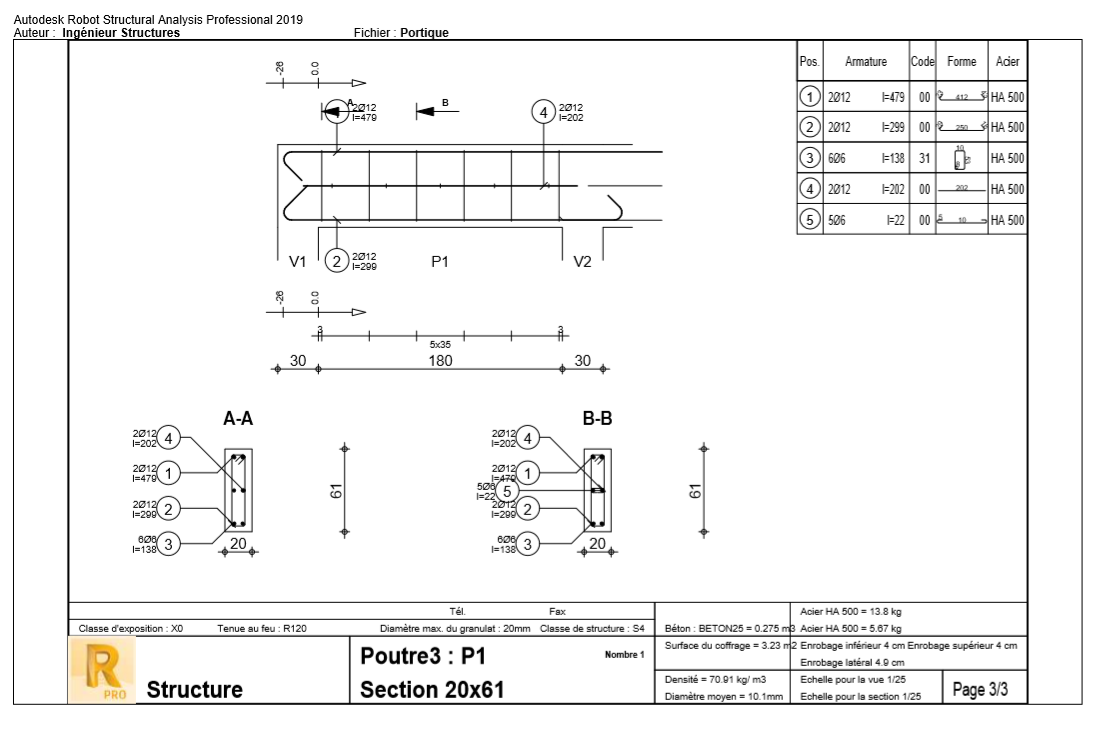

Bonjour à tous. Je suis nouvelle sur ce magnifique forum. Je suis en train de ferrailler un portique sur robot, j'aimerais bien savoir votre avis , si mon plan d’exécution est correct c'est correct. Merci à vous
