Ce que j'ai pas compris c'est pouquoi ils ont mis 20 GNF1+ 20 GNF1 Dans le profil en travers type dois je dessiner 20GNF1+20GNF1 OU Bien 40GNF1

oui , c'est ça . Merci pour ton aide

Selon la légende ce sont Des GNF1

J ai utilisé ces 2 tableaux qui sont donc le catalogue marocain des structures types neuves. Je n avais pas pensé que le profil 3-4 n'est q'un exemple .merci de m'aboir aider

Merci pour ton aide

Je te remercie pour ton aide Notre prof nous a demandé de faire ce mini projet ( en forme d'exercice) donc je dois dessiner le profil en travers sans faire recours aux logiciels. Ce que j ai pas compris c'est comment peux je utiliser le profil numero 3-4 (qui est dans l image ) sachant que j ai trouvé que la structure du chaussée est 20GNf1+ 20 GNF1+10 GBB.... Comme vous voyez dans la photo du profil numero 3-4 il n y' a pas de couche de 20 cm d'epaisseur.... Dois je vrmt utiliser ce profil numero 3-4 , ou bien je peux directement dessiner Couche de forme+20 GNF1 + 20 GNF1 + 10GBB + 6 EB

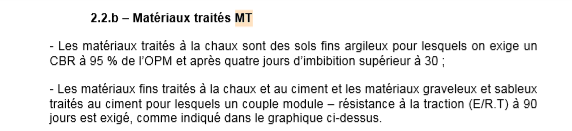

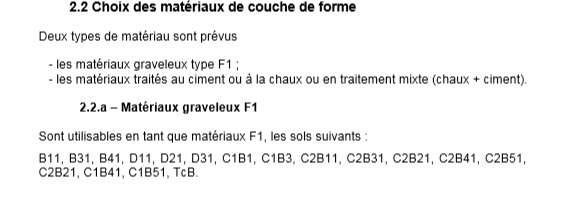

J ai ces deux classes j ai Pjmin = P2 donc il est impératif de concevoir une couche de forme afin d’atteindre la portance minimale exigée . ET TPLI = TPL6 Dans mon cas dois je utiliser F1 ou bien MT sachant que B5 et A2 n'appartient pas aux sols mentionné pour les matériaux F1 ?

On a Le trafic cumulé est calculé ainsi : NE (essieu de 13 T) = NPL x C1 x C2 x C3 x C4 x N4x CVC (1) NPL : nombre de Poids Lourds (PTC > 8 T) par jours dans les deux sens à l’année de mise en service On sait que C2 = CAM = (2) NPL utulisé dans la relation (1) et (2) est il le même ? Si j ai le trafic enregistré en 2017 est 600 par exemple et l’année de mise en service est projetée en 2019 et on a le trafic progresse annuellement de 5 % et la durée de vie est de 10 ans NPL = NPL(2017) x(1+0,05)2019-2017 OU bien NPL = NPL(2017) x(1+0,05)2029-2017 ???

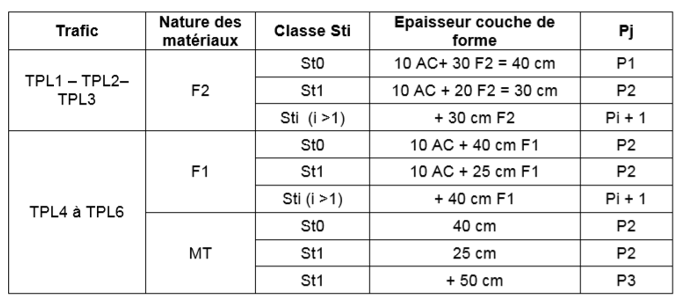

j' ai Pjmin = P2 On a pour tous les tronçons Sti est inferieur à P2 donc il est impératif de concevoir une couche de forme afin d’atteindre la portance minimale exigée. donc pour chaque tronçons j'ai choisi une couche de forme nécessaire afin d'atteindre la portance P2 A l'aide du Catalogue Marocain des structures types de chaussées neuves (la fiche 3 page 23 )j' ai trouvé que la structure de chaussée est 20 GNF1 + 20 GNF1 + 10GBB + 6 EB ( car j ai TPL6 ,P2 et ils ont demandé que Les structures préconisées soit de type : GNT/GBB/EB. ) (1) Afin de Déterminer les profils en travers types j'ai fait recours au CSTCN (edition 1995) (Tableau page 19) D’après ce tableau j'aurai un Profil numéro 3-4 (2) d’après (1) et (2) je n'arrive pas à déterminer les profils en travers types . Pouvez vous m'aider ? dois je dessiner la couche de forme dans le profil en travers type ? Si oui dois je faire un profil en travers type pour chaque tronçons ?
