Bonjour, Dans les poutres vendus chez les négoces de matériaux sont rapprochées près des appuis de la poutre. Quelles sont les règles qui permettent de calculer les écarts des aciers transversaux : BAEL ou eurocodes ? Désolé pour cette question de débutant et merci à ceux qui répondront.

Bonjour, Le tableau est clair si la fissuration est peu préjudiciable et que les 5 autres conditions sont satisfaites alors tu peux utiliser la méthode forfaitaire. Si la fissuration est préjudiciable ou qu'au moins une autre condition n'est pas remplie alors tu ne peux pas utiliser la méthode forfaitaire.

Bonjour, Voilà un lien avec des cours et feuille de calcul Excel téléchargeable : https://www.4geniecivil.com/2015/09/feuille-excel-note-de-calcul-mur-de.html?m=1

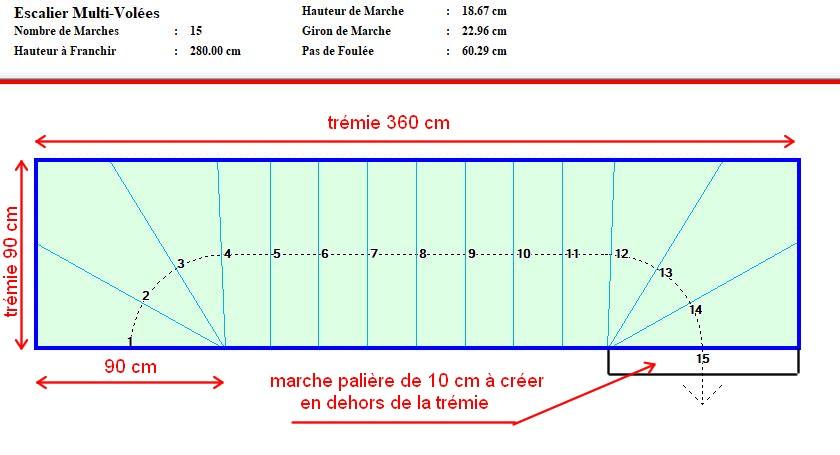

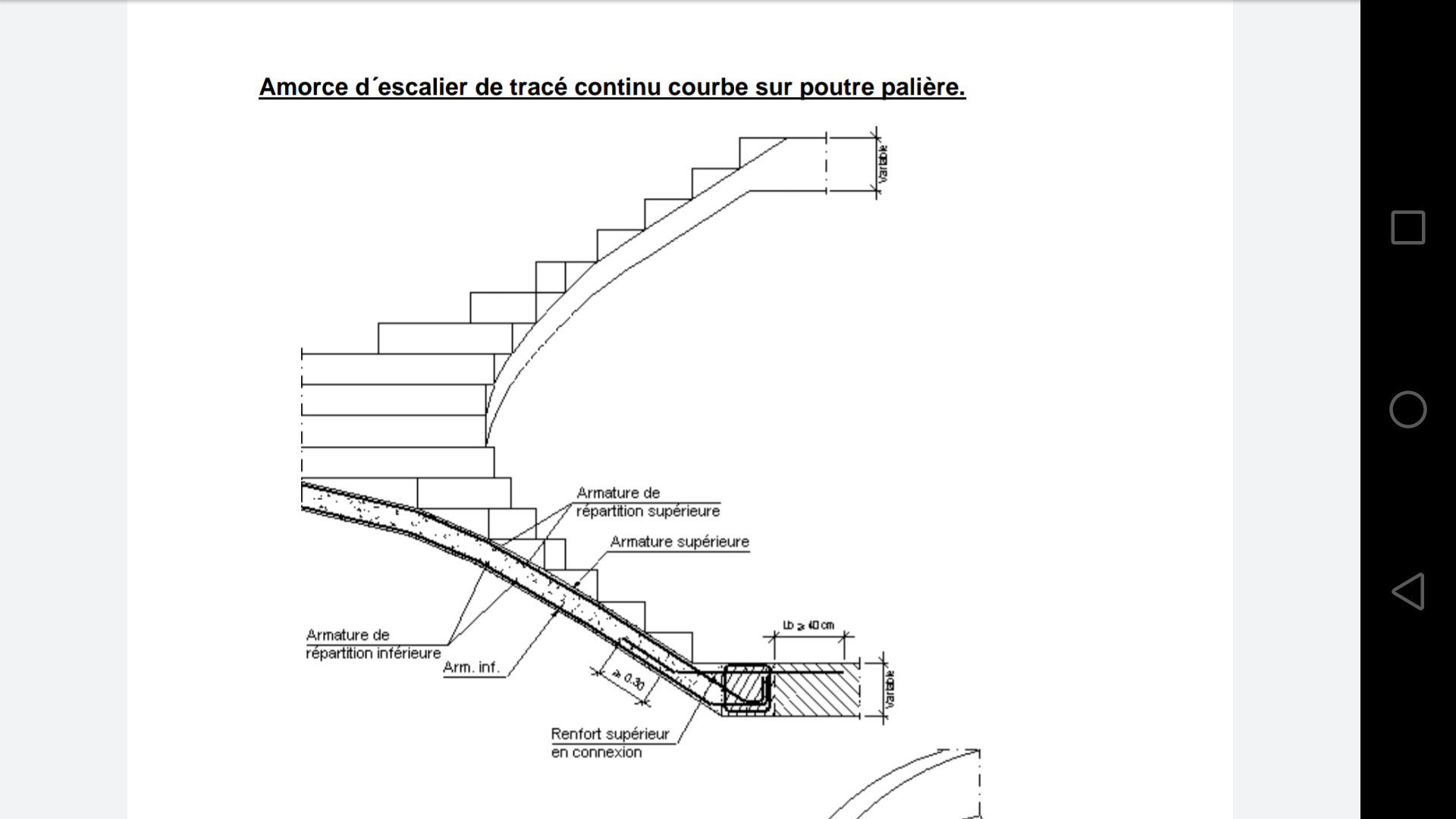

Bonjour, pour un escalier double quart tournant comme sur le plan est-ce qu'il est suffisant d'ancrer cet escalier uniquement entre les dalles du haut et bas comme le cas d'un escalier courbe avec poutre palière, sachant qu'ici les 2 volées tournantes en haut et en bas sont de faible dimension comparée à la volée droite. Ou alors faut-il ancrer la volée droite dans le mur ? Bonne journée

Bonjour, En fait le négoce a s'est tourné vers le fournisseur Fimurex qui m'a proposé un kit d'armatures standard : poteau d'attente hauteur vide sanitaire et poteau hauteur d'étage pour une section béton de 20x30. J'ai mis en PJ leur catalogue à priori c'est la référence PN41012x22, la charge maximale a l'air OK. Mais avec ce que vous me dites, je me pose des questions ... Bonne journée Poteau PN (1).pdf

Il faudrait plus d'ingénieurs structure dans les mairies alors... Sinon je me répond pour l'histoire du poteau : cadre 10*20 4HA10 et section béton 20*30 vérifiée par le BE du fournisseur.

Bonjour, Un bon site que pas mal de maçons devraient lire... Dommage qu'il soit mal répertorié quand on recherche des informations sur les calculs de fondations et poteau. Cordialement

Bonjour, J'ai demandé un devis à un négoce pour la poutre et les poteaux mais nous allons attaquer les fondations. Pour les appuis de poutre sur trumeau de 40cm au RDC, est ce que je peux mettre une armature poteau prévu pour une section béton 10*15 ø10 au centre et coffrer sur les 40 cm ou faut il commander une armature sur mesure pour une section béton 20*40 (ou 20*30 en tenant compte des coffre de volets roulants) ? Bonne journée

En fait ce sera fait nécessairement pour dimensionner les poteaux et poutres !

Ce forum est génial pour les pros du génie civil mais aussi pour ceux qui font construire comme moi et veulent comprendre ! Merci encore aux contributeurs. Sinon concernant les semelles isolées, ce n'était pas pour l'économie mais plutôt pour éviter d'avoir à couler un poteau de presque 4m. Il paraît que tous les maçons ne le font pas correctement ou n'ont pas d'aiguille vibrante assez longue. Mais pas de souci je vais suivre vos recommandations et voir si le maçon peut couler le poteau en 2 fois où voir s'il peut louer une aiguille vibrante plus longue. Bonne journée

Merci beaucoup pour ce calcul express !! Je ne suis pas du métier mais ça ne vous semble pas étrange que sur une extrémité il n'y ait que 0,25 t alors qu'on a 22 t au centre et 9 tonnes à l'autre extrémité ? Cordialement PS : j'espère que je ne vous ennuie pas avec toutes mes questions, j'essaie juste de voir les différentes possibilités.

Merci. 95cm ça faisait quand même beaucoup :). Et dernieres questions : la base des poteaux éventuels en bas de RDC peut elle reposer sur des sommiers sur soubassement de 80 cm de haut et semelle de 25 ou 30 cm de HT ou faut il prolonger les poteaux jusqu'aux fondations ? Les semelles filantes auront des armatures rectangulaires 15*35 de 6 fers diamètre 7 avec charge admissible de 9 t/ml en service d'après le constructeur sur un sol à 2 bar à l'ELS. Ces semelles pourront elles supporter les poteaux ou les sommiers sur maçonnerie ou faut il prévoir des semelles isolées en plus? Cordialement

Je trouve aussi que ça fait haut pour une poutre qui va supporter du 3,5 t/ ml. Malheureusement je n'ai pas les hypothèses de calcul du fournisseur, à l'époque je lui avais juste fourni les caractéristiques de chaque épaisseur sans valeurs numériques. Je pense comme l'a suggéré Bellamine partir sur une poutre BA à 2 travées sur sommiers ou poteaux BA, voire un mix des 2, priori ça devrait être bon en hauteur. Vous auriez une idée de cette hauteur pour une poutre avec 3,5t/ml pour une portée de 8,3m (avec un poteau ou sommier intermédiaire à 5,3m ?). Cordialement

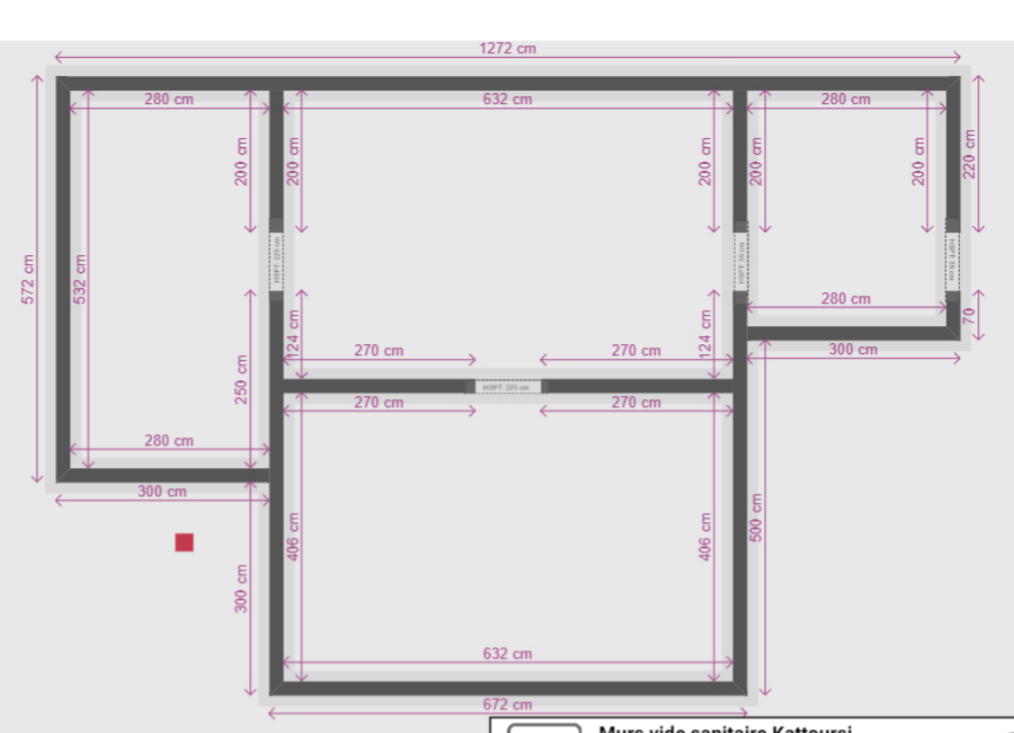

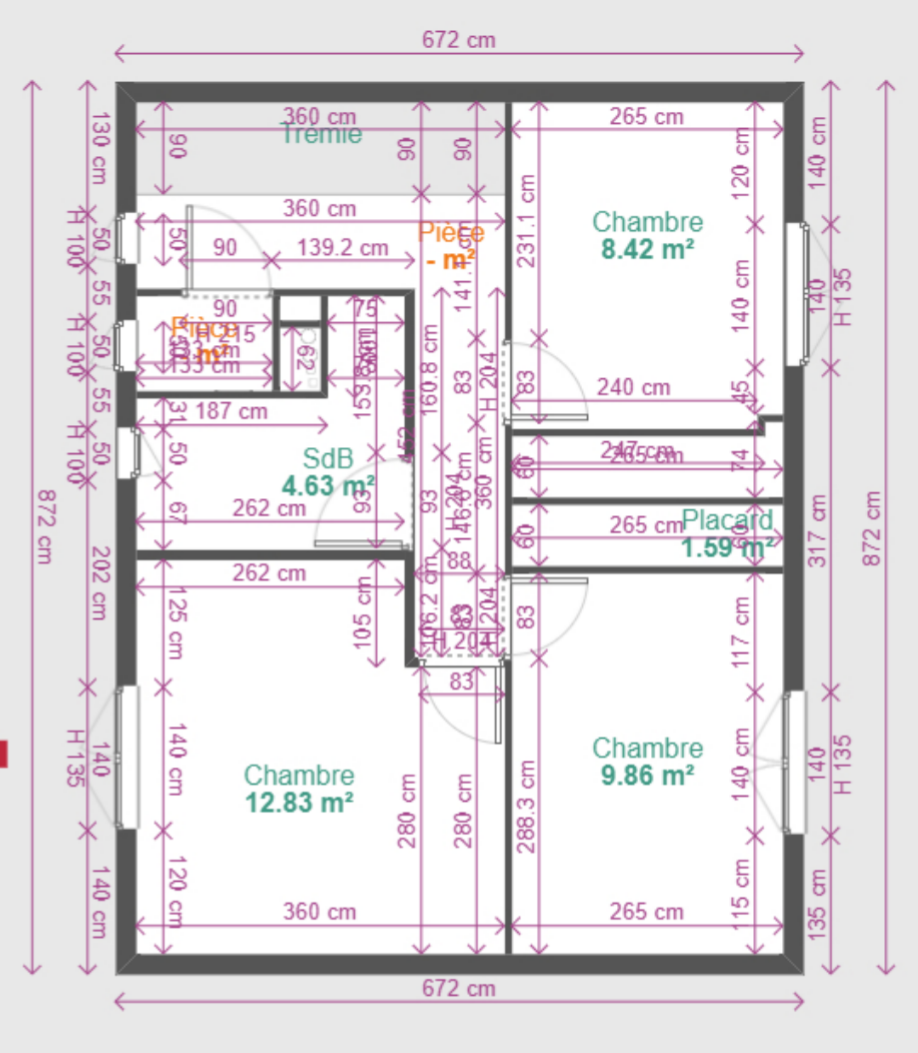

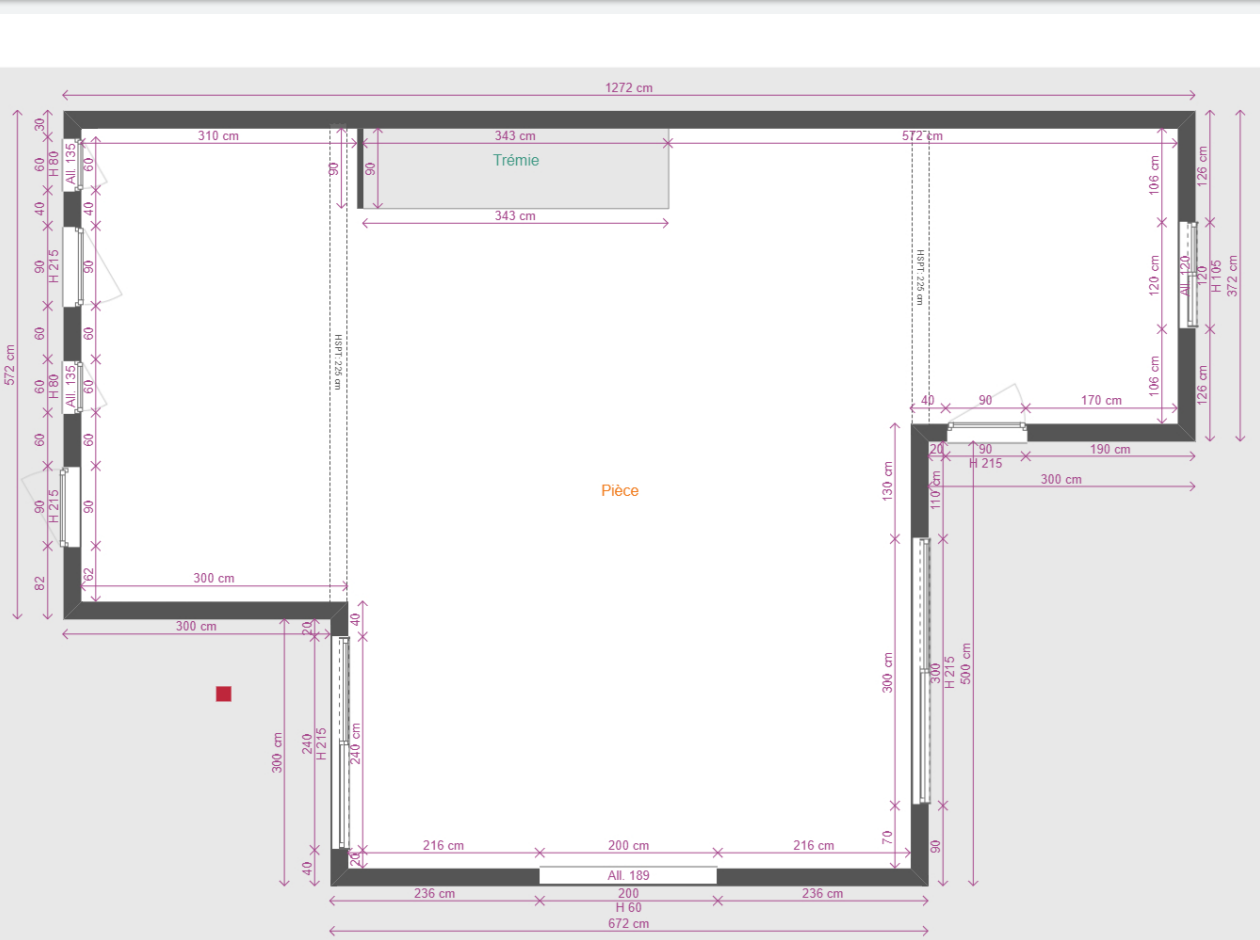

Bonjour, Tout d'abord merci pour votre proposition mais je crois que je n'ai pas été assez clair dans le nom des plans : il y a en fait 2 décrochés qui s'arrêtent en haut de RDC et l'isolation sera extérieur sans cloison intérieure. Je remets le plan du haut de 1er étage : Et ensuite le haut de RDC : Et plan de soubassement : Du coup la cloison légère au 1er que vous me suggérer en remplacement du mur de façade, aura une face vers l'extérieur, devra intégrer les fenêtres et être capable de recevoir l'isolation extérieure. J'ai bien compris ? Et concernant la poutre en haut de 1er il lui faudra aussi des poteaux qui vont charger sur la poutre en haut de RDC à gauche et la façade à droite ? Si je peux j'aimerais bien éviter un mur de refend entre le haut de RDC et haut de 1er pour supporter la poutre. Et merci encore pour ces pistes. Bonne journée

Je crains d'avoir un monstre en BA : pour une portée de 5,3m le fournisseur me propose une armature de 95 cm de hauteur, pour 7 m je n'ose pas imaginer la hauteur de la poutre qui risque de venir buter sur les fenêtres du 1e étage. Cordialement
