Bonjour, j'ai une petite étude à faire sur un tambour filtrant pour centrale nucléaire; On me demande tous les critères de vérifications de cette structure métallique dans l’Eurocode 3 pour la structure et la boulonnerie. Comment pourrais-je procéder svp ?

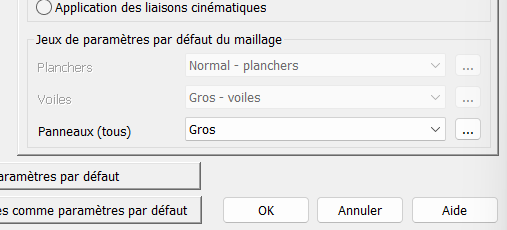

Merci pour votre réponse. Effectivement, ce dont vous parlez, c'est la taille de l'élément : (voir pièce jointe) Par contre juste avant çà il y a une taille panneaux que je dois choisir : gros, normal ou fin, Que signifie celà? si je prend gros avec un maillage 0,2 ou fin avec un maillage de 1m.

Merci pour votre réponse . Du coup dans le cas que je viens de présenter, quel option de maillage vous utiliseriez ?

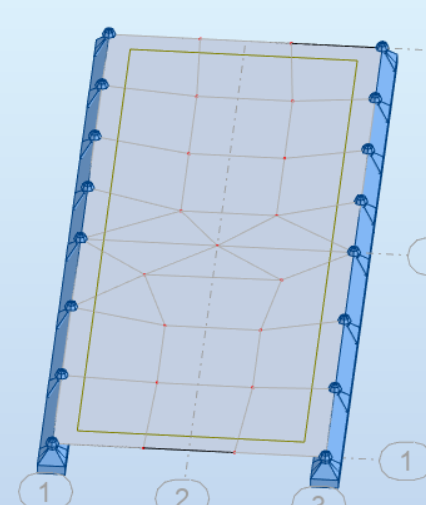

Bonjour, j'ai modélisé une dalle métallique en tôle, pour vérifier sa tenue à une charge appliquée. Au départ je n'ai pas touché à cette option, j'ai laissé les paramètres par défaut et j'ai eu comme résultat une contrainte appliquée de 188 MPA inférieur à 235Mpa (limite élastique) J'ai trouvé la répartition étrange, et je suis allé coché sur Automatique au niveau du maillage. Et là les résultats sont complètement différents. j'ai eu comme résultat une contrainte appliquée 255 MPA supérieur à 235Mpa (limite élastique). Je ne sais absolument pas comment choisir le maillage. Merci d'avance pour vos réponses.

Bonjour, J'ai une question que je me pose. Est ce que les charges roulantes sont considérées comme des charges d'exploitations ? Un type spécifique de charges d'exploitations ? Merci d'avance pour vos réponses.

Merci pour votre message. Je n'ai pas compris pourquoi le poinçonnement

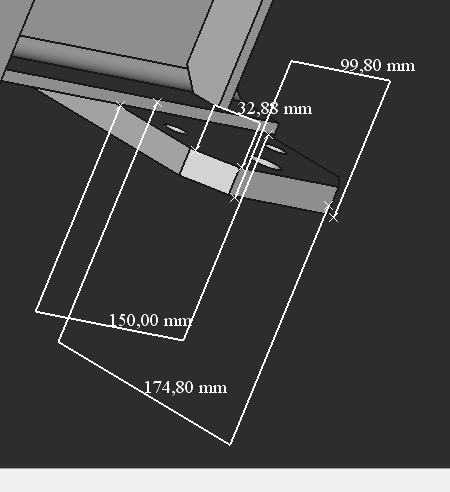

Bonjour, Merci pour votre réponse Oui il y a un bien un profilé métallique principal qui repose sur une platine à chaque extrémité Les platines reposent directement sur une dalle béton mais he ne cherche pas à vérifier les assemblages, juste la flexion de la platine, juste savoir si il résiste aux charges. Les charges sur le proflié sont de 20,56 KN pour les permanentas ( cette valeur est déjà multiplié par 1,35) et charges d'exploitation 22,92 KN ( cette valeur est déjà multiplié par 1,5). je suppose que chaque platine recevra la moitié de la charge totale. Les dimensions de la platine sont en pièces jointe elle a une forme assez particulière. L’épaisseur est de 2 cm. Je ne cherche pas des valeurs exactes mais assez approximatives. Mais comme vous dites, c'est vrai que le profilé n'est pas sur toute la surface de la platine, donc meme en calcule manuelle la surface à prendre est normalement la surface de contact je pense (15 cm x10 cm) ? Quel est le logiciel que vous utilisez, moi j'ai juste ROBOT, ou je le fait manuellement. En le faisant manuellement je tombe sur une charge appliqué de 1,04 Mpa, sauf que la formule ne prend pas en compte l’Épaisseur, voilà pourquoi j'y croyais pas. Effectivement c'est la moitié sur chaque appuis, mais j'avais oublié de considéré charges permanentes et exploitations. Je suis débutant dans le métier, je commence mon premier job, et c'est un client qui le demande, donc je suis un peu bloqué sur le sujet. Mais le client me dit lui même que normalement c'est censé passer.

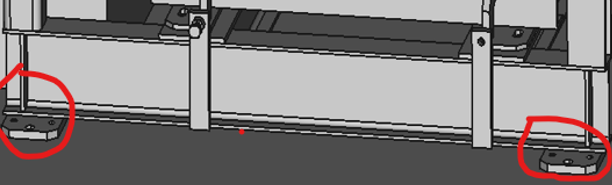

Bonjour, https://forums.autodesk.com/t5/image/serverpage/image-id/1232823iA840FA299C9A10BC/image-size/medium?v=v2&px=400 J'ai un petit souci, j'aimerai vérifier la tenue structurelle de ces appuis (platines d’épaisseur 2 cm et de surface 260 cm2). j'ai une charge de 30,5 kN (poids propre inclut) qui s'applique sur le profilé, et chaque appuis reprends logiquement 15,25 kN. Comment faire pour vérifier si l' appuis peut supporter la charge qui y est appliqué ? https://forums.autodesk.com/t5/image/serverpage/image-id/1232842i980D02A861560FF6/image-size/medium?v=v2&px=400 j'ai pris comme hypothèse la limite élastique de l' aciers à 235 Mpa. Je pensais à comparer la contrainte appliqué avec la contrainte limite, mais en calculant la contrainte appliquée σ = F/S, l'épaisseur de 2 cm n'est pas pris en compte. J'ai inséré les images en pièces jointes Est il possible de le faire simplement par déduction sans le logiciel ? J’ai trouvé sur le net : Capacité de charge = Résistance à la flexion x Largeur x Épaisseur² / Coefficient de sécurité Merci d'avance pour vos réponses
