Bonjour, Eurocode c'est la norme actuelle pour la construction depuis 2012. CM66, c'est la norme de calcul pour la construction métallique qui a été utilisé entre 1966 environ et 2012 en France.

C'est pas une erreur, c'est un avertissement. La charge suspendue doit être en dessous de la fibre neutre pour avoir une influence sur les armatures. Si on est au-dessus alors cela ne change rien

Ah non, le xx ou le yy c'est les contraintes selon l'axe x ou y. Pour savoir si c'est de la compression ou de la traction, il faut regarder le signe de la contrainte, + ou -

Il faut regarder les sigmaxx ou sigmayy pour voir les contraintes dans les plaques. Pour les filaires, c'est sigmax

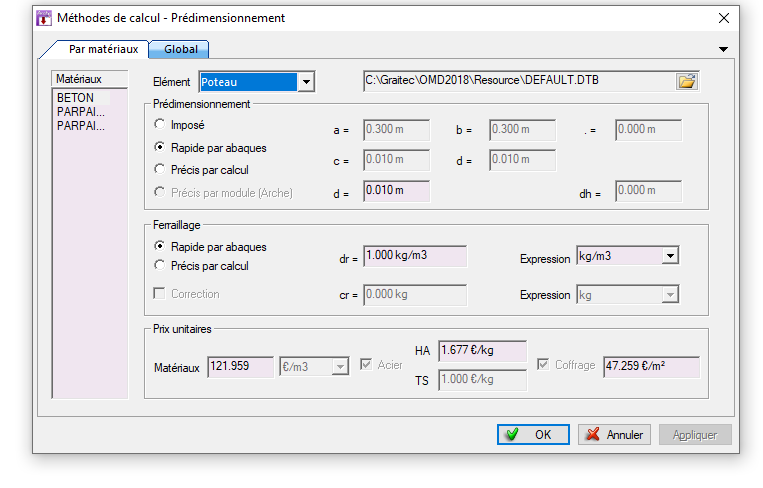

Perso, je ne laisse jamais Arche décider de mes sections, c'est moi qui fixe les sections des éléments, et je les modifie si ça ne passe pas. Mais dans Hypothèses, méthodes de calcul - Prédim, on peut changer le type de prédim, par abaques ou par calcul. Mais en fait, si on donne une section du poteau, Arche va juste vérifier si le poteau est OK ou pas vis à vis des charges. Si on met une section de 0 cm, Arche va mettre une section qu'il calcule par abaque ou par calcul précis.

Oui voilà, au lieu de considérer la poutre de redressement, il faut considérer que c'est la section complète du voile qui travaille en flexion.

Si l'escalier est coulé en place, alors il faut aussi une paillasse avec un peu d'épaisseur pour bien ferraillé le tout. Moi je ne descends pas en dessous de 15 cm d'épaisseur de paillasse et de palier. On peut éventuellement descendre peut être à 12 cm, mais ça devient compliqué avec des enrobages de 3 cm. Si l'escalier est préfabriqué en usine, alors on peut faire moins, c'est à dire des paliers et paillasse de 10 cm environ. En usine, on arrive à beaucoup mieux optimiser que in situ.

Un palier de 6 cm d'épaisseur ce n'est pas possible, pas aux normes actuelles, il faut épaissir pour avoir 15 cm au minimum. Ensuite pour le demi tournant, oui il faut considérer que la volée 2 est une poutre plate et qui supporte les volées 1 et 3.

Pour l'isolation thermique, oui il faudrait des joints de rupture. Après en métropole française on peut avoir -10°C jusqu'à 40°C, soit un delta de 50°C. Si c'est en Afrique centrale, l'écart est peut être de seulement 20°C. Pour l'étanchéité, j'ai déjà eu des architectes qui m'ont dit de laisser les casquettes à plat et de mettre une résine. Vu ici la largeur de 3,0 m, si il pleut beaucoup, il faut soit laisser l'eau s'évacuer vers l'extérieur (mais ça coulera partout), soit faire une pente vers l'intérieur et collecter l'eau avec des EP. Là encore je ne sais pas si il pleut beaucoup ou non sur le lieu de la construction. Quoi qu'il en soit, moi je pense que l'on a seulement un rôle de conseil ici et d'entraide entre passionnés de génie civil. Si une personne décide de suivre les conseils d'une seule personne malgré des mises en gardes, c'est malheureusement son problème. J'essaye d'apporter des arguments et les personnes suivent ou non ^^. Après nous n'avons pas tous les mêmes objectifs, les mêmes pratiques.

Je ne vais pas intervenir dans le débat, mais on a parfois des désaccords importants déjà entre collègues d'un même pays, alors entre ingénieurs de pays différents, ça peut être encore plus compliqué. Nous n'avons pas la même expérience, ni eu les mêmes professeurs, ni les mêmes types de projet, etc. Je ne sais pas dans quel pays se trouve le projet et si les DTU français s'appliquent ou non à l'ouvrage. Les climats peuvent être différents. Mais 15 cm ne me parait pas raisonnable, les flèches données par Robot en calcul brut éléments finis ne sont pas bons, car issus d'un simple calcul RDM. C'est la même chose avec ADVANCE DESIGN. Il faut faire un calcul spécifique en donnant la section d'acier mis en place dans la section. Dans ADVANCE DESIGN, c'est ce qui s'appelle "calcul béton armé", où le logiciel utilise des combinaisons spécifiques avec un pourcentage d'acier dans la section renseignée. Pour info, l'ordre de grandeur des flèches réelles est d'environ 2 à 5 fois plus grand que les flèches ROBOT ou ADVANCE calculés de manière "basique". Vu les armatures à mettre en place pour la reprise des moments, les armatures de 0,2% de la section à mettre parallèle aux façades à cause de la fragilité de cet élément (exposition complète aux intempéries), 15 cm c'est vraiment trop fin. Si on suit l'Eurocode on doit avoir 4 cm d'enrobage, ce qui laisse 7 cm de noyau béton pour mettre en place toutes les armatures. Si on veut vraiment optimiser au max, alors il faut éventuellement faire une inertie variable, type 25 cm sur appui et 15 cm en extrémité. Franchement on a pas mal de désordres en métropole sur les balcons, des problèmes de fissuration, d'enrobage, etc. Et parfois il ne vaut mieux pas tenter le diable, surtout pour des éléments hyper fragiles et exposés au soleil, à la pluie, etc. comme celui-là.

J'apporte un peu ma pierre à l'édifice. Si on fait une dalle en porte à faux sur 3,0 m, il faudra environ une épaisseur de 25 cm de béton. Une autre solution est de prévoir des poutres en consoles en toiture, ces poutres seraient alors en relevé et non en retombée. Elles peuvent être biseautées afin de les affiner en extrémité. Ainsi le plancher sera porté par les poutres consoles et on peut obtenir un plancher de 15 cm en rive si les poutres consoles sont peu espacées. Evidemment ça complique l'étanchéité en toiture puisqu'il y aura des relevés. Mais on aura bien l'aspect d'une dalle fine de l'extérieur. Les architectes ils sont gentils, mais parfois ils sont un peu bornés. 12 cm en épaisseur de dalle sur 3 m en console, c'est vraiment pas possible sans système porteur.

Ok vu la configuration, les cloisons semblent bien porteuses. Au niveau des portes, possible que le linteau soit décoratif et qu'il y ait une bande noyée sur la largeur de la porte. Sur la coupe, les cheminées ont l'air de s'appuyer sur la dalle du PH RDC et même une partie de la charpente. De toute façon avec 13 cm d'épaisseur de dalle en PH RDC, difficile de franchir plus de 4 mètres sans avoir des problèmes de flèche

C'est vraiment étonnant que les cloisons de 8 cm soient porteuses. Vu les portées de plancher il semble qu'il y ait des éléments porteurs. De quoi sont constitués les cloisons de 8 cm ? Quels sont les aciers dans la dalle ?

Bonjour, C'est un mur en L. Pour le calcul, on pet considérer que chaque élément est indépendant. Ensuite pour le clavetage, il faut réaliser des zones de clavetage entre les murs, pareil pour la semelle. Pour définir les clavetages, il faut demander à l'entreprise ce qu'elle souhaite. Suivant leurs matériels, elles préfèrent tel ou tel type de clavetage

Bonjour, C'est à cause de l'encastrement en pied du poteau, il y a des moments importants My qui renversent la fondation.

Pour moi non, pas besoin de revérifier les barres longitudinales sur poteaux après avoir calculé les armatures de poinçonnement, sinon ça devient un calcul itératif et l'EC2 ne mentionne pas cela, ni les autres bouquins d'applications. Qu'est-ce qui vous fait penser cela ?

Non les 2 sont indépendants. On peut faire une poutre de 40 cm de large sur un poteau 30x30 cm. Généralement on fait des poteaux qui ont la même largeur que la poutre pour des questions esthétiques mais ce n'est pas obligatoire

Il s'agit de la NF EN ISO 3766 (de décembre 2004) : Dessins de construction - Représentation simplifiée des armatures en béton (Indice de classement : P02-015) On trouve quelques extraits sur le net

J'ai eu une fois un cas particulier pour la construction d'une petite centrale électrique pour le compte d'EDF. C'était un projet en Martinique (zone sismique 5 sur 5). EDF nous avait fourni des valeurs spéciales de spectres à utiliser pour l'étude parasismique du projet. En fonction du site précis de l'installation et des couches de sol situées sur le projet, un spectre entièrement dédié a été établi. EDF c'est un gros groupe et ils avaient des équipes spécialisées sur le risque sismique afin de fournir ce spectre.

À mon sens ça me parait une mauvaise hypothèse de départ car la magnitude seul ne sert à rien sans la localisation de l'ouvrage par rapport à l'épicentre, ainsi que la profondeur du foyer sismique par rapport à l'épicentre. Les normes sont beaucoup plus logiques car elles prennent en compte une hypothèse d'un spectre d'amplification standardisé selon l'historique des séismes des régions considérés. Si le client le souhaite il peut surclasser son bâtiment, c'est à dire le considéré comme en classe IV au sens de l'EC8 (hôpital, police, pompiers, etc.) ou le surclasser d'un point de vue de la zone (projet en zone 2, le passer en zone 4 afin d'amplifier le spectre). Je ne pense pas que les règlements autorisent à passer de la magnitude à un spectre directement, à voir peut être dans le RPA

En fait ça dépend des cas. Si le dallage est désolidarisé alors il vaut mieux ne pas en tenir compte pour diffuser les efforts horizontaux. Si le dallage est lié et armé alors oui, on peut reprendre les efforts horizontaux par frottement du dallage sur le sol. Sinon, pour les longrines, peu importe leurs raideurs, elles vont juste transmettre les efforts aux autres massifs comme un tirant. Donc sur une file de 6 massifs par exemple et 5 longrines donc, si il y a une palée de STAB qui apporte 10 T d'effort horizontaux, on peut dispatcher cet effort sur les 6 massifs par exemple et ainsi profiter d'éventuelles charges verticales importantes pour bloquer les efforts horizontaux par frottement. Les efforts horizontaux pris sur 1 seul semelle tendent à augmenter pas mal la semelle en section, donc il vaut mieux diffuser cet effort sur plusieurs semelles si possible. Il faut bien sur veiller à la diffusion des efforts et vérifier les sections d'aciers pour assurer la diffusion

C'est par rapport à la quantité nécessaire de réseaux à faire passer dans le faux plafond et à la hauteur souhaité sous faux plafond par l'architecte. Si il y a beaucoup de gaines de clim par exemple, il faudra prévoir un faux plafond important dépendant des dimensions des gaines. Pour un bâtiment avec juste réseaux électriques + plomberie, un faux plafond de 20 cm peut suffire. Cela se détermine avec l'expérience et en fonction des besoins des lots techniques

Bonjour, pour moi non. La torsion est prise car il y a un décalage entre centre de gravité en centre de torsion. La poussée des terres accidentelle sismique est déjà très défavorable, elle n'est pas à majorer pour moi, en tout cas, je n'ai pas trouvé trace de ceci dans l'EC8

L'expert BA, c'était l'outil pour calculer les armatures sur Effel il me semble, soit l'ancêtre de Advance Design de Graitec, cela n'existe plus vraiment, tout est intégré dans Advance Design

Bonjour, Il faut regarder dans l'aide directement du logiciel, mais il me semble que cela correspond pour M1 aux moments maxi selon la direction principale de la plaque (sauf que je ne sais pas ce qui est considéré comme principale selon Advance ..), M2 c'est les moments mini selon la direction principale. Alpha M doit être un angle qui indique la direction principale. C'est le même principe pour F1 et F2, à savoir les efforts dans les plaques. Perso je me sers uniquement des Mxx et Myy en choisissant bien mes axes locaux en mode saisie.
