  1. Oui amine voila le bon lien http://www.pantz.fr/pdf/POUTRE FORCE FP VILLERSC.pdf bon courage
  2. AITELHADJ Farid a posté un message dans un sujet dans Autres Matériaux et Techniques
    Bonjour de quel type de structure ? si non il y a eurocode
  3. AITELHADJ Farid a posté un message dans un sujet dans Logiciels pour Structures
    bonjour si tu lie un peux d'anglais voila quelque liens sur le sujet http://www.iitgn.ac.in/gise2015/lecture-handouts/Lec4_Piled Raft.pdf http://pt.slideshare.net/Dryoussefhamida/design-of-piled-raft-foundations?nomobile=true http://www.gnpgeo.com.my/download/publication/2004_14.pdf pour les logiciels de calcul il y a GEO5 ou robo expert bon courage
  4. AITELHADJ Farid a posté un message dans un sujet dans Discussions générales
    Re abdennour pour les bâtiment de mémoire je pense qu'il faut plutôt voir l'article 10.1.5 RPA pour la vérification au renversement et aussi l'article 5.9 c'est la même chose aussi pour le Maroc en vérifie avec 8.2.3 Bon pour la question d'un coefficient de 1.5 je pense que cela vient du fait que Mresit > 1.50 Mrenv à l'ELU bon courage
  5. AITELHADJ Farid a posté un message dans un sujet dans Discussions générales
    bonjour abdennour tu parle de bâtiment ou de soutènement , je vois que tu mélange les deux sujets !!
  6. RE WALID bon je vois que ton soucie est la dalle en triangle pour un calcul manuel si ta dalle est portée sur les trois cotés tu aura un schéma de charge triangulaire voir fig par contre si la poutre en façade n'existe pas tu porte la dalle sur les deux poutres qui reste (tu divise les charges en 2 triangles) bon courage

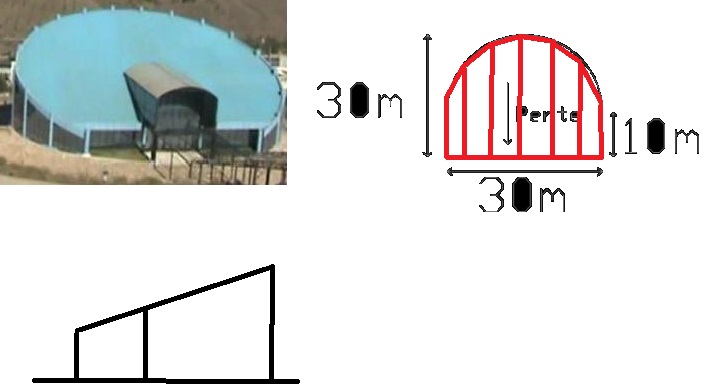

  7. Bonsoir tu peux divisé la droit de 30 m en 5 tu aura à calculé 4 poutre de portées différentes voir la fig bon courage
  8. Re amine c'est un schéma que j'ai eu sur le net pour voir c'est tout, Tu peux mieux lire dans ce lien file:///C:/Users/pc/Saved%20Games/Downloads/J_44993-Poutre-Force.pdf bon la déférence entre la poutre normale et en allège c'est que la 1ere supporte le plancher posé sur elle et la 2eme le supporte en le suspendant mais la question qui ce pose es ce que le comportement RDM de la poutre va changé dans les deux cas? bon la documentation sur ce sujet existe plus en anglais ( la poutre en allège = inverted beam) tu peux aussi voir les détail CYPE PAR exemple http://constructiondetails.us.cype.com/EHU110.html
  9. Bonjour vu le schéma tes panneaux de dalles sont régulier t'aura lx/ly > 0.4 donc la dalle travaille dans les deux sens tu ferraille donc dans les deux sens avec les charges que t'as bon courage NB: si c'est vraiment un hôpital, l’épaisseur de 25 est correct mais il faut faire attention pour les charges des équipements une salle opératoire, labo.., je te conseil par contre de modifier la position des voiles puisque tu aura une torsion au 1er mode Bon courage
  10. AITELHADJ Farid a posté un message dans un sujet dans Projets d'étude et PFE
    Bonjour aucune règle de vis avis n'a été respecter!! il ne suffit pas de faire miroir pour dessiner , il faut pensé au confort pour vendre et satisfaire les clients je pense que c'est de la mauvaise architecture traditionnel.. tout le monde sera dans le noir et jouira de l'humidité en hiver c'est vraiment mal dessiner ...
  11. Re Amine bon pour les poutrelles ou la dalle qui sont ancrées dans la poutres il n'y a aucun problème, ici on coule le plancher avec la partie noyée de la poutre et au séchage on coffre la 2eme partie et on coule pour le calcul reste inchangé que la poutre traditionnelle, la poutrelle s’arrête à fleur avec la poutre et doit être étayé convenablement ici par contre si on ai en plancher terrasse il faut pensé à laisser des réservations pour évacuation d'eau , ainsi on doit élever les poteaux à l'arase des poutres bon courage
  12. c-à-d la renversé mettre la retombée en haut voir fig ci joint bon courage
  13. Bonjour peut tu la mettre en allège ? si non si tu augmente la largeur il faut respecter l’excentricité entre la poutre et le poteau bon courage
  14. AITELHADJ Farid a posté un message dans un sujet dans Béton armé
    la préfabrication est la meilleur solution dans ce cas tu utilise un béton B30 bon courage
  15. AITELHADJ Farid a posté un message dans un sujet dans Béton armé
    Bonjour c'est un gradin , je pense on a des poutres qui supportent des dalletes
  16. Bonjour j'ai une étude de passerelle en bois si sa vous interesse
  17. Bonjour j'ai exécuté un Hotel 5* au bord de la mer pour les ouvrage en fondations et enterrés enrobage 5 cm pour les ouvrages en élévation enrobage 03 cm la formulation du béton avec CPJ55 (Lafarge) + adjuvant , classe XCA2 Fc28 = 25 MPa, la contrainte n'a rien avoir avec la classe d'exposition NB: 1-l'étanchéité joue encore un rôle très important dans ce type de contraintes et aussi le choix des matériaux de revêtement façade donc il faut plutôt pensé à ça que de perdre plus d'argent dans le béton 2- la classe d'exposition dépend aussi de la catégorie du bâtiment qui est un facteur déterminant pour ce retrouver dans les tableaux de classification. 3- la qualité du ciment joue un rôle dans la composition du béton donc la formulation doit ce faire convenablement sans aucun coût supplémentaire ni au BET ni à l'entreprise c'est le labo qui va jouer son rôle important ici. Bon courage
  18. Re je pense qu'on a changer de sujet la , on a parlé de bande (poutre encerclée voir fig) et non pas de chaînage pour voile juste ici , pour la zone entre le voile et la dalle , on peut ne pas mettre une poutre proprement dit avec ces cadres met seulement des renforts à l’intérieur de cette zone. la poutre reposant sur un voile si 1- elle est porteuse elle doit avoir un min de retombé pour assurer l'ancrage des barres de la dalle 2-- elle n'est pas porteuse , elle peut être noyée dans la dalle. bien à vous
  19. Bonjour cela dépend de la qualité et formulation du béton mais il faut voir aussi la température et la saison ( hiver, été..) la région et l'humidité donc il y a beaucoup de paramètres. on peut par contre ce conformer au CPS qui en général pose 48h à 3jr pour les éléments porteurs dans tous les cas , il y a aussi la durée à mettre dans le coffrage des plancher cela permet au séchage des porteurs au moins on aura 7 jours avant coulage des dalles. Bon courage
  20. Bonjour Mehdi juste pour info , s'agit il d'un hangar stockage ou maintenance ? si non peut tu mettre le contreventement au milieu ? voir cas 1 Ou peut tu mettre une poutre auvent? voir cas 02 bon courage
  21. Bonjour la poutre sera encastré dans le voile tu ne peut pas avoir une poutre noyée par expérience tu aura un soulèvement donc le ferraillage de la poutre doit entré au moins à moitié dans le voile et les dimension de la poutre dépendra de sa portée entre l'axe du voile et ce qui reste de la dalle je te dé-conseil de la mettre en noyée tu aura un ferraillage condensé. en fin peut tu mettre un plan de coffrage nass merci
  22. Bonjour le voile travaille en flexion comme la poutre mais il n'a pas besoin d'un élément vertical pour transmettre les charges au sol la dalle peu s'appuyé sur le voile ou bien s'encastré c'est à toi de voir ce que tu veux si une dalle est fortement chargée tu doit reprendre le moment en appuis par l'ancrage des armatures supérieurs dans le voile tu peux par contre reprendre un voile par une dalle dans tout les cas si le voile n'est pas continue sur tout le bord de la dalle tu doit crée une poutre ... pour les lignes de rupture tu calcul Lx / Ly comme d'ab
  23. AITELHADJ Farid a posté un message dans un sujet dans Discussions générales
    dans quel sens ?
  24. Bonjour stp ca veux dire quoi P22 pour un R+1 c'est un hôpital ? hotel ? ou villas ? donc , les régles de BA ne sont pas de la parole Devine mais simples regles que tu peux refusé si tu prouve le contraire par calcul moi je te dit que le chaînage dans les deux sens n'ai pas obligatoire dans ton cas tu peux travaillé avec un systeme hyperstatique par ce que tu aura au max 20T d'effort tranchant à la base pour un delta deplacement de 7mm au max la stabilité sera assurée et surtout si tu es en zone 2 ou 1 au Maroc par contre si tu est en zone 3 tu garde la configuration des porteurs tel dessiné (sur mon dessin) mais tu change le sens des poutrelles Bon courage NB: je te conseil plutot de voir bien le confinement de ferraillage de tes poteaux par ce que 25 x25 donne 4 HA16 de ferraillage il faut réduire l'espacement des cadres de la zone critique et coulé les poteaux P 20 P21 et 22 avec les poutres et plancher et ne pas décoffrer qu’après 21 jours de coulage
  25. AITELHADJ Farid a posté un message dans un sujet dans Béton armé
    Bonjour merci de ne pas appelé un marché forfaitaire comme clé en main par ce que c'est deux choses déférentes Bon un marché au métré s’appelle ainsi par ce qu'on fait un bordereau des prix unitaires remplis un marché forfaitaire ce fait à estimer l'article complet sans sous détails d'articles Par exemple: construction d'un abris en construction métallique 10x 20 y compris tout travaux nécessaires pour sa bonne tenue. ici t'a 200 m 2 donc tu chiffre au m2 les travaux. dans un autre cas de meme ouvrage: tu aura terrassement m3 fondations m3 charpente métallique au kg couverture m2 étanchéité m2 banc en Unité en résumé : c'est toi qui doit faire ce détail ( 2eme cas ) en cas d'appel d'offre du genre du 1er Bon courage NB: un projet clé en mains c'est toi le constructeur, le contrôleur, le l'architecte tu aura en face de toi le client seulement.
