AITELHADJ Farid

Bonjour la règle est H< 6 B et H< 3m pour superficielles ( B largeur de la semelle) et H> 6 B pour profonde le principe de diffusion à 45° est le plus répondu ( d’après monsieur Boussinesq paix sur lui) ici pour un calcul rapide la diffusion va ce faire à 75% sous la semelle si H = 3B ( Exemple: pour N = 500 KN sigma gros béton = 20 bars ------> B = 50 cm donc la hauteur du gros béton sera H = 6 x 0.50 = 3.0 m par sécurité on aura un facteur de sécurité de 2 à prendre ce qui donne H = 3/2 = 1.50 m pour B = 50cm Remarques importantes : - on oublie souvent de vérifié les poinçonnement des gros béton (puits) , chose qu'il faux faire - attention d'oublié la présence de moments qu'il faux prendre dans les dimensionnements. - on oublie souvent de créer une liaison entre la semelle et le gros béton par des aciers d'angles. - le débord d = 0.5 H (voir livre A.Funtes p.9) Cdt

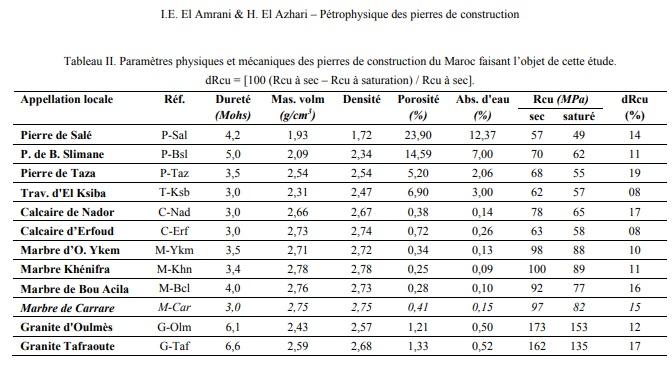

en complément vous pouvez lire dans le tableau suivant pour les pierres de construction au Maroc Cdt

bonjour le poids dépend de type de roche et sa composition en général c'est plus lourd qu'un béton non armé mais plus au moins identique pour un BA / ROCHE

Bonjour sous robot, on peux directement faire une analyse P-delta http://docs.autodesk.com/RSAPRO/2014/FRA/index.html?url=filesROBOT/GUID-56F256FE-59A8-4744-8E6A-ACEF2EF0709B.htm,topicNumber=ROBOTd30e65852 mais je pense que le calcul classique est mieux pour comprendre les choses donc on tire le tableau des déplacements inter étages ----> on plus des hauteur de chaque étage ---> on vérifie que le seconde ordre n'est pas a prendre dans les calcul bon courage

Bonjour on doit en premier lieux justifié si la condition de longueur élastique est vérifiée ...> Lmax < Le donc on utilise un radier rigide ...> répartition uniforme sous radier ---> méthode de ligne de rupture ( voir si Lx / Ly > 0.4) si Lmax > Le : radier souple ---> on a pas besoin de nervure mais on vérifie le poinçonnement sous les points d'appuis. Bon courage

bjr peux tu donné un exemple numérique pour une semelle avec un moment ? merci

bjr une semelle excentré sans PRD n'existe pas mais on peux le faire si par exemple : "a" coté du poteau excentré l1 semelle = 1.5 a et L2 à calculé donc pour le calcul de la semelle N / ( 1.5a x L2 ) < sigma sol ----> L2 > N / (1.5a x sigma sol) le calcul de la semelle va ce faire avec la méthode des consoles chargé par des rectangles Voir (livre M.BELAZOUGUI pg 79)

Bonjour j'ai fait le même exercice dans une petite villa à Bejaia , on trouvé que les poutrelles sont corrodées ici tu dois faire attention à repairer les porteurs (en général c'est des murs porteur ...) à mon avis il faux voir en premier s'il n’existe pas de fissures dans le plancher , les mur .. en suite décapé la chape et enlevé les moisissures ou changé les hourdis par ce que tu va les trouvé trop lourd par rapport à ceux de nos jours ensuite refaire le béton de la chape et étanchéité toiture Remarque: la tole sous plancher va seulement caché le problème

BONJOUR Si MOHamed j'ai rien compris de ce que tu as écris peux tu mettre un dessin

Re je comprend ce que vous voulez expliqué mais ce que j'ai compris en lisant notre ami USTHB2013 il n'a pas parlé de la résistance du béton en fonction du type de ciment !!! je pense qu'il s'agit d'un même type de ciment ? donc il faux qu'il nous dit si ces éprouvettes sont faites avec plusieurs types de ciment ou non ! c'est la seulement qu'on peux parlé de l'influence du ciment mais pour l'instant je pense qu'on parle de la résistance du béton dans le temps indépendamment du ciment cdt

à mon avis il faux les calculé comme corbeau (voir le BAEL)

ok je comprend ici tu a un rdc (comme étage) donc les poteaux il faux les mettre continues supprimer les semelles filantes mettre seulement les appuis ou garder les semelles et supprimer les appuis les remplacer par les paramètres du sol (K) supprimer le voile périphérique simplifié la mezzanine remplir les panneaux vide cage escalier

voir ici https://fr.scribd.com/doc/207134643/Semelle-Excentree-Cours-de-Beton-Arme-UJF

bonjour 1-éviter de modélisé les éléments secondaire 2-pourquoi tes poteaux au RDC sont divisés en deux? 3-pourquoi modélisé les semelles filantes avec des noeuds encastrement ?

bonjour il faux calculé les semelles avec des PRD

voila un exmple

Bonjour chef la courbe de l’évolution de la résistance du béton ne dépend pas de la classe du ciment (liant) mais de la patte béton (liant + granulats) pour des formulations en laboratoire de béton on utilise 02 facteurs : E/C et G/S ce ci dit qu'on peux avoir la même résistance du béton avec des classes différente de ciment cdt

Bonjour à mon avis on doit avoir une résistance à 7 jr égale à 2/3 de celle à 28jr dans tout les cas (construction bâtiment) pour la simple raison pratique qui est la suivante : Nos chantiers ne sont pas normalisé dans nos pays ... c'est à dire que les béton ne sont pas contrôlés avant (essais in sittu) et aprés la mise en oeuvre et que les éprouvettes ne servent qu'a remplir les PV par les techniciens des labo... En résumé, le béton est contrôlé par 02 coefficient : EAU/ ciment et Équivalent sable aujourd’hui aussi on peux dire que la résistance du béton peux etre contrôlé par l'ajout d'adjuvants pour remanier les réactions chimique entre l'eau et le ciment donc ce n'est pas le ciment seul qui intervient dans la résistance du béton , il y a aussi la qualité des matériaux et la quantité d'eau

Bonjour pas besoin d'un joint dans ton cas cdt

Bonjour pour les calcul ici t'a une excentricité imposée + excentricité due au charges +excentricité accidentelle donc tes calcul seront en flexion composée

bonjour il faux faire le calcul avec une matrice de masse concentrée sans rotation bon courage

bonjour à mon avis ici tu peux faire entré un 20x30 dans 20x70 ce qui dit qu'il te faux 6 barres en attente pour atteindre une section de 30x30 tu doit crée une assise ou débord en tete du poteau du RDC pour transférer les charges

ce ci depend de ton voile si il est raidi par un poteau ou deux donc le calcul du poteau sera comme un raidisseur du voile tu peux augmenté la section du poteau en ajoutant une largeur du voile si c'est 1 seul poteau si il y a 2 poteaux tu calcul ton voile comme s'il n y a pas de poteaux et revoir la largeur des poteaux Vu l'effort il s'agit la d'un R+8 au min

effectivement des poteaux chaînés pour permettre la fixation des support des câbles. on peux même ne pas faire des remplissages si on prévoit une structure indépendante

Bonjour tes résultats sont un peux bizarre entre ELU et ELS ? les calcul sont fait avec un effort de traction de 1627.47 KN ?? il faux s'assuré de ce ci à mon avis c'est un poteau lié à un voile de contreventement et ce ci ne doit pas ce calculé de cette manière bon courage
