Ajouter un nouveaux règlement au Robot
Bonjour, L'ajout d'un règlement n'est pas une tache aussi facile, le pond Edit sert à définir les combinaisons de charges uniquement (Qui peuvent être personnalisées selon votre norme). Cordialement.
-
tolerance des joints
- modelisation des abouts de voile
Bonjour; Si votre anglais est bon, je vous conseille de regarder la série Watch and Learn pour Etabs. Cordialement.- Voile periphérique
a/ghani Toute force verticale (Poids ou surcharge) se diffuse dans le sol en créant des contraintes verticales et des contraintes radiales (Expansion du sol), c'est la poussée due aux surcharges. Consultez le document ci-dessous (Dispo 42) http://kutsize78.free.fr/Cours/coursG2C2.pdf Voir également l'aide d'autodesk pour le logiciel Robot (PARTIE : Poussées dues aux charges appliquées à la surface du sol). http://docs.autodesk.com/RSAPRO/2014/FRA/index.html?url=filesROBOT/GUID-79FE3065-BC8F-436D-B9AE-871ED0C1A624.htm,topicNumber=ROBOTd30e49743 Crdt.- modelisation des abouts de voile
Bonjour; Sous Etabs, la propriété PIER existe pour les voiles et les poteaux, Vous créez un trumeau Pier exemple P1, et vous l’affectez au voile ensuite au talon et comme ça le logiciel comprend qu'il s'agit d'un seul élément P1 et non pas (W1+C1, Wall+Column). Salutations.- Voile periphérique
takemoto idogawa a commencé à suivre BOA Ingénierie- contraintes et déformations d'un cube?

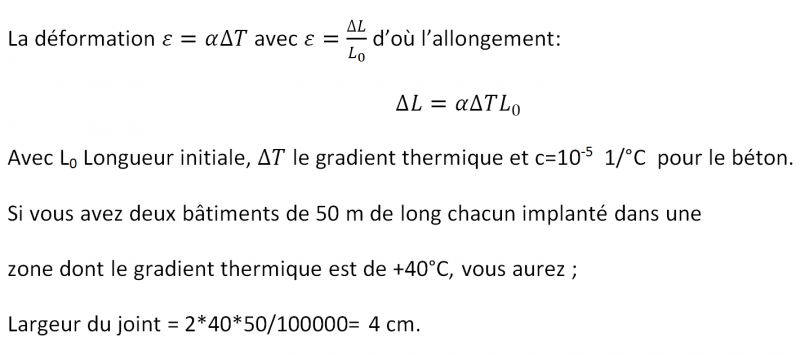

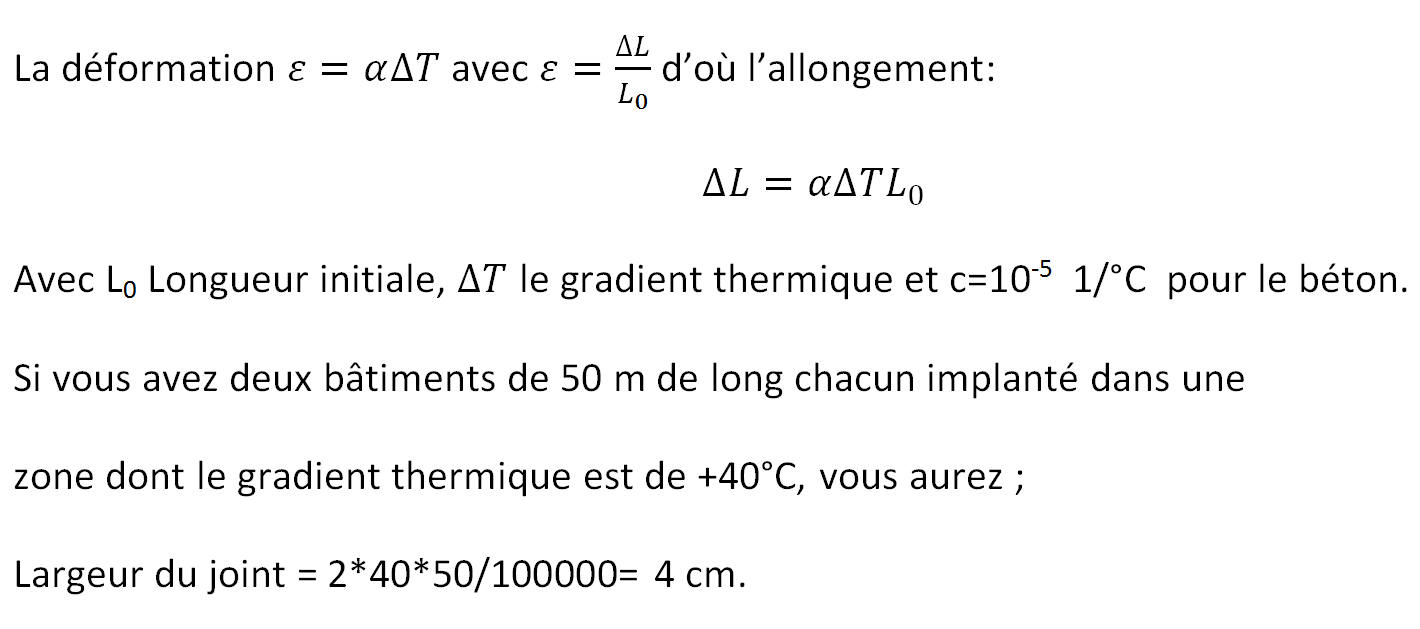

La MMC de A à Z parle d'un élément parallélépipédique.- joint de dilatation
oui, sauf que les ingénieurs parfois exigent les architectes de mettre des joints tout les 25-30 m selon la zone afin d'éviter le calcul thermique.- le U dans les noueds (poteaux, poutres)
Bonjour; le rôle des U (ou cadres alternés ) est de faire face à la poussée au vide , cette poussée existe au niveau des poteaux lorsque les cadres sont très espacés et au niveaux des crochets des poutres, donc à mon avis vous pouvez vous en débarrasser de quelques uns si la poussée au vide n'existe pas, même le RPA est clair la dessus "Néanmoins, il faudra veiller à ce qu'au moins un côté fermé des U d'un cadre soit disposé de sorte à s'opposer à la poussée au vide des crochets droits des armatures longitudinales des poutres." Cordialement.- Mur de soutènement avec contreforts
- joint de dilatation
- Joint WaterSTop
Pourquoi faire ?- Calcul des roulements des rails sur fondations élastiques
boa.ingenierie@gmail.com- mur de soutenement 8m
Plus de détails, dimensions à la base, zone sismique ou non, si oui parametre sismique.....- modelisation des abouts de voile
Bonjour; La modélisation des talons n'affecte pas énormément le comportement de la structure, et la réduction de la période est due à l’augmentation de la rigidité des voiles (par l'ajout des talons) comme il a été déjà expliqué ci-dessus, par contre le problème qui se pose est le ferraillage de ces talons qui sera très dense du fait que ces derniers sont accolés aux voiles, et la règle est que chaque élément reçoit une charge horizontale au prorata de son inertie (Cas d'un diaphragme rigide) et donc l’extrémité du voile qui est le talon sera très sollicitée (des points communs). J'ajoute que sur ETABS, il y a l'option PIER qui veut dire trumeau qui résout ce problème. Cordialement. - modelisation des abouts de voile
