Plans DCE passerelle pietonne comme promis DCE Passerelle.pdf DCE Passerelle1.pdf DCE Passerelle2.pdf passerelle pietonne DCE.pdf passerelle pietonne DCE.pdf Passerelle pietonne DCE1.pdf

Bonjour, Les gardes corps sont en métallique donc je ne peux pas m'en servir. Pour le vent et la neige je suis d'accord sauf qu'ils ne sont pas dimensionnants dans mon cas donc inutile de faire le calcul car pas d'influence sur le résultat final. C'est comme si j'appliquais le vent et la neige sur un bâtiment beton de R+1 pour illustrer => n'influe pas sur le dimensionnement. Ceci dit pour les charges dynamiques vous avez peut être raison. A voir

Bonjour à tous, je posterais la conception pour lundi prochain. la passerelle ressemble fortement à ce que breton a posté en page 2/2 du fichier pdf. abdelkrim3x je ne pense pas qu'on doit verifier les effets dynamique de la passerelle, car nous sommes dans un cas de passerelle en beton armé. les effets dynamique c'est surtout pour une passerelle métallique ou mixte. le vent, la neige, sont negligeables pour ma passerelle beton. il sagit bien d'une passerelle beton coulé en place, je mettrai la conception lundi sur le forum.

par contre je viens de trouver un document voir page 73 du fichier joint, dans ce document il parle de flèche suivant la norme canadienne. Apres plusieurs recherche sur le SETRA et EC2 pont, je n'ai pas trouvé de limitation de flèche. je panse donc me limiter juste au dimensionnement de l'ouvrage sans tenir compte de la flèche. pfe.gc.0193.pdf

Merci Mr breton pour votre aide.

Bonsoir, Ma mission consiste à définir les plans et note de calcul pour la passerelle beton. j'ai également fait des recherches et je ne trouve rien sur la limitation de la fleche, parcontre j'ai trouver un document voir en piece jointe page 51. il parle de la limitation de la fleche de l'echaffaudage à l/300 pour limiter les fissures. votre avis breton ? je compte le dimensionner comme une poutre sur 2 appuis de portée 16m largeur 1m épaisseur 70cm, avec une surcharge de 500 kg/m², le probleme reste la fleche je ne sais pas quelle limite de fleche je dois considérer. vous en pensez quoi du raisonnement ? EC2 2 FA050125.pdf

quelle est la condition de fleche admissible pour une passerelle beton ?

Bonsoir, pour le dimensionnement je dois le faire suivant EC2 ou document setra, le CCTP ne dit rien de plus. ma prestation se limite uniquement au dimensionnement de la passerelle pietonne, le dimensionnement des appuis neoprene sera réalisé par le fabricant des appuis. Donc on résumé je n'ai pas de condition de fleche à respecter ? uniquement l'élancement si j'ai bien compris. pour les charges thermiques il s'agit du grathient thermique => uniquement déformation à prendre en compte et pas de calcul specifique pour le tablier. Breton auriez vous un document explicant le dimensionnement d'une passerelle pietonne en béton ?

le lien n'est plus actif peux tu le remettre agui stp ?

Merci breton, c'est une passerelle pietonne, il y'a pas de circulation de vehicule, donc je n'ai pas de charge de voiture à prendre uniqu ment une surcharge de 500 kg/m² ( circulation d'une foule). si je comprend bien la condition de fleche est de l/22 ou l/25. ? et non de l/500+ 0.5cm ? mais les charges thermiques doivent elles etre appliquées ? si oui comment faire pour appliquer en charge une valeur exprimé en °C en T/ml ou T/m² ? Merci d'avance.

Merci keraz, mais ton document est une passerelle en structure métallique, je recherche une methode de dimensionnement pour une passerelle en beton Armé. et je n'ai toujours pas trouvé. aurais tu un document de dimensionnement pour la passerelle beton ?

personne pour me filer un coup de main ? c'est une passerelle qui fait 15m, largeur 3m; épaisseur 80cm; avec une surcharge de 500 kg/m² + charge thermique à appliquer. ai besoin d'aide svp

Bonjour, je suis à la recherche d'un calcul pour une passerelle béton pour piéton. quelqu'un à t il un exemple à me donner afin que je m'en inspire ? d'avance Merci à tous.

vous arrivez à lire la video 4 ? www.youtube.com/watch?v=HA-FTyobBzU

merci mais la video 3 ne fonctionne pas

Bonjour! je suis à la recherche depuis maintenant 2 semaines d'un exemple pour une notice parasismique sur un bâtiment. Autrement dit : quelqu'un a t il une un exemple de notice parasismique sur un bâtiment neuf ? très urgent les amis merci d'avance.

tu peux faire un dallage sur TP étant donné que les charges ne sont pas importantes demande une verif par essai de plaque lors de la réalisation : respecter un module de westergaard au moins de 50Mpa/m

si les surcharges que tu vas appliquer sur ton aire de lavage ne sont pas importante pour moi tu peux faire un dallage sur TP avec un bon compactage de sol ; tu dois toute fois limiter la contrainte sur le sol a environ 0.15Mpa

Longitudinales sont la pour éviter les fissures section environ 1/4 de la section transversale qui est porteur.

En plus il y'a 2HA12 en tête pour fermeture il devrait pas y avoir des fissures en tête d'autant plus que les armatures transversales sont la pour éviter les fissures

En plus il y'a 2HA12 en tête pour fermeture il devrait pas y avoir des fissures en tête d'autant plus que les armatures transversales sont la pour éviter les fissures

Bjr nordine la note de calcul est bonne sinon j'allais pas poser cette question elle a été revue plusieurs fois on arrive à la même conclusion : RAS pour la note de calcul. Le mur fait moins de 1m70 avec une épaisseur de 30cm un béton à fc28= 30 mpa c est quand même du costaud. Le chef de chantier m a dit qu il avait fait des essai sur le béton et il y'avait pas de soucis sur ce point. Mon explication possible : mauvaise qualité du béton mais le chef de chantier me dit que le beton était correct. Deuxième raison compactage trop rapide avant 1 mois, troisième raison non respect du recouvrement des filants la aussi il me dit que c est pas vrai il a respecté le plan. Troisième et dernière explication : rembleage trop rapide. Votre avis ?

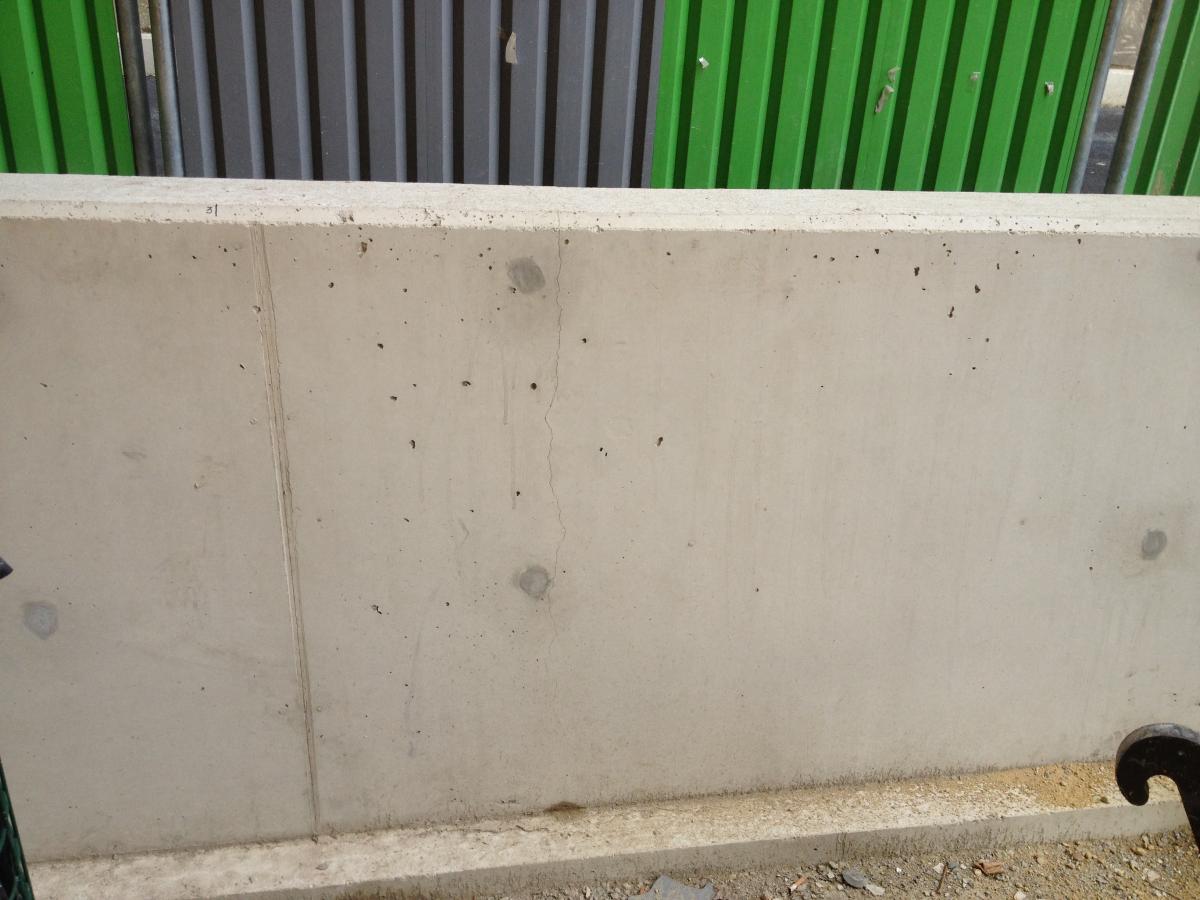

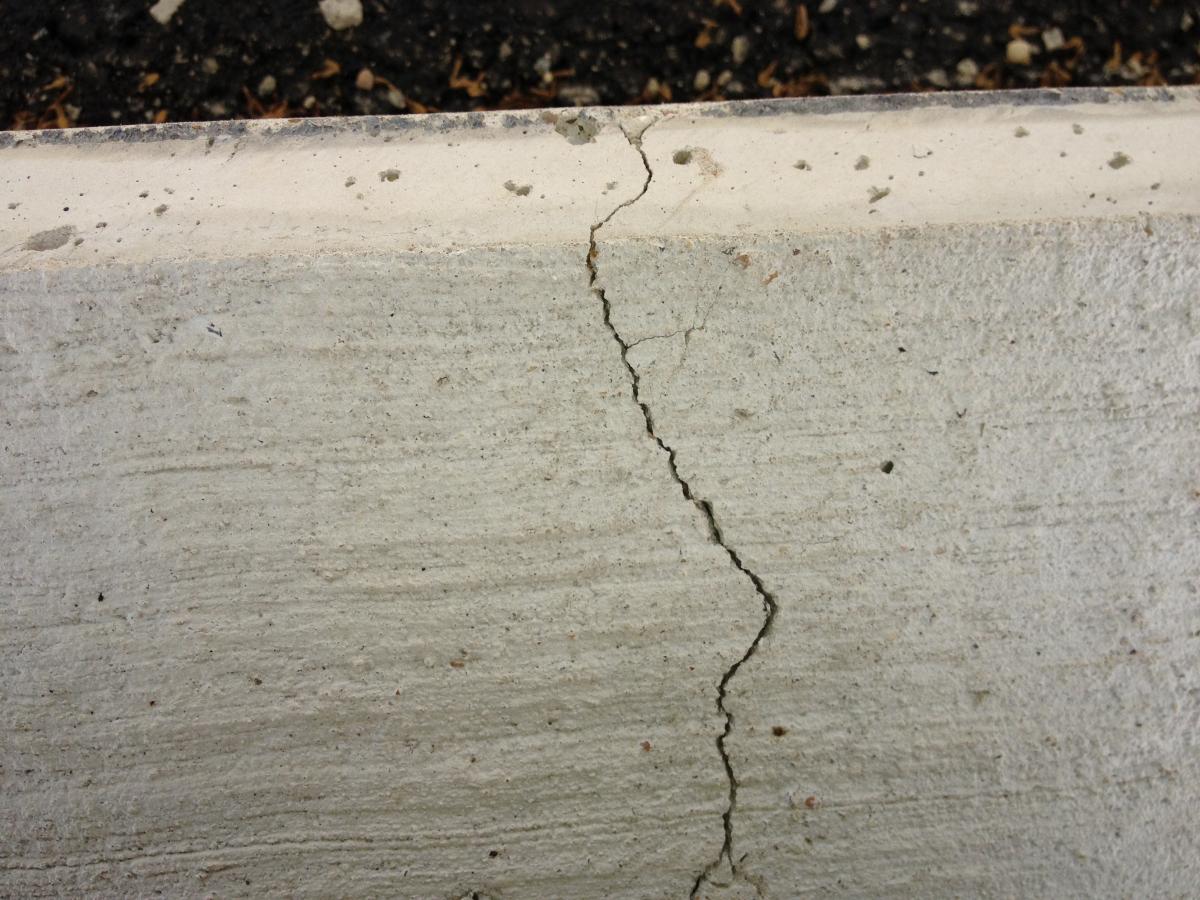

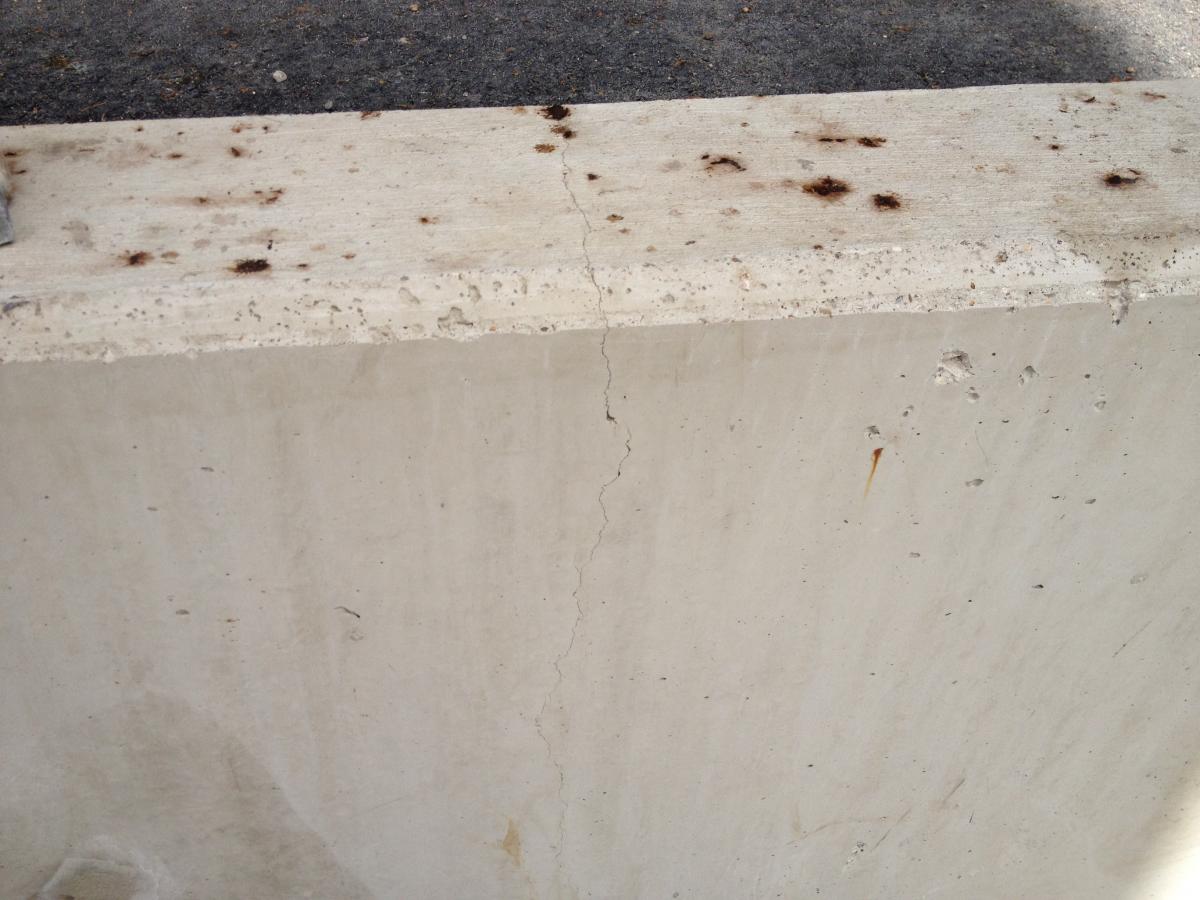

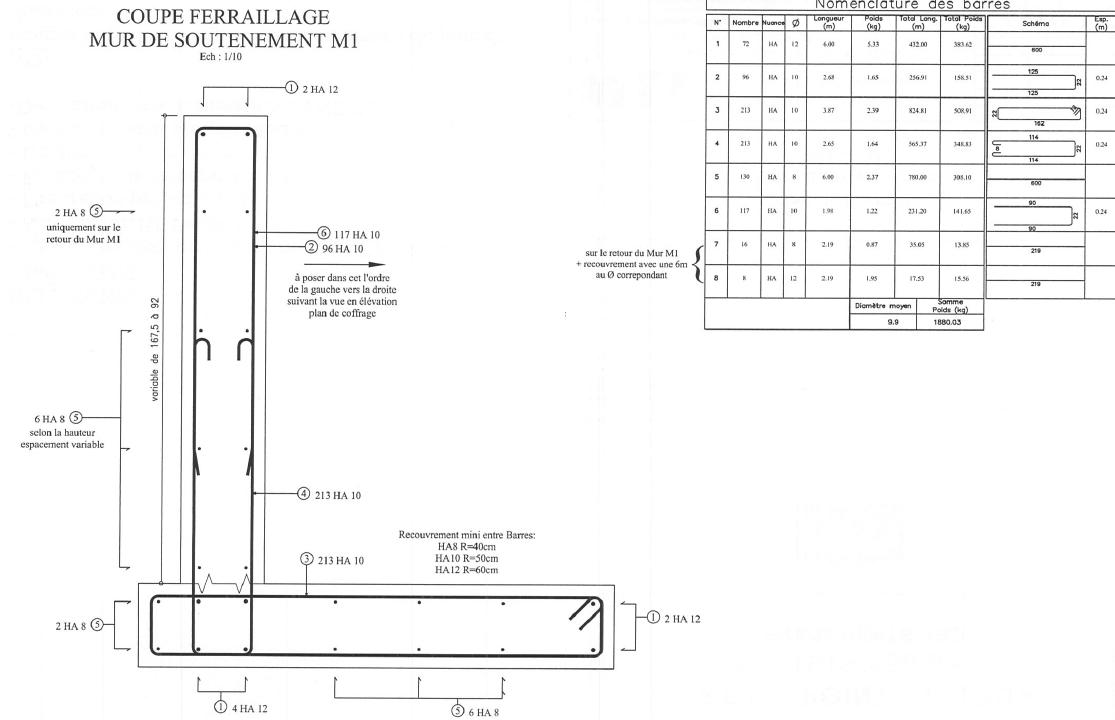

Bonjour, nous avons realiser un mur de soutenement voir document en piece jointe. il y'a l'apparition de fissure environ 2 mois apres. la surcharge sur la rampe est de 2T/m² ( zone de circulation de voiture). hauteur (variable) maxi 1.67m Nos hupotheses : Beton C30/37 acier fe500 enrobage mini : 4 cm fissuration préjudiciable JD tous les 25m (chantier en région parisienne) calcul suivant bael 99 question : A quoi est du l'apparition de ses fissures ?

Bonjour, je dois calculer un bâtiment pour le Maroc en zone de sismicité 2 avec une accélération de A = 0,08. Le bâtiment est un local faisant 8,5 x 3,5. Élévation parpaing creux, dalle sup épaisseur 18cm, dalle basse en dallage sur TP. Ma question : comment calcul ton une dalle suivant la norme sismique RPS 2000 ou PS 92 ? Cette dalle à une surcharge de Q = 0,1 T/m² et CP = 0. Dois je la calculer comme une dalle classique c'est a dire suivant Bael ou euro code 2 ? D'avance merci pour votre aide.

BJR, j'ai une BN de section 60x20 portée 6.175m avec G = 1.6T/ml et Q = 0.4T/ml quand je la calcul en articulée sur ses deux appuis elle ne passe pas : problème de flèche. par contre quand je la calcul en encartée j'ai plus ce problème et donc ma poutre est justifiée. je voudrais savoir si je peux la calculer comme cela y'a t il un danger? c'est une poutre pour un bâtiment d'habitation au PH R+1. Cdt
