Alors je me suis créé une laison "pointe"

Bon j'ai trouvé c'est un fichier xml se trouvant dans le répertoire suivant : C:\Documents and Settings\'UTILISATEUR'\Application Data\Autodesk\Structural\Common Data\2011\ On y trouve: compsec.xml --> base des sections EUROCODE.xml --> base des matériaux EC propData.xml --> ??? RMAT033.xml --> base des matériaux CB71 ruserpro.xml --> base des sections perso. Il faut modifier avec le bloc note ou un éditeur xml. Les variables sont indiquées au début!

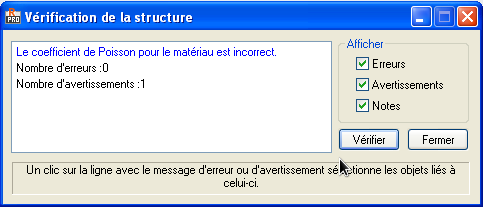

J'ai un soucis avec ce nouveaux matériau car la boite de dialogue de modification du matériau n'offrant pas la possibilité de renseigner le coefficient de poisson, lorsque je lance la vérification de la structure, j'ai le message suivant: Est ce que quelqu'un a une idée pour que je puisse renseigner le coef de poisson? Et s'il y a une possibilité de modifier manuellement la bibliothèque de robot et surtout où est stocker le fichier sur le disque ?

En fait ce module n'est pas disponible avec ta version de Robot, il te faut une version pro pour le module plaques et coques!

Salut, As-tu essayer de suprimer le maillage, de modifier le proprités puis de régénérer ce dernier ?

Déjà un POST, http://www.civilmania.com/forum/robot-structural-analysis-autodesk/8716-tutoriel-robot-structural-analysis-professionnel.html

Salut, une recherche google t'aurai donné: Tutorial Robot Structural Analysis Download - Page (1) - Doocu.com en espérant que çà t'aide, sinon tu peux toujours te référer à l'aide touche F1.

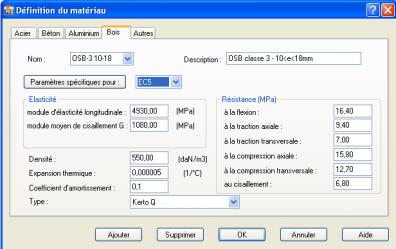

Bonjours, je suis actuellement en plein dans mon mémoire de fin d'étude (licence Pro), ce dernier porte sur la modélisation des murs à ossatures bois mais plus particulièrement sur les panneaux de contreventement avec le logiciel Autodesk Robot Structural Analysis. Celà dans le but de pouvoir justifier des grandes superficies de toitures contreventé par panneaux. Le modèle est assez simple: - 3 montants 45x145mm espacé de 60cm - 2 lisses ( 1 haute et 1 basse) de 45x145mm - 1 OSB3 e=12mm cf schèma Caractristiques de mon OSB: j'ai, comme on peut le constaté sur l'image, relâché les extrémités des 2 lisses et les 4 bords du panneaux mais je n'arrive pas à rattacher le montant central au panneau. Est-ce que je dois forcement passer par la misse en place de liaisons rigides simulant les pointes ? et si tel est le cas dois-je donc de se fait prendre en compte l'extrement du panneaux par rapport à l'axe des montants ? ps: j'ai pour objectif de rédiger un tuto par la suite si mon modèle est validé.
