MOKHTAR122

bonjour, VOIR LES FICHIERS JOINDRE

bonjour,

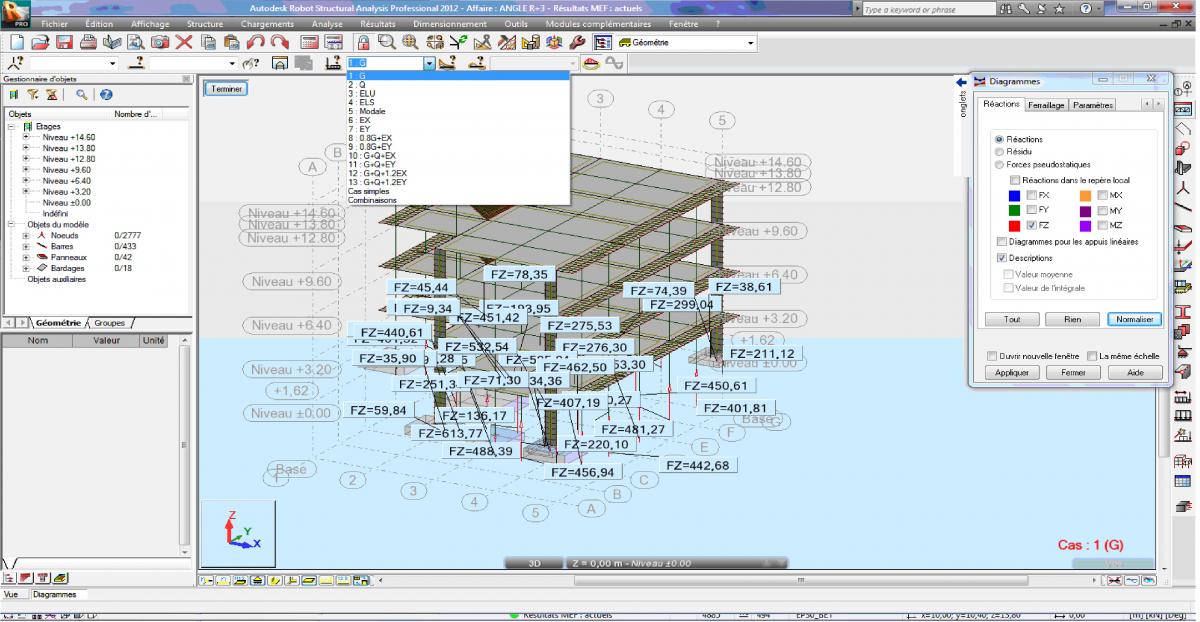

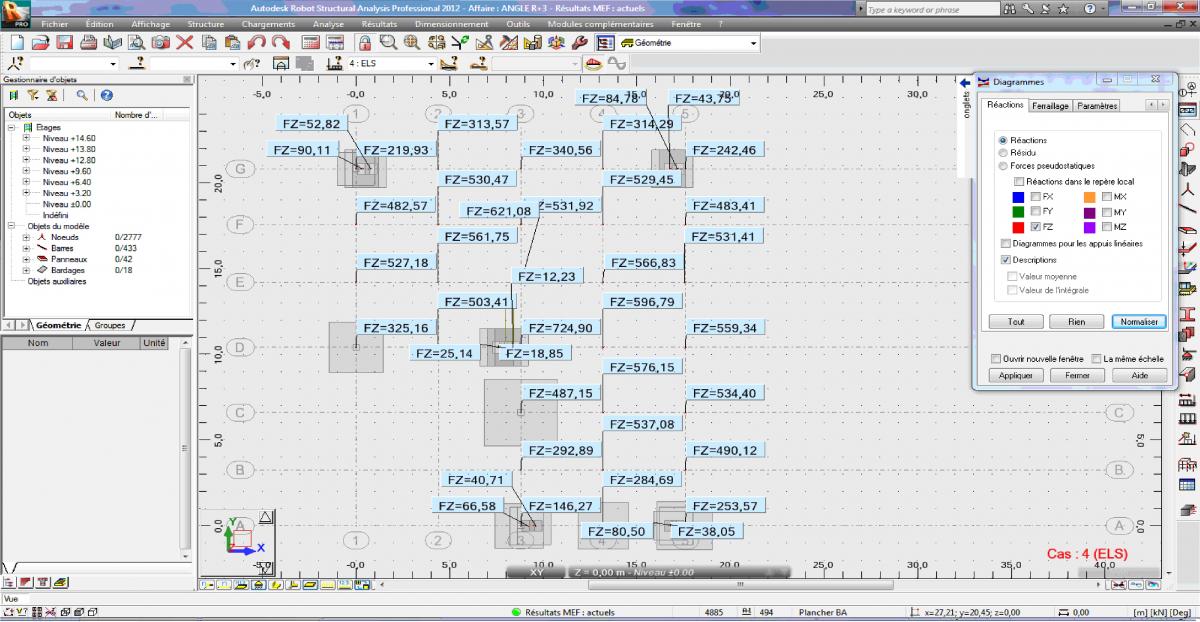

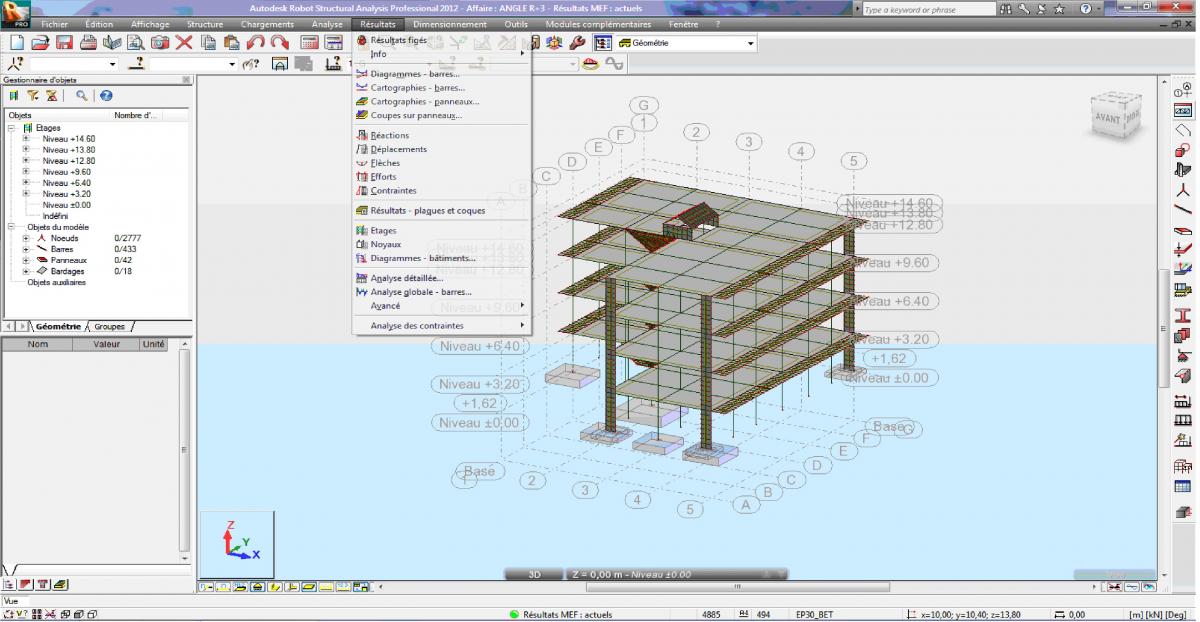

bonjour, pour les semelles isolées si la réaction retirer du logiciel de modélisation

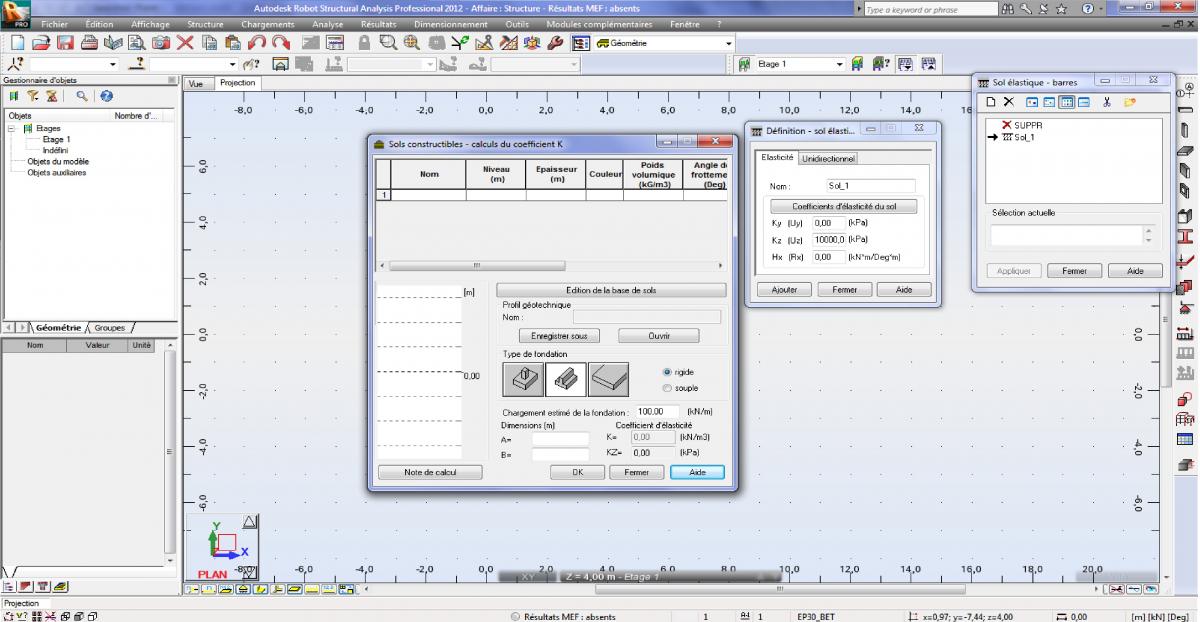

bonjour, on a 3 type de fondation isolee,filante,radier Semelle isolée avec cotes un x B. L'unité du coefficient KZ est (force/longueur). Une valeur calculée KZ = K * A * B peut être appliquée lors de la définition du coefficient d'élasticité dans la boîte de dialogue de définition de l'appui. Semelle filante avec cotes A (longueur de semelle filante) et B (largeur de semelle filante). L'unité du coefficient KZ est (force/longueur^2). Une valeur calculée KZ = K * B peut être appliquée lors de la définition du coefficient d'élasticité dans la boîte de dialogue de définition du type d'élasticité du sol. Fondation plancher avec cotes A x B. L'unité du coefficient KZ est (force/longueur^3). Une valeur calculée KZ = K peut être appliquée lors de la définition du coefficient d'élasticité dans la boîte de dialogue de définition du type d'épaisseur des panneaux. pour le chargement retirer l'effort N pour Semelle isolée ,calculer la charge liniere sur la semelle filante et surfacique pour radier par les methodes manuelles est entree dans la case de chargement estime

SALUT LE FORUM POUR LE CALCUL DES SEMELLES SOUS LES COMBINAISONS SISMIQUE (G+Q+E et 0.8G+E)ET POUR LA VÉRIFICATION DE LA CONDITION DE NON REVERSEMENT (e=M/N< B/4 ) RPA ART 10.1.5 ON A DEUX MOMENTS UN SENS (dim A) L'AUTRE SENSB EST CE QUE CETTE CONDITION DOIT ÊTRE VÉRIFIER DANS LE SENS (A) AUSSI (e=M/N< A/4 )?

SLT LE FORUM APRÈS LA MODÉLISATION DES STRUCTURES SUR ETABS CE LOGICIEL NE DISTRIBUA PAS LES CHARGES INCLINÉE SUR LES DALLES ET PLANCHER INCLINÉE ? DONC LE CALCUL DES DESCENTE DES CHARGES EST OBLIGATOIRE SUR LES ÉLÉMENTS INCLINÉ MAIS POUR SAP 2000 ET ROBOT BAT CES LOGICIEL FAIT LA DISRIBUTION AUTOMATIQUE

SLT LE FORUM LE CTC EGSIGE DES VOILES OU DES TRUMEAUX QU'EN A LE PREMIER MODE UN MODE TORSION POURQUOI?

MERCI MAIS COMMENT CALCULER 1-MRXX ET MRYY 8.Chapitre V- Dimensionnement des structures en portiques autostables avec Poutres Faibles – Poteaux Forts En utilisant le diagramme d’interaction 2- ainsi pour les poutres quel formule vous avait utilisé sur le m chapitre

Salam a touts ci un petit programme pour le calcul de spectre de réponse sous excel

merci!! infineniment mes frères de me repend a ces question alors je fait rappel sur : article RPA 2003 : 4.43. Calcul des déplacements Le déplacement horizontal à chaque niveau "k" de la structure est calculé comme suit Dk = R Dek (4.-19) Dek : déplacement dû aux forces sismiques Fi (y compris l’effet de torsion) R : coefficient de comportement le déplacement relatif au niveau "k" par rapport au niveau "k-1" est égal à : Dk = Dk - Dk-1 1-Pour la methode statique equiv Fi : forces sismiques calculer par la formule 4-11 sans pondération 2-Alors dans l’ utilisation de la méthode spectrale les forces sismiques Fi sont due a l’action de Ex et Ey selon la situation de joint sans pondération Juste ou faut ! 7.6.2 Dimensionnement du noeud vis-à-vis des moments fléchissants Il convient de vérifier pour les portiques participant au système de contreventement et pour chacune des orientations possibles de l'action sismique que la somme des moments résistants ultimes des extrémités de poteaux ou montants aboutissant au noeud est au moins égale en valeur absolue à la somme des valeurs absolues des moments résistants ultimes des extrémités des poutres ou traverses affectés d'un coefficient majorateur. de 1.25 (voir Figure 7.6). Cette disposition tend à faire en sorte que les rotules plastiques se forment dans les poutres plutôt que dans les poteaux. Néanmoins, cette vérification est facultative pour les maisons individuelles et les deux (2) derniers niveaux des bâtiments supérieurs à R+2. |Mn| + |Ms| 1.25 ( |Mw| + |Me| ) |M’n| + |M’s| 1.25 ( |M’w| + |M’e| ) Mn=! Ms=!..... pour la justification des note de calcul et merci

SALEM A TOUS J’ai des pets questions : 1-Quel Combinaisons a utilise pour le calcul des joints sismique entre deux bloc – art 5.8 RPA 2003 (dmin = 15 mm + (d1+d2) mm >=40mm). 2-Comment calculer le joint de dilatation (Quel formule). 3-pour le calcul des poteaux par la COMB (G+Q+1.2 E) on le calcul a l’ELS ou a l’ELU . 4-Quel sont les moment (combinaison) a utilise pour la vérification de la rotule plastique. en fin j'ai parlé avec plus que 10 ingenieurs (4 de CTC ) pour me repend a ces question les tous faire (Haut les mains)

SALEM A TOUS J'AI UNE QUESTION POUR LE CHOIX DE TYPE DE COUVERTURE ET LA TÔLE DISPONIBLE A UTILISER POUR LA STRUCTURE ARC :sad:

SALEM A TOUS Tu peut avec logiciel ESOP (ROBOBAT) il y ‘a une feuille de calcul des tassement a partir les essais pressiométriques
