serge49

Bonjour, Je me sert des toles qui seront soudées sur les profilés IPE pour reprendre un moment de flexion complémentaire. Dans mon cas, j'appelerai cà des semelles de renforts plutot que des étrésillons.. Cordialement, Serge

Voici un récapitulatif de ma poutre, est ce que cela vous parait correct (section...) ? Les toles seront soudés sur les IPE (a=8mm) seulement dans les 4 coins ? Autre dispositions constructives ? Merci

Non je remplace la structure treillis par la poutre caisson. Concernant les raidisseurs, ma section n'est pas sensible au voilement, elle respecte les élancements limites et je n'ai pas d'effort de torsion. Est ce que les raidisseurs sont indispensables ? Merci

Auriez vous les réferences de l'ouvrage de Drouet ? Editeur, nom du livre ? Merci

Bonjour, Finalement, je vais faire un caisson composé de 2 IPE 600 sur lequel je viens soudé des toles continues. Faut il prévoir des raidisseurs à l'intérieur du caisson ? Si oui, comment déterminer l'espacement et l'épaisseur de ceux ci ?. MErci

Bonjour, Je souhaite soudé un IPE 120, l'épaisseur de l'âme est de 4.1mm. L'eurocode impose une épaisseur minimal du cordon de soudure de 3.0mm. D'autre part, la littérature indique que dans le cas d'un cordon d'angle posé des deux cotés d'une tôle, la gorge a ne doit pas dépasser 0.5 * l'épaisseur de la tôle afin de ne pas là bruler totalement lors du soudage. Soit dans mon cas a max = 0.5 * 4.1 = 2.05 mm. Dois-je réaliser des soudures de 2 mm ou 3 mm ? Merci Serge

Bonjour, Je vais partir sur deux HEB soudés ensemble. Je pense souder des plats pour relier les ailes des HEB entres elles. Est ce qu'il ya des règles pour déterminer l'espacement et l'épaisseur des plats ? Est ce qu'il est necessaire de vérifier le deversement de ce type de poutre ? Merci Serge

Ok, donc si je ealcul le moment à la base de ma semelle : M = M poussée - M butée = 0.888 - 0.500 = 0.388 t.m Cependant, si dans un autre calcul, mon effort de butée est supérieur à l'effort de poussée. Est ce que le moment en pied est nul ? Exemple : Si je prend : Gamma du sol : 2t/m2 un coefficient de poussée active ka = 0.5 un coefficient de butée Kp = 3 une hauteur coté poussée H1 = 3 m Une hauteur coté butée H2 = 2.0m Soit une poussée de : 1/2 x 2 x 0.5 x 3 = 1.5 t et une butée de : 1/2 x 2 x 3 x 2 = 6t. Un moment pour la poussée de : 1/3 * 3 * 1.5 = 1.49 t.m Un moment pour la butée de : 1/3 * 2 * 6 / 2 = 1.99 t.m (y compris le coefficient de sécurité de 2). Moment en pied = 1.49 - 1.99 = -0.50 t.m. (Incohérent ?). Merci Serge

Je suis d'accord que généralement la butée ne doit pas être pris en compte (fouille future,...) mais dans mon cas je veux en tenir compte, je suis sure qu'elle sera présente. Comment l'intégrer dans mon calcul ? Comment obtenir le moment en pied ? Merci

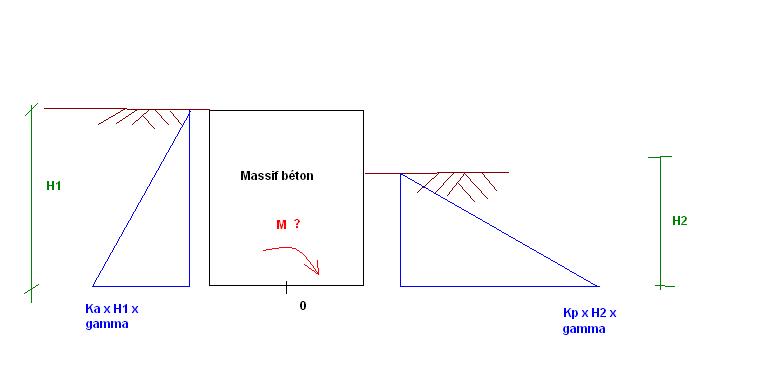

Bonjour, Je souhaite vérifier une semelle en prenant en compte la butée du sol. J'ai besoin de calculer les sollicitations en pieds de semelle. Voici mon probleme Si je prend : Gamma du sol : 2t/m2 un coefficient de poussée active ka = 0.5 un coefficient de butée Kp = 3 une hauteur coté poussée H1 = 2 m Une hauteur coté butée H2 = 1m Soit une poussée de : 1/2 x 2 x 0.5 x 2 = 1 t et une butée de : 1/2 x 2 x 3 x 1 = 3t. Le problème c'est que je trouve avec une force de butée supérieur à la force de poussée. Je pense que ce résultat n'est pas cohérent, comment fairte pour déterminer le moment en pied de semelle en prenant en compte la butée ??? Existe il de la littérature sur le sujet ? Merci Serge

Cf. Sujet dans la partie Géotechnique.

Bonjour, Je suis entrain de concevoir une poutre de 13 m de portée permettant de soulever une charge de 150t. Je souhaite utiliser des profilés type HEB ou IPE. Que pensez vous de la disposition de profilés ? Est que le logciel ROBOT permet de verifier ce type de structure, et plus particulierement calculer les soudures, les raidisseurs, verifier le voilement et le deversement ? Cordialement, SERGE

Est ce que le faite de positionner des raidisseurs sur appuis avec des ancrages pour tenir la semelle inférieur permet de considerer que la rotation longitudinale est bloquée (appui type fourche) ? Merci pour ces réponses enrichissantes. Serge

Bonjour, J'ai une poutre sur 2 appuis (HEB 300 longueur 12m). Est ce que le maintien latéral est obligatoire sur appui (antideversement). Si oui, est ce qu'un maintien de la semelle inférieur est suffisant. Quel est la méthode de calcul pour obtenir l'effort de deversement sur appui . Cordialement, Serge

Bonjour, Je cherche à dimensionner les ancrages pour supporter des consoles métalliques dans un plot en béton armé de 40 cm de haut. Les actions sont de 5.3 t en cisaillement et 5.3 t en traction à l'ELU (Cf Plan ci joint). Quel est le reglement à respecter sachant que je souhaite réaliser des ancrages avec des barres HA ou des barres Arthéon (tige de serrage des coffrages) ? Quel est la distance au bord à respecter ? Faut il verifier l'arachement du béton (cone, effet de groupe,...) comme pour une cheville ? Cordialement Serge Ancrage-Console.pdf
