bifadn

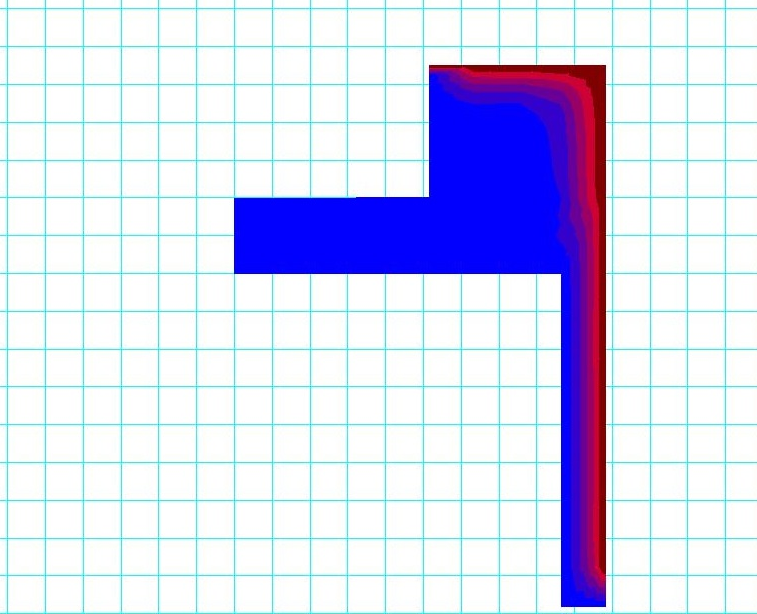

Bonjour, j'ai à faire à une poutre de couronnement sur un quai maritime en paroi moulée. Après avoir généré le modèle sur Robot, je cherche à verifier les resultats par un calcul manuel. L'objet est certes appelé poutre, mais son élancement ne repond pas aux hypothèses de la RDM. Je cherche donc un document, une méthode simplifié, qui permet de trouver les contraintes dans un massif en béton soumis à un chargement statique. (ci joint la section de la poutre: la plus grande cote est 4.3m , la longueur de la poutre est 10m ) Merci d'avance

1) Le double Laplacien doit etre nul , donc tu trouvera une relation qui permettra ceci. 2) Tu calcule les contraintes par les relations connu Sigma x (resp y) = double derivée de Phi par rapport à y (resp x) Sigma xy = - double derivée de Phi par rapport à x et y tu trouves alors le tenseur de contraintes et tu verifie les conditions aux limites, ce qui va te permettre de trouver toutes les constantes tu remplace les cst trouvées dans l'expression du tenseur de contraintes. 3) Lois de Hook te permet de calculer le tenseur de déformation (epsilon) tu retrouves U et V grace aux relations qui relient leurs dérivées aux déformations Cordialement

en fait pour l'état saturée, je croie que c'est pour observer le comportement du sol à court terme :proud: . Mais j'attend plus de détails :tongue:

Bonjour, Je suis nouvaeu dans ce forum et je cherche quelques informations sur l'essai oedometrique aupres de vous qui etes ingénieurs ayant de l'experiences. 1) Pour quelles raisons on effectue cet essai ? 2) Qu'est ce que le module oedometrique Eoed ? 3) Pour quels ouvrages on effectue le test ? 4) Pourquoi on fait l'essai à l'état saturée du sol ? Merci d'avance.
