C.METALLIQUE

Vous savez pour le contreventement , ainsi que les Stabilités en X, on considère que les Diagonales travaillant en traction seulement, d'ailleurs pour les stabilités en X l'élancement est limité à 300 même. c'est pour éviter le fléchissement sous le poids propre. pour ce qui est de la cornière ,si vous êtes en dépassement de l'élancement ,passer à la L 70x70x7. pour mon cas généralement c'est ce que j'utilise. pour le détail des crapauds, je vais essayer de vous trouver ça en fichier électronique sinon je ferais un dessin à main levé et je vous le scanne. pour ce qui est de la remarque de Mariem.B, Bien sûr ça reste un choix de fixer sa propre exigence. mais à mon humble avis vu que la diagonale travaille en traction et l'élancement ne va pas influer sur sa contrainte de calcul, et avec tout les coefficients de sécurité imposés la limitation déjà exigée est suffisante. Merci.

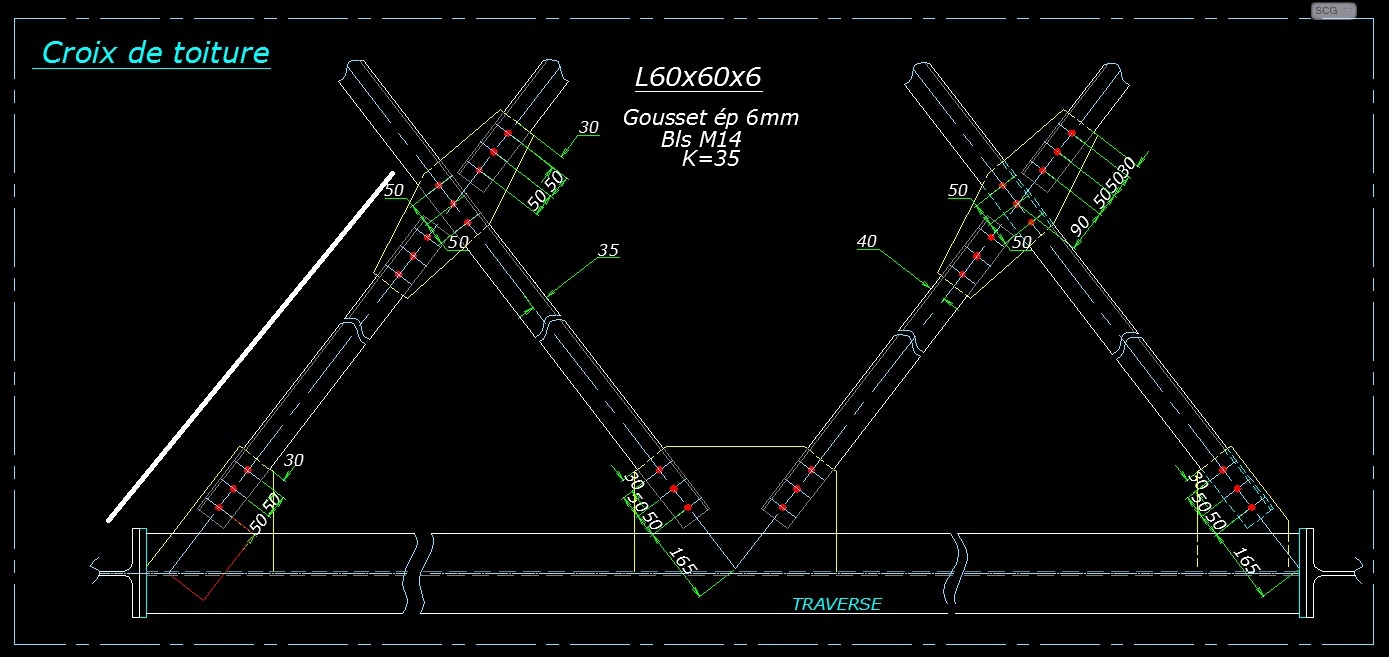

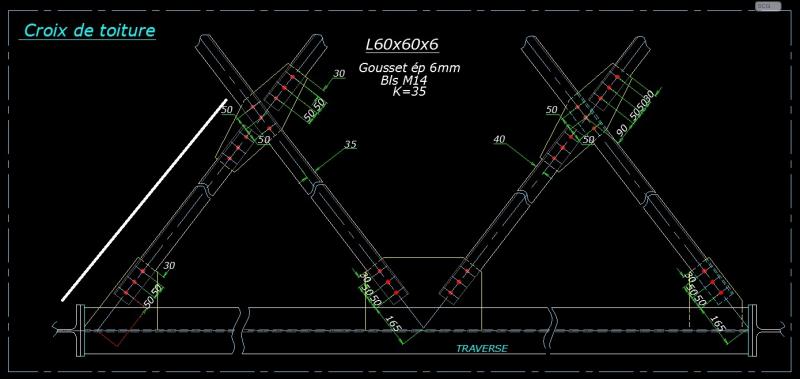

Je m'excuse pour le retard, La longueur de flambement c'est la distance de la traverse jusqu'au point d'intersection avec l'autre barre. dans le plan du contreventement. et dans le plan perpendiculaire c'est la même chose. dés fois pour éviter que la cornière ne fléchisse sous sans propre poids on ajoute des crapauds qui la maintiennent sur quelques pannes. maintenant coté fabrication on diminue la longueur des CV généralement de 1 à 2 mm pour la mettre sous tension dés le départ et empêche le fléchissement sous son propre poids.

Est ce que vous pouvez m'envoyer un croquis même si c'est à main levé que vous pourrez scanner?

Limiter vous dans ce cas à 210, toute fois si vous maintenez votre cornière au pannes par un système de crapaud, vous diminuer considérablement votre élancement dans un sens. Il ne faut pas oublier que dans l'autre sens la longueur à utiliser pour le calcul de l'élancement n'est pas la longueur de la barre en totalité, mais on doit tenir compte de son croisement avec l'autre pièce de contreventement.

Bonjour, La limite d'élancement dépend de la position de la pièce dans la structure, et sous quel charge elle travaille. ( Traction, Compression ou les 2 cas.).
