  1. Je vous remercie Monsieur Nizar pour votre aide précieuse. Voilà en fait : pour les actions : On opte pour une épaisseur de la dalle de 12 cm. on obtient donc une valeur du poids propre 300 daN/m² Poids du revêtement (7cm) : 140 daN/m² Poids du faux plafond/Enduit : 30 daN/m² Dispositif anti-feu (sprinkler) : 10 daN/m² Donc la charge permanente de la dalle mixte est 480 daN/m² Pour la charge d'exploitation g pris 400 daN/m² parce que c une halle destiné au commerce pour le vent g pensé que vu ma structure irrégulière je devrai entrer manuellement mais je pense que vs avez raison, j'utiliserai robot. Pour le plancher mixte g pris 3 niveaux de poutres : solive espacée de 1 m et sommier espacée de 5. Pour les poteaux c en fait deux poteaux de hauteur 8 m qui sont encastrée donc j'ai modélisé qu'un seul puisque c la même chose. Pour les poutres je voudrai faire une poutre treillis mais g des problème de hauteur, il faudrait qu'elle soit minime.Est ce que vs avez des suggestion ? En fait g séparé ma structure en 2 blocs voici ma dernière version.http://www.mediafire.com/?a6c153tspctstz6 Merci encore pour votre aide. Et bonne journée !
  2. Bravado a posté un message dans un sujet dans Charpente métallique
    Salut à tous, bon voilà j'ai un plancher mixte et par souci économique j'ai pensé à cette conception avec des solives et des poutres maitresses en treillis ou en PRS. (conception sans sommier) Est ce que cette configuration est possible ? Merci et bonne soirée.
  3. Bravado a posté un message dans un sujet dans Charpente métallique
    Merci
  4. Bravado a posté un message dans un sujet dans Chantier et Réalisation

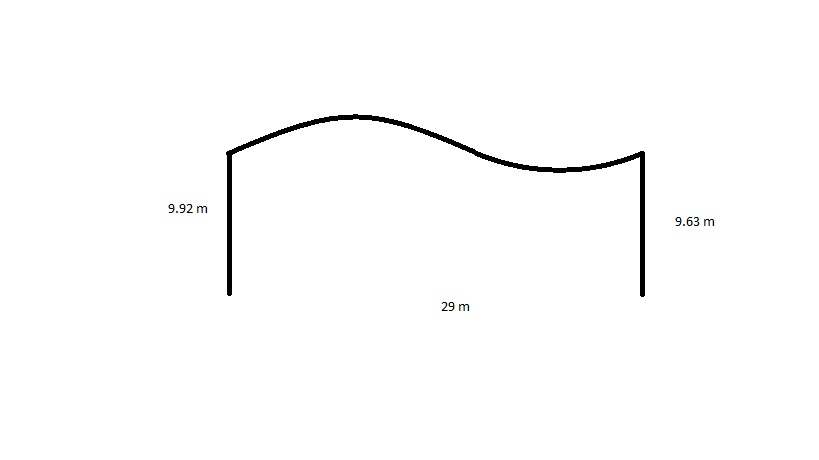

    salut tout le monde , j ai un batiment charpente dont la toiture représente un cas qui sort de réglement NV65 , la forme de toit est une association d'une voute convexe et une voute concave ( voir figure ci joint ) : données : 1. la voute convexe : fleche 1.37 m et longueur de 14.80 m 2 la voute concave fleche -0.50 m et longueur de 14.20 m
  5. Bravado a posté un message dans un sujet dans Charpente métallique
    bonsoir, pour le CM66 en ce qui concerne la résistance des pannes vous prenez la plus défavorable : 1,33 G + 1,5 Q 1,33 G + 1,417 (Q+Wn) 1,33 G + 1,417 (Q+Wn) G + 1,75 Wn G+Q+1.75 Wn pour le calcul au déversement vous prenez la combinaison la plus défavorable au soulèvement pour le calcul de la flèche vs prenez la plus défavorable à l'ELS : G + Q G + Q + Wn G + Wn pour la deuxième question c'est la même chose, sauf que pr la première méthode vous gagnerez pas mal de temps
  6. Bravado a posté un message dans un sujet dans Charpente métallique
    Bonjour tout le monde, Une question me tracasse, est ce qu'on est obligé de placer des potelets au niveau des montants pour acheminer l'effort du vent pour le contreventment de la structure,ou bien ce n'est pas la peine si on est lié par des contraintes architecturales ? Dans ce cas,est ce que seul les montants encaisseront la force d'entrainement et les pannes sablière tout l'effort du vent ? bonne journée à tout le monde
  7. Bravado a posté un message dans un sujet dans Charpente métallique
    merci pour la réponse, en fait je voudrais d'abord calculer les traverses pour la pemière variante (métallique seulement), ensuite pour la deuxième (mixte) donc est ce que des profilés genre HE400 est totalement justifié pour la conception métallique seulement ou c'est surdimensionné ?
  8. Bravado a posté un message dans un sujet dans Charpente métallique
    Salut à tous, voilà j'ai un souci de conception pour ma structure métallique. j'ai des traverses (de 20 à 28 m) qui supportent un plancher mixte Les charges sur la traverse (G= 1600 daN/ml et Q= 1200 daN/ml ) j'ai a essayé de mettre une poutre treillis, mais le problème est que j'ai des contraintes de la hauteur vu qu'il faut pour une poutre treillis une hauteur de 1/10 jusqu'à 1/15 de la portée. j'ai mis un poteau au milieu, mais ça passe avec des profilés très grands. est ce qu'il y a une façon de minimiser les profilés sachant qu'au maximum je peux mettre un poteau au milieu de la traverse. Merci, et bonne soirée.
  9. Bonsoir, merci pour la réponse. Pour le vent, j'ai du faire entrer les charges manuellement vu qu'il n'y a pas de symétrie de la structure, j'ai donc choisi de faire entrer la valeur défavorable pour le long pan des deux côtés, puisque le vent peut venir des deux côtés.est ce que je me suis trompé ? merci encore une fois !
  10. Bonjour tout le monde, Donc voilà mon problème c'est que je suis entrain de travailler sur un projet de charpente métallique. ma structure est une halle en CM avec un étage niveau +2.5 et un autre +8.6. (plancher mixte) Le problème est avec la conception. quand j'ai modélisé ma structure sur Robot, je n'ai pas pu trouver des profilés convenables pour les traverses (profilé trop grand genre HEA600) donc ma question est ce qu'il n'y a pas une façon d'améliorer la conception ? une autre question pour les poteau j'ai mis 2 le premier d'une longuer de 8.5 et l'autre de 8 m cependant je trouve que celui qui repose sur le sol n'est pas le plus sollicité avec un ratio très bas. comment est ce possible ? voici le lien du fichier Robot http://www.mediafire.com/?egml5r04i48p2rg Merci et bonne soirée à tous.
  11. Bonjour à tous, Je vous remercie abdeslambrahim & walidi pour votre aide. Bonne journée !
  12. Bonjour chers amis , donc voilà mon problème est le suivant : je suis entrain de saisir une charge horizontale répartie sur une petite longueur d'un poteau plutot que la longueur entière, mais je n'y arrive pas. j'ai pas trouvé cette option dans robot structural analysis.si vous pouviez m'aider j'en serai reconnaissant. Merci et bonne soirée !
  13. Bonjour tout le monde, svp je cherche un livre sur les structures métalliques : CHARPENTES MÉTALLIQUE Conception et dimensionnement des halles et bâtiments volume 11 Merci d'avance pour votre aide
