MaxKlank

Bonjour Aimé, Je te remercie pour ton aide. Finalement, j'ai eu un bon feeling, j'avais cherché cette méthode avant de créer ce poste. Il s'avère que cette méthode est la bonne. Ton document est pas mal. Merci encore. Bonne continuation. MK

bonjour, Pouvez-vous me transmettre le document en question, comme vous me l'avez promis ? Cordialment, MK

bonjour, Merci beaucoup !!

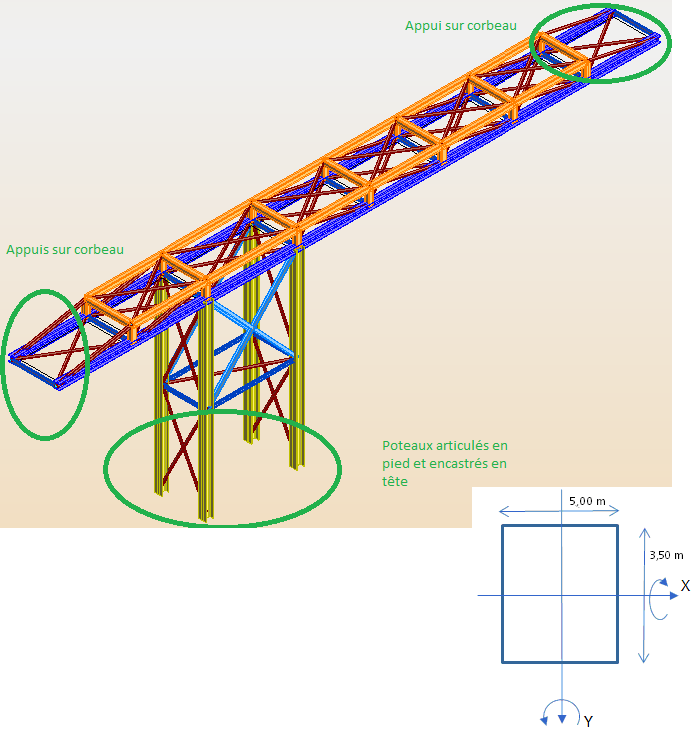

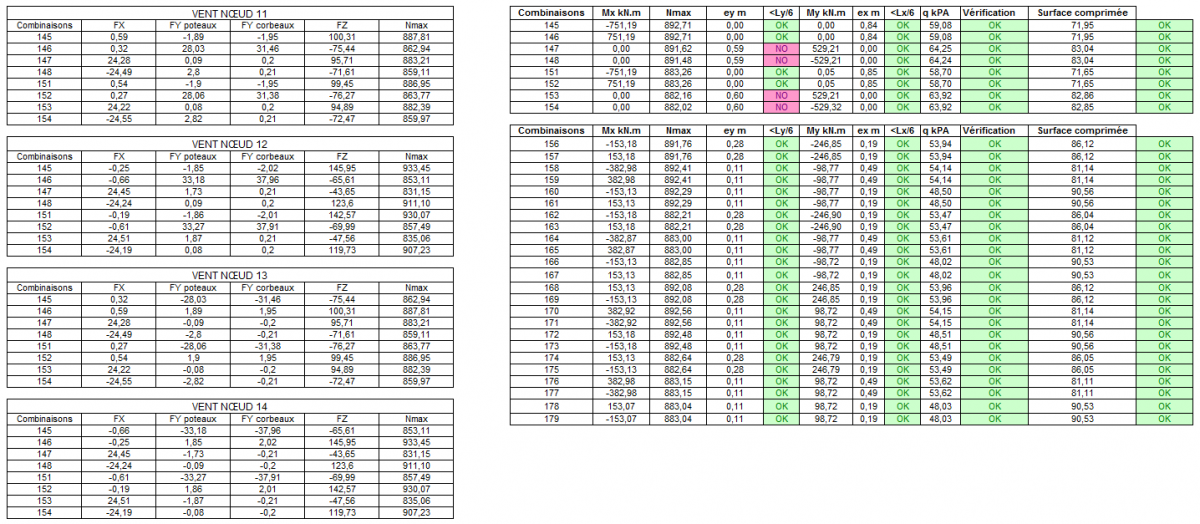

bonjour, Voici la géométrie de la structure en PJ. Appui des 2 HEA longitudinaux sur 4 corbeaux de part et d'autre de la passerelle. Mon massif a pour dimension 5x3,5x1,0h, soit un poids de 437,5kN. Les poteaux sont positionnés et centrés sur le massif avec un entre-axe selon X de 3,00m et selon Y de 1,50 m. La hauteur des poteaux est de 6,00m. Pourriez-vous m'aider pour la stabilité globale de cette structure ? - la tenue du sol sous le massif, (avec méthode de Meyerhof et méthode de Navier) - la stabilité au renversement. Je ne m'en sors pas et c'est assez urgent ... ! -Capacité portante du sol ou tenue du sol : Des résultats sous forme de tableau excel sont en PJ. Ces tableaux regroupent les calculs qui ont été effectué pour la stabilité au renversement pour différentes combinaisons. Pour calculer Mx, j'ai fait la somme algébrique (des efforts selon Y issus des descentes de charge sur les corbeaux et pieds de poteaux) * hauteur des poteaux de la structure Mx=(Fy_poteaux +Fy_corbeaux))* h De, même pour calcul My, mais sans la DDC sur les corbeaux (car le déplacement selon la longueur du rack est autorisé par définition de ma structure). My=Fx*h Nmax est calculé comme la somme algébriques des efforts verticaux, poids du massif compris. Les excentrements de charges : ex=Mx/Nmax et ey=My/Nmax Enfin la contrainte amenée au sol sous le massif est égale seloàn la méthode Meyerhoff à q = Nmax / [ (Lx-2*ex)(Ly-2*ey) ]. Pouvez-vous me dire si c'est bien fait ? SVP Ensuite je souhaiterais appliquer la méthode de Navier pour avoir une approche plus fine du problème, mais je ne l'ai jamais utilisée. Stabilité au renversement : Pourriez vous m'aider sur ce sujet aussi? Il y a 4 directions principales à étudier, je pense. Les directions selon X et Y, et les diagonales du massif. J'ai fait un début de cette étude et selon X j'arrive à avoir des résultats cohérents mais selon Y, ca ne marche pas ... Pourriez-vous sérieusement m'éclairer? Bien cordialement, Maxime

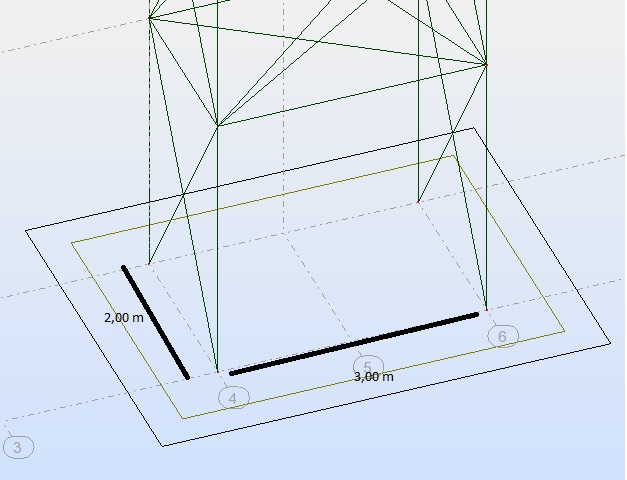

bonjour, Désolé du retard pour répondre. J'ai schéma de la géométrie du problème. Cordialement, Mk

Bonjour, J'ai un sujet pour un dimensionnement d'un massif commun à 4 poteaux supportant une passerelle posée sur des corbeaux en façade de deux bâtiments. Les appuis sur les corbeaux sont relâchées suivant la longeur de la passerelle. Les poteaux sont articulés en pieds. Je dois dimensionner ce massif suivant : - la tenue du sol sous le massif, - la stabilité au soulèvement par poussée hydrostatique, - la stabilité au glissement, - la stabilité au renversement. Pour les 3 premiers j'ai pas de problème, en revanche je sèche sur la staibilité au renversement, suivant cette typologie de massif. Pouvez-vous m'indiquer la méthode ? ou bien un ouvrage ou un exemple ? Je reste à votre disposition et dans l'attente de votre réponse je vous remercie de l'attention que vous portez à mon message. Cordialement.
