Bonjour, Tout est dans le titre, je me demande quel sont les avantages et inconvénients et le type d'utilisation pour chaque méthode. Merci bcp

bonjour, D'après mes recherches la pince mini ( transversale et longitudinale ) et de 1,2xd0 donc 1,2x 22= 26,4 or ici j'ai 50mm je suis dans le cas ou il n'y a aucun risque contre la corrosion puisque c'est à l'intérieur de mon bâtiment. http://btscm.fr/dicocm/G/OUVRAGES_SIMPLES/ASSEMBLAGES.pdf#page=4&zoom=auto,701,677 Si j'ai bien compris le tableau page 4 je peux me passer de la vérification des pinces maximales ? (surtout la distance entre boulon qui est d'environ 60cm ? Merci pour vos réponses

J'ai un cours qui m'indique que la pince mini est comprise entre 1,,5d et 2,5d (pince transversale) et 1,5D et 4d (pince longitudinal) . Ensuite concernant la distance entre boulons celle ci doit être entre 3 et 10D

bonjour, Je suis en train de chercher une autre solution à mon avis si je ne trouve rien j'envisagerais de passer sur boite à grain par contre quelle type de VIS dois-je utiliser pour fixer le bardage sur le HEB des autoforeuses ? Merci d'avance

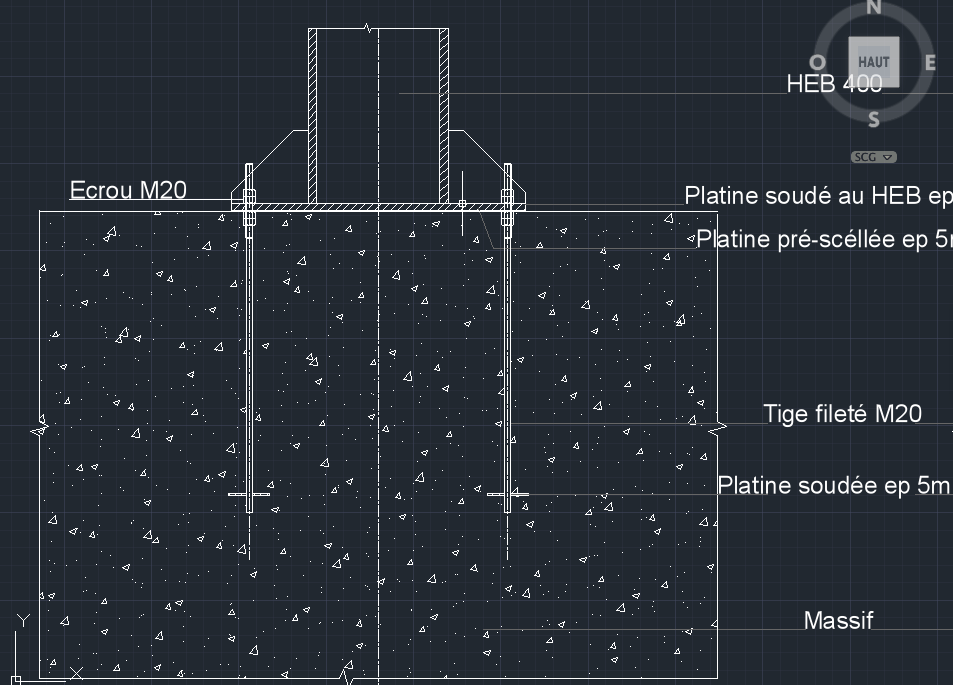

bonjour, après vos remarques voici mon dessin la platine dans le béton qui est soudée à la tige filtée fait 120X120X5 mm

bonjour, on pourrait peut-être la prolonger une partie de la semelle et y fixer le bardage dessus puis fixer l'autre partie sur le nez de la dalle et laisser une partie libre

bonsoir, Des nouvelles pour ma question ?

Je pensais, (en ordre de grandeur) à mettre 5mm pour la platine qui permet de maintenir les boulons en place et 20mm pour le poteau

le plateau fait environ 50cm il y a des lisses de bardages mais elle sont dans l'autre sens donc on ne les voit pas. Existe t'il une autre solution pour fixer le bardage sans prolonger l'aile du HEB ?

bonjour, tout à fait, cette solution est correct ? par contre l'aile du poteau est à 9 cm du bord de la dalle cette solution reste quand même viable ? la fixation se fait par prè-scellement il n'y aura pas de trou de scellement J'ai mis le HEB de telle manière que mon isolation extérieur soit dans la continuité du bardage et ainsi éviter une "cassure" entre les deux

bonjour,

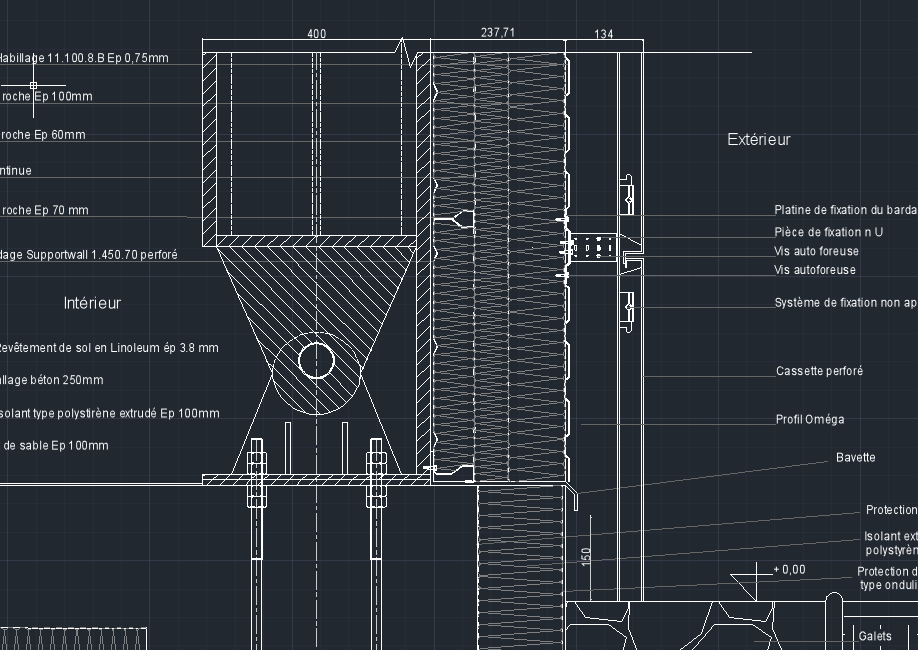

bonjour, voici au point auxquelle j'en suis j'ai prolonger le HEB d'un côter car je dois pouvoir y fixer un plateau de bardage métallique dessus. selon vous est-ce correct ? Merci bcp

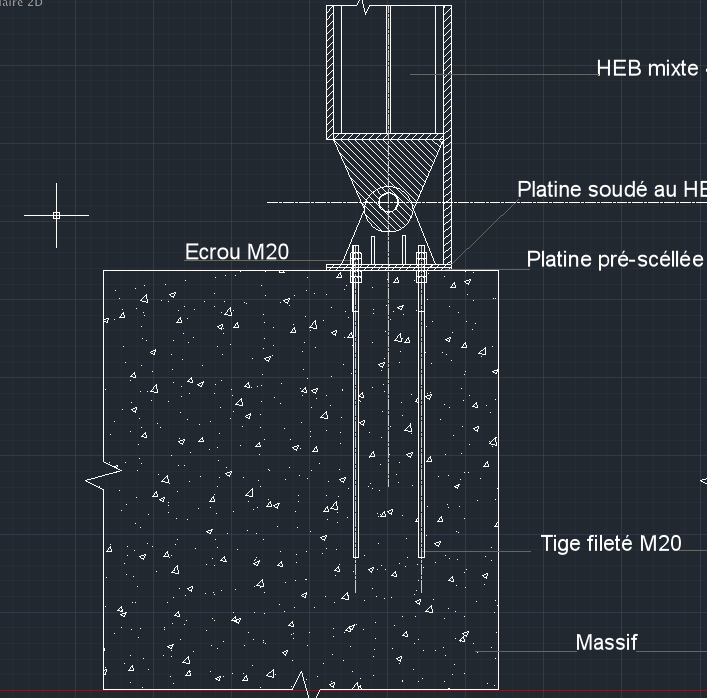

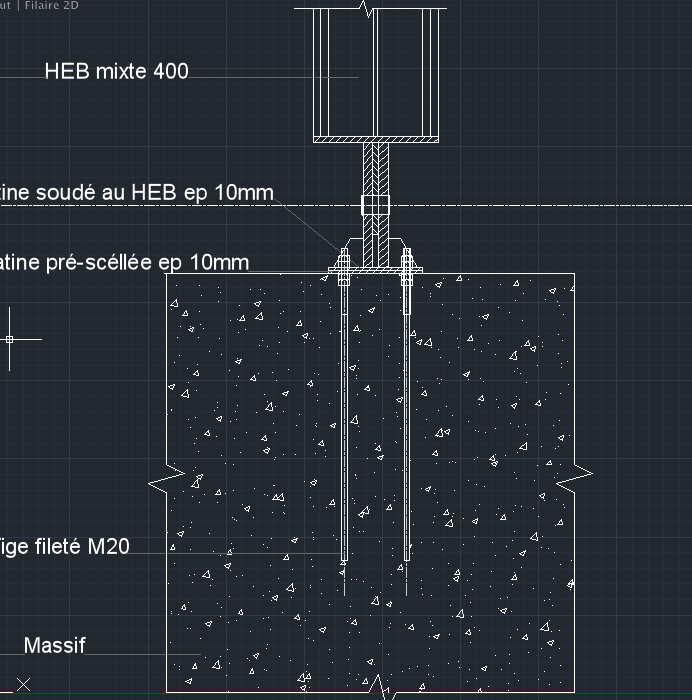

bonjour, merci pour votre réponse, sauriez vous m'expliquer l'utilisation de cerclip plutôt que la deuxième solution ? sauriez vous me dire quelle poteau c'est ? dans mon cas c'est un HEB mixte 400

bonjour, Merci pour ces remarques, aurait tu des ordres de grandeur pour l'épaisseur des plats ? en bout de tige il faut un plat avec un écrou alors je suppose ?

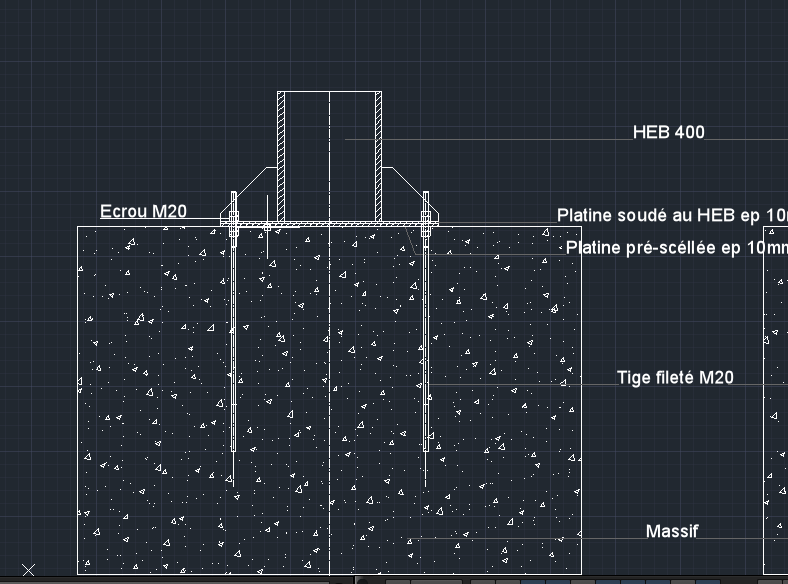

voici une capture d'écran de mon détail sur autocad est ce correct ?
