  1. Bonjour, @keuj84 : D'accord, je vais essayer de trouver les caractéristiques de résistance du mortier. Est-ce vous pensez que ce serait possible de les déterminer à partir de l'Eurocode 6 ? @fakroun : J'ai RSA 2014 actuellement mais pas CBS. Sais-tu comment on peut l'obtenir ? Merci
  2. C'est pas gagné alors ! <_< Sinon j'avais pensé à une autre solution qui est de le représenter par deux barres diagonales travaillant uniquement en traction/compression sachant que dans un mur en maçonnerie la fissure apparait le long des diagonales pendant un séisme. Vous pensez que c'est possible ?
  3. Merci pour votre réponse. Dans mon cas les murs du bâtiment sont en moellon (Voir le lien suivant pour avoir un aperçu du bâtiment : http://www.google.fr/imgres?imgurl=http%3A%2F%2Flesruesdenantes.files.wordpress.com%2F2013%2F09%2Fp1030190.jpg&imgrefurl=http%3A%2F%2Flesruesdenantes.wordpress.com%2F2013%2F09%2F13%2Frue-desire-colombe%2F&h=750&w=1000&tbnid=LZIkx9GH3DAF4M%3A&zoom=1&docid=eAEUyfWNDe-VqM&ei=s8U6U6l4qJLRBaeWgcAH&tbm=isch&client=firefox-a&iact=rc&dur=188&page=1&start=0&ndsp=55&ved=0CH8QrQMwDQ ). Quels sont les paramètres sur lesquels ont peut jouer dans Robot pour modifier les propriétés d'un voile ?
  4. Bonjour, Afin de vérifier des bâtiments existants au séisme j'aimerais pouvoir les modéliser sur Robot. J'aimerais donc savoir s'il est possible de modéliser d'une quelconque manière les murs porteurs en maçonnerie d'un bâtiment sur Robot. J'ai d'abord pensé à modéliser des voiles béton en affectant des propriétés qui se rapprocheraient d'un mur en maçonnerie (rigidité, raideur...) Merci de votre aide
  5. Bonjour, Dans Robot il est possible de placer des rotules plastiques ayant comme loi de comportement celle de l'acier (appelées ACIER_1). Or, je voudrais pouvoir placer des rotules plastiques afin d'approcher le comportement moyen du béton armé. Connaissez-vous une loi de comportement Contrainte-Déformation pouvant s'appliquer au BA (pour un béton C25/30 par exemple avec un ferraillage classique) ? Merci
  6. Merci pour le document. Je l'avais déjà trouvé sur le forum. Malheureusement je n'arrive pas à trouver les mêmes résultats car il manque les dimensions de la structure
  7. Quelqu'un qui aurait déjà utilisé la méthode sur une structure en portique pourrait m'expliquer la marche à suivre pour mener à bien une analyse pushover ?
  8. Merci de votre réponse. En effet je ne pense pas non plus qu'on puisse intégrer les armatures complètes. Il semble que l'analyse ne soit possible qu'avec les structures en portiques (acier, bois) car il est possible de donner un comportement non-linéaire aux sections.
  9. Bonjour, Dans le cadre de mon projet de fin d'études je dois mettre en place la méthode push over dans le BE où je fais mon stage. Les ingénieurs souhaitent que je regarde la façon dont se fait l'analyse sous Robot pour diagnostiquer des bâtiments existants. Pour cela j'ai commencé avec un exemple simple de structure poteaux-poutres en béton armé. Ensuite je réalise l'analyse push over selon une direction en fixant la valeur de déplacement maximal à 20cm (juste pour l'exemple). Or je ne comprends pas comment exploiter cette analyse. J'aimerais donc savoir quels résultats peut-on en tirer. Pourriez-vous m'éclairer sur le sujet ? Ou auriez-vous un tutoriel donnant toutes les étapes à suivre ? Merci d'avance :)
  10. Bonjour, Dans le cadre de mon projet j'ai à déterminer la raideur d'une plaque mince. Je cherche donc à déterminer la formule donnant le déplacement en tête de la plaque ci-dessous : [attachment=5445:Sans titre.png] Il me faudrait une formule donnant le déplacement en fonction de la hauteur h, de la largeur b, de E, de l'épaisseur e, etc. Quelqu'un a une idée ? Tangi
  11. Rebonjour, Quelle feuille de calcul avez-vous utilisée pour établir la note de calcul ? J'aimerais faire le calcul sur une autre charpente. Merci
  12. Merci beaucoup ! L'hypothèse que vous avez utilisée est la bonne, le bâtiment se trouve en zone urbanisée.

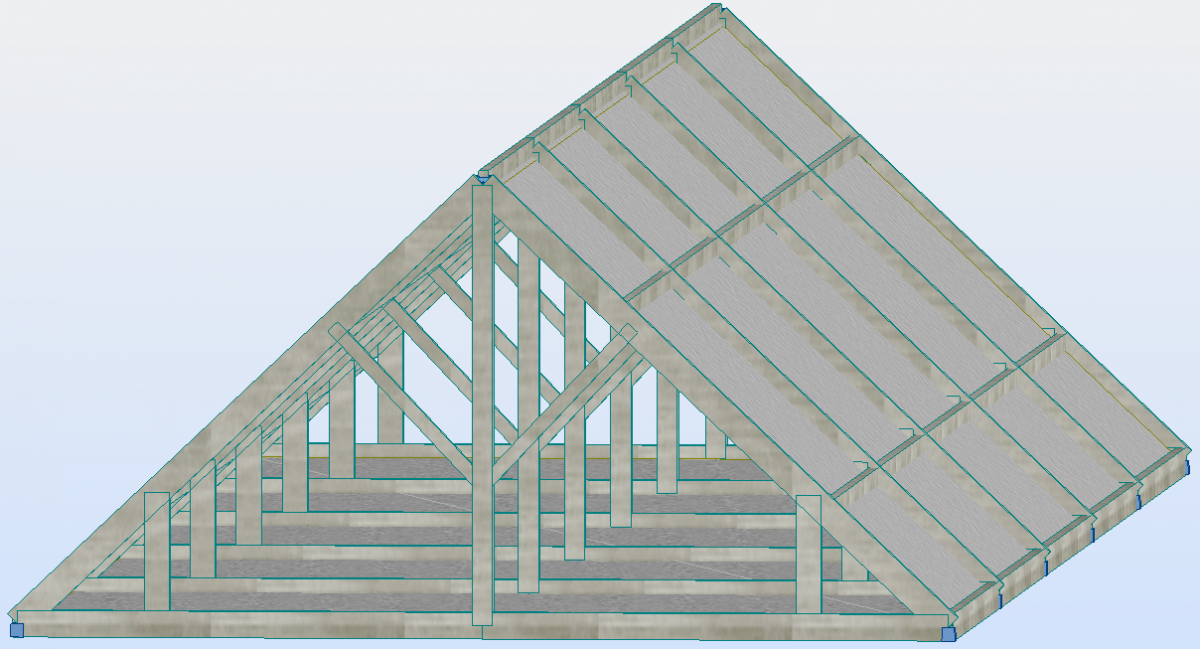

  13. bonjour, Voici la coupe de la charpente : [attachment=5359:cotations fermes.png] Et la charpente entière. [attachment=5360:Modélisation Ferme Colombe 3D.png] Le bâtiment fait 23,2 m de long et 17,5m de haut. Zone de neige : A1 Zone de Vent : 3 Merci
  14. Merci de votre réponse rapide. Je suis vraiment débutant dans Robot. Qu'est ce que ESOP exactement ?
