darush

bonjour, Personne n'a même pas une toute petite idée ?

Bonsoir, J'essais de réaliser un diagramme d'interraction d'un poteau rectangulaire à ferraillage symétrique à l'aide d'excel. Le calcul des effort de la section est fait de la façon suivante, pour la section étudiée les caractéristiques géométriques, les caractéristique du béton, et de l'acier sont données en entrée, ensuite pour chaque pivot (A B C) je calcul les déformations des acier supérieures et inférieure (eps sup et eps inf dans le fichier), la hauteur de béton comprimé (x dans le fichier) et j'en déduis les efforts N et M à l'aide des relations de la résistance des matériaux. Jusqu'au pivot C tout ce passe bien, ma courbe est continue (dans la mesure du possible car il n'est pas facile de garder la continuité d'un pivot à l'autre ou du passage plastique au passage élastique des aciers). Cependant pour le pivot C j'ai un problème je n'arrive pas à avoir la courbe qui retourne à zero, c'est à dire une section complétement comprimé et un moment nul. Pourtant je paramètre la déformation de la section en fonction de la fibre inférieure de béton qui varie de 0 à 2 pour mille de la je déduis à l'aide de la règle des triangles semblables en fonction de la hauteur du point C la déformations dans les aciers ainsi que la hauteur de béton comprimé (qui est bien plus grande que la hauteur de la section en pivot C) et la déformation de la fibre supérieure de béton. Le Pivot C correspond au tableau jaune dans le fichier excel. La colonne des efforts N et M au pivot C est calculé à x constant (section complétement comprimé) car sinon j'ai des valeurs incohérente en N et M pour les valeurs obtenues, quelqu'un peut-il me dire ou mon calcul plante car j'ai tout essayé et je ne vois vraiment pas comment faire autrement. Je vous remercie d'avance. Cordialement.

bonjour, Leibniz je n'ai pas trouvé le format numérique du bouquin, je ne pense pas qu'il circule sur le net. Savez-vous s'il existe une version numérique du livre de Mr Thonier ? Cordialement.

bonsoir, je vous remercie chaleureusement, le livre s'intitule :Dimensionnement des structures en béton selon l'Eurocode 2, De la descente de charge aux plans de ferraillage, de, Mr Damien Ricotier, aux Editions Le Moniteur. Où dois-je aller voir pour la modélisation de Mr Thonier ? Cordialement.

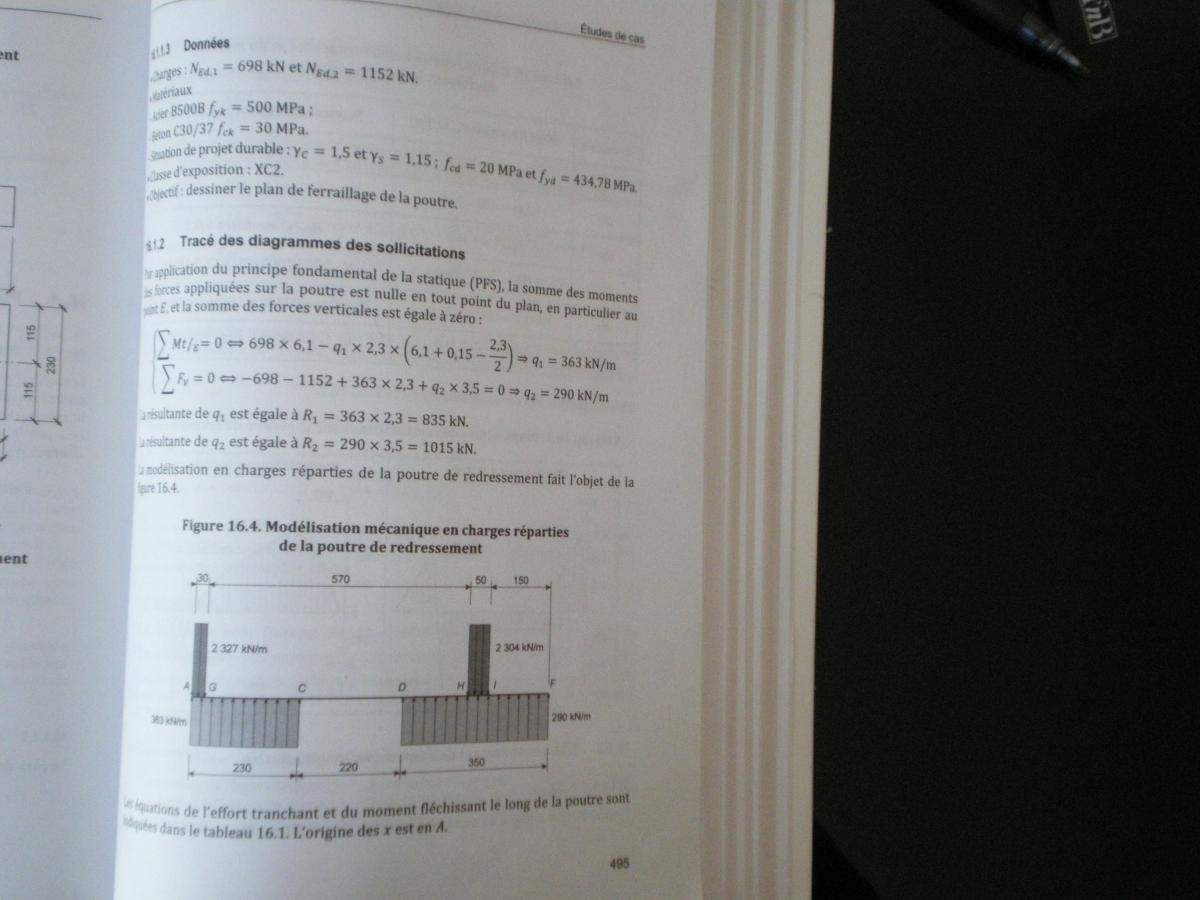

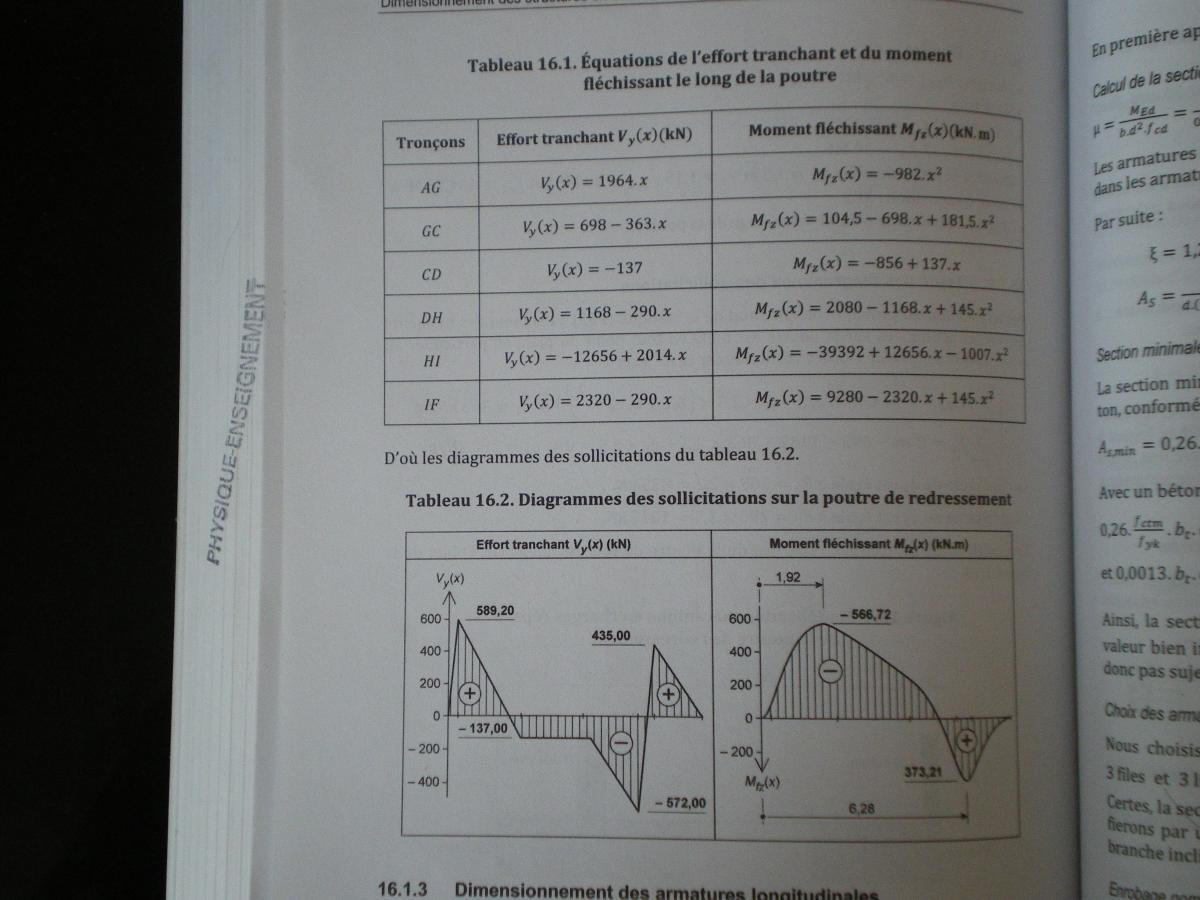

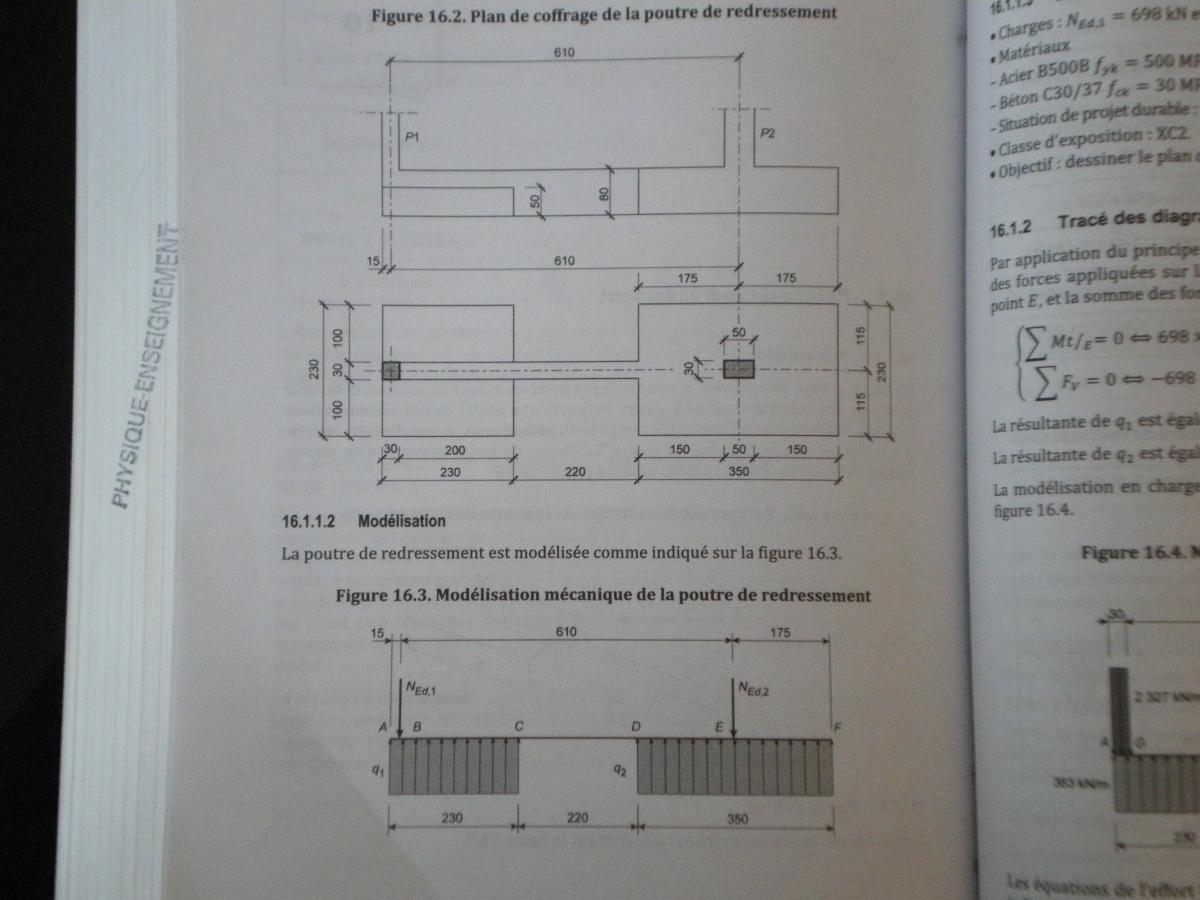

Bonjour, en consultant un bouquin j'ai trouvé un exemple d'application au calcul d'une longrine de redressement. Seulement l'auteur commence d'abord par calculer les efforts internes à la longrine, et je ne vois pas comment il obtient ses résultats (effort tranchant et moment). J'ai pris des photos du passage concernée, l'application commence sur la photo 1, vous pourrez voir sur la photo 4 que l'auteur obtient l'effort tranchant 1168 - 290 x sur le tronçon DH ( je ne vois pas d'ou sort le 1168 KN) et il obtient une valeur en moment de - 856 + 137 x sur le tronçon CD (je ne vois pas d'ou sort le -856 KN*m). Quelqu'un a-t-il une idée de comment mener ce calcul RDM à bien pour retrouver les résultats de l'auteur ? Cordialement.

bonjour, merci cela à l'air intéressant. Cordialement.

Quelqu'un aurait-il une piste je suis super bloqué svp aidé moi ... Merci.

Bonjour, Je cherche un référentiel type DTU, CPT, Eurocode, etc, pour le calcul des balcons préfabriqués au niveau des ferraillages en phase provisoire et définitive, ainsi que pour la mise en oeuvre, manutention, et l'étaiement. Merci.
