BONJOUR A TOUS LE MONDE SVP que signifie la lettre (M) en bleu quand il apparaisse sur le modèle de dessin TEKLA MERCI .

bonjour merci infiniment j'apprécie beaucoup votre aide et votre intervention , j'espère bien que Monsieur DAHMANI nous mettre dans l'image , svp , a votre avis quel logiciel convient mieux en CM.? Cordialement .

bonsoir et merci Mr BELLAMINE mais je crois que la distribution des efforts internes dans les élément du portique se fait proportionnellement à leurs rigidités qui est à son rôle fonction directe des sections des poteaux et poutres(traverses)( L/I et H/I ...) ce I=bh3/12 moment d'inertie de telle section soit: en travée section du traverse seule et en appuis traverse + jarret n'est ce pas ?. très cordialement .

merci Tony concernant mon modèle contient dés le début les jarrets convenablement crées exactement par la même méthode que m'avez envoyé , mais ils n'étaient pas visibles car le modèle été en mode filaire, pour les traverses 3 et 4 je l'ais entrées en tant que poutre a inertie constante puis j'ai ajouter les jarrets , donc reste peut être à limiter la zone qui contient les jarrets comme section a inertie variable et pour cela je dois (a ma connaissance ) diviser barre (traverse) en créant un point à la limite du jarret …. que vous en dite ?. sachant que les messages précédemment partagés persistent !!! très amicalement .

BONJOUR c'est un message que le robot même l'indique , lorsque j'aurai un peu de temps je vous le transmettre , j'espère que que je l'ai mal compris . merci.

BONJOUR : svp; quel est le logiciel à votre avis qui convient mieux au calcul des structures en charpentes métallique , moi j'utilise ROBOT mais j'ai un petit soucis parce qu'il calcule les traverses en utilisant l'inertie de la section moyenne ( moyenne entre : à l 'angle du portique c'est la section de la traverse +section du jarret et en travée la section de traverse toute seule ) , a mon avis cette hypothèse surdimensionne largement l'assemblage et la traves !!!. cordialement.

bonjour : svp j'ai problème d'affichage des boulons toujours en forme RENDU même si je sélectionne la forme filaire , que dois je faire, sachant que je travaille sur TEKLASTRUCTURES 21 . cordialement.

salut : grand merci Tony vous m'avez mis à l'image , maintenant j'ai vraiment réussi a changer le type d'assemblage en épissure du poteau et l'affecter à la structure , il me reste uniquement a rentabiliser les différents composants en les redimensionnant d'une manière convenable et efficace. je vous remercie infiniment.

merci Tony: voila mon modèle zippé , j'espère bien que tu pourras l'ouvrir. sachant que ce modèle a été crée en portique plan simplement . HANGAR2X 24X54X8-couvre joint.zip mes salutations.

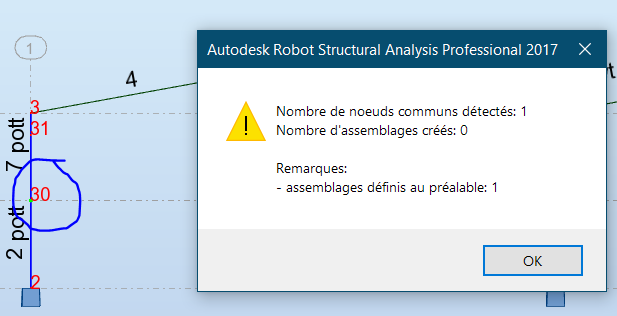

bonjour : Un petit soucis me parvient et j'ai eu quelques doutes: 1/ l'assemblage de type épissure du poteau ne s'affecte pas à la structure malgré que j'ai bien sélectionné le nœuds et les 2 barres aboutissants et le message suivant apparu . 2/ pour remédier au problème précédant je l'ai créer manuellement et faire injecter les différentes sollicitations(tirer à partir des diagrammes dans le point exact de l'assemblage) (captures jointes ), Question n°1: y a t'il une possibilité (astuce) pour affecter l'assemblage directement à la structure ? Question n°2: Le ratio qui reflète les résultats de calcul est 0.24 est il fiable et logique ? j'ai besoin de toute critique et commentaire . merci. cordialement .

merci infiniment Mr contest au début il y avait un problème c'est que l'icone de l'assemblage en question été désactivé en utilisant la norme cm66 ,mai après avoir vu votre message j'ai changé la norme en Eurocode 3 qui provoque l'activation de cette icone et le problème est résolu . j'apprécie beaucoup votre aide. merci .

BONJOUR merci a vous tous pour vos contributions , mais j'ai pas arrivé à ce que le ROBOT traite ce genre d'assemblage , monsieur abdeslem -brahim pouvez vous le montrer comment svp , encore grand merci.

bonjour : je cherche un logiciel ou programme permettant le calcul et vérification des assemblages boulonnés et notamment assemblage de poteau par couvre joint . merci d'avance.

bonjour a tout le monde lord de la modélisation de l'assemblage du poteau par couvre joint dans TEKLA STRUCTURES 21 en utilisant le macro 132 ( éclisse du poteau) un message d'erreur apparu : les données du plat introuvables !!!. prière quelqu'un(e) peut m'aider . cordialement.

BONSOIR Problèmes sur TEKLA 1- Lors du de dessin les boulons s'affichent toujours en forme RENDU !!!! malgré que j'ai sélectionné l'option FILAIRE dans affichage !!!. 2- dans la phase dessin quelques boulons ou trous ne s'affichent plus dans le dessin de l'élément (exp: les trous d'une lisse de bardage ne se figurent pas toutes dans le dessin ) prière de tous mes ami(e)s de m'aider sur ce sujet . cordialement.
