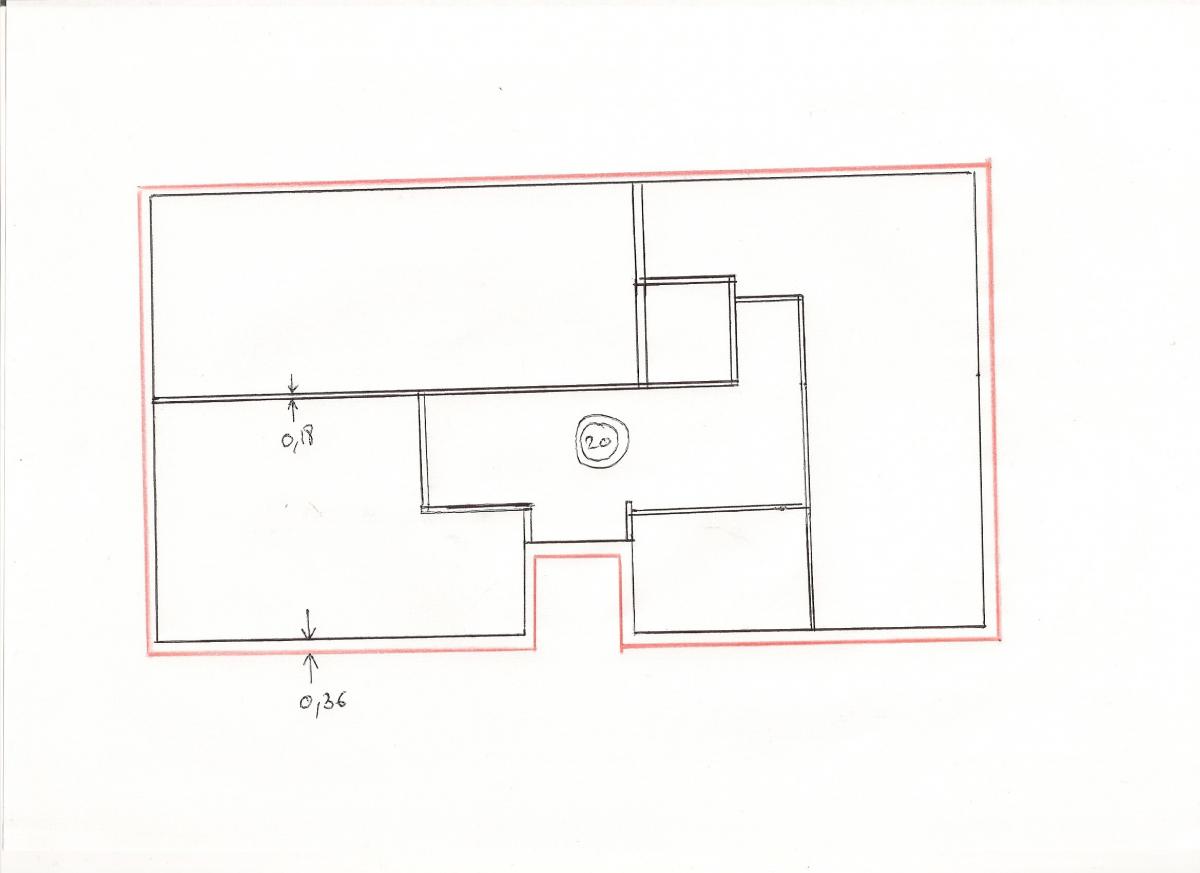

Bonjour, J'ai refait un schéma à a main. En rouge vous avez le contour de la dalle du toit. Et en noir les voiles qui la supporte à l'étage inférieur. Cordialement.

Bonjour, Merci pour le schéma, comment dois-je représenter les voiles porteurs internes au bâtiment? Les murs que l'on voit sur mon schéma sont bien les murs en BA sous le planché toit. Cordialement

Bonjour, Je ne vois pas comment être plus clair :s Les cloisons ont été retirées et il n'y a pas de maçonnerie. Les voiles représentés sur le plan sont en béton armé et porteurs, ce sont les seuls éléments verticaux. Les voiles de façades font 36cm d'épaisseur et les voiles intérieurs 18cm. Cordialement

Bonsoir, Je n'ai pas précisé sur le plan l'épaisseur de la dalle qui est de 20cm. J'ai bien dessiné une vue du dessous, il n'y a ni pouteau ni poutre, juste des voiles qui retiennent la dalle qui fait tout le contour.

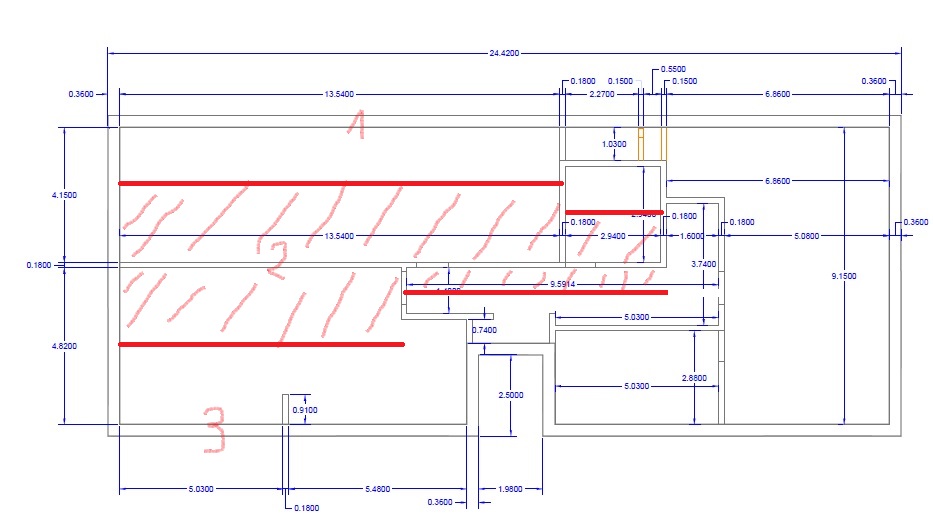

Bonjour, Actuellement en Master 1 Génie Civil, j'ai un projet béton armé à réaliser. N'ayant que quelques interventions du corps enseignant, je me tourne vers vous pour mes questions sans réponses :) J'ai réalisé mes plans de coffrage, je veux maintenant effectuer la descente de charge. Je n'avais eu à faire que des cas simples en cours ou examens (des pièces assimilées à des rectangles), ici c'est un véritable immeuble. Voir en pièce jointe le plan de coffrage de mon toit (plancher béton et les voiles qui le supporte en R+4) Je veux ici calculer ce que reprends mon voile numéro 2, est-ce que ma découpe est bonne (zone hachurée)? Dois-je également calculer ce que reprennent les petits morceaux de voiles ou je peux en négliger certains? Merci d'avance Ps : j'ai essayé de me servir de Robot Structural Analisys vu que j'ai fait mes plans sous Autocad mais c'est vraiement trop complexe :s
