  1. Wheatley a posté un message dans un sujet dans Chantier et Réalisation
    Désolé mais je ne vois pas de W.E.S sur le nomogramme. C'est la première fois que je découvre ce terme. Peut être une clarification de plus serait utile pour vous aider.
  2. Wheatley a posté un message dans un sujet dans Projets d'étude et PFE
    Juste pour la remarque ; c'est "Porte à faux" et non faux plafond. Faux plafond c'est ce qu'on met comme finition des plafonds. Sinon pour une portée de 8 mètres c'est délicat de la réaliser avec du BA (flexion, section de la console, poids négatif de la dalle en porte à faux...)mais c'est un sujet intéressant pour la recherche. Si je trouve quelque chose je vais la partager ici. Bon courage
  3. Wheatley a posté un message dans un sujet dans Béton armé
    Ce n'est pas conseillé vu le nombre d'étages que tu as à supporter. Déjà pour la poutre qui va supporter ton poteau que tu veux créer, tu as une retombée d'au moins 85 cm seulement par les charges des planchers qu'elle supporte (Longueur = 9 m environ), et si tu y ajoutes la descente de charge des deux étages R+2 et R+3 et la terrasse, attends-toi à une retombée de plus de 1 m, et ce n'est pas beau à voir déjà, et une travée fortement ferraillé ce qui donne des problèmes lors du coulage,en plus de la flèche induite... Pourquoi chercher autant de problèmes ?
  4. Wheatley a posté un message dans un sujet dans Béton armé
    Non. Mis à part les poutres sur la file 4 qui vont exercer un effort normal ponctuel au points de repos, le reste est porté par des poteaux.
  5. Wheatley a posté un message dans un sujet dans Béton armé
    Bonsoir, je trouve que c'est un bon choix, puisque à première vue traite les cas les plus défavorables de ta structure. Faites seulement attention à la distribution des charges dans les dalles sur les poutres et la variation des charges d'exploitation entre balcons, escaliers et chambres, et pour le repos d'une poutre N1 sur une autre poutre N2 tu dois t'assurer que la section de N2 est supérieure à la section de N1. Bon courage
  6. Wheatley a posté un message dans un sujet dans Charpente métallique
    Bonsoir, voici deux documents qui peuvent vous être utiles : 1er document par ici 2nd document par ici bon courage !
  7. Wheatley a posté un message dans un sujet dans Ressources pédagogiques
    Bonsoir C'est par ici : https://www.mediafire.com/file/ay6fbewqjmqzm89/Composition_b%E9ton.xlsx/file
  8. J'imagine les dimensions de la poutre "support" de la dalle qui est agitée en torsion par rapport aux dimensions des autres éléments (poteaux, poutres...)
  9. En plus des remarques de @canartik Il faut tenir en compte l'épaisseur de votre dalle en porte-à-faux par rapport à l'épaisseur de la dalle qui va supporter le contrepoids. N'oubliez pas de vérifier la flèche de tes consoles qui vont supporter cette dalle. à 2.5m la flèche devient trop importante et apparente dans la structure, ce qui va avoir de négatives conséquences.
  10. Merci pour le partage !

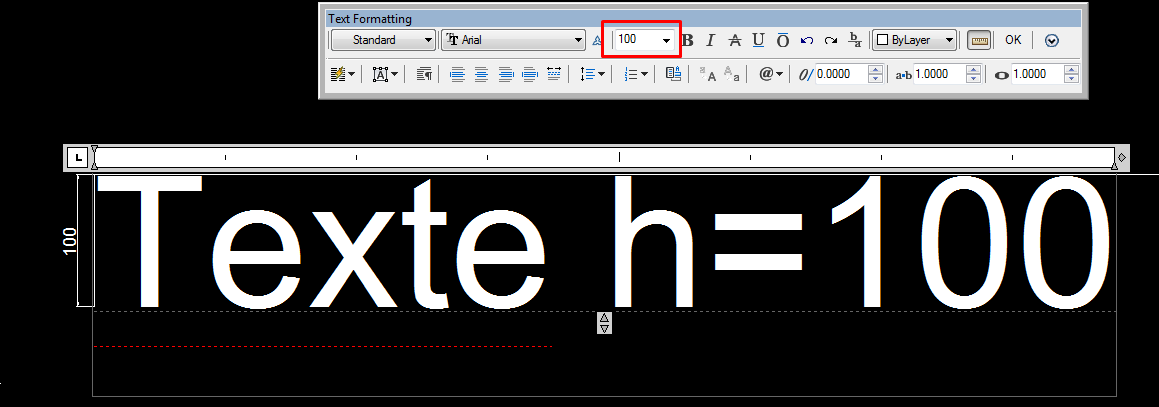

  11. Je n'ai pas vraiment saisi votre question. Vous dites proportionnel c-à-d qu'il y a un facteur de proportion entre votre dessin et votre texte ? En tout cas si vous voulez modifier la hauteur de votre texte c'est par ici : La hauteur que vous déterminez est en effet la hauteur de votre texte (voir la cotation).
  12. Bonjour chère communauté, Je suis entrain de faire une estimation d'un projet de construction d'une charpente métallique, mais je suis heurté par le manque de données en ce qui concerne les prix des matériaux utilisés. Je n'ai pas de base ou une fourchette des prix puisque c'est ma toute première estimation que je fais, et je n'ai pas trouvé non plus une piste à suivre. Que faut-il faire dans ce cas ? Existe-il une référence (publication, site web ou autre) où je peux trouver ce que je cherche ? Toute aide serait appréciable de votre part. Merci !
  13. Wheatley a posté un message dans un sujet dans BIM et modélisation 3D
    A ma connaissance le logiciel que vous cherchez vient avec Covadis. Si vous avez ce dernier vous aurez le module Autopiste.
  14. Wheatley a posté un message dans un sujet dans Béton armé
    Bonsoir, Oui vous pouvez mettre votre joint dans cette place parce qu'il évitera qu'un tassement différentiel eu lieu entre les deux blocs, et c'est la raison pour laquelle on utilise généralement ces joints. La charge descendante par le bâtiment en R+2 étant supérieure à celle du bâtiment en R+1, le premier tassera plus que le second. En attente des avis d'autres intervenants.

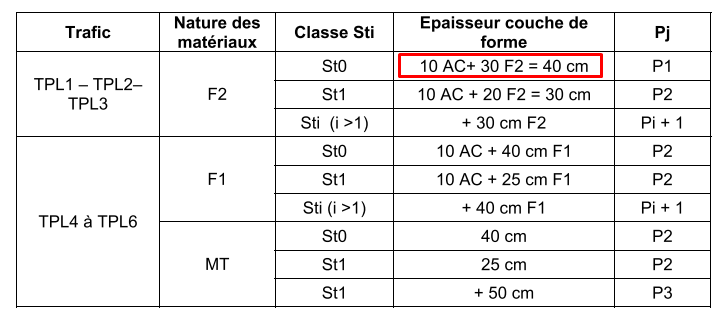

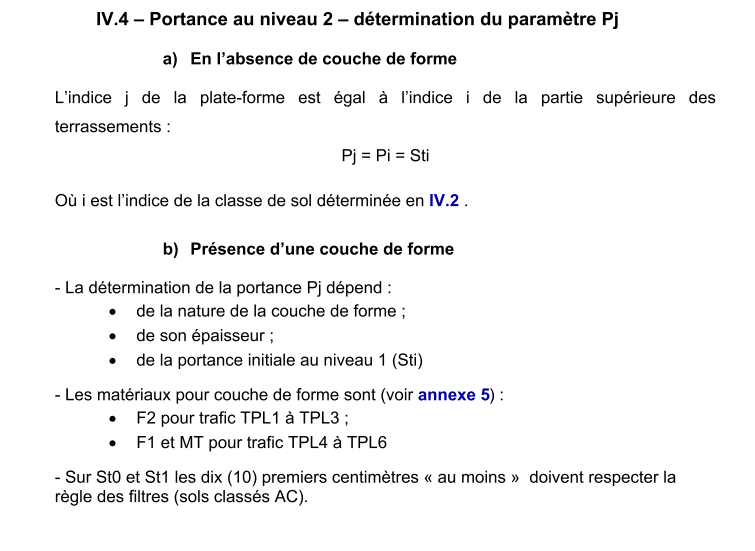

  15. Bonsoir, Oui, il est possible d'avoir une telle configuration, elle est même préconisée dans le catalogue des chaussées neuves :
  16. Le nombre de barres dans un lit de ferraillage doit assurer que le béton peut passer entre les armatures sans être bloqué (pour ne pas causer la ségrégation par exemple) et ainsi assurer que ta poutre soit toute "remplie" de béton. Le nombre minimum est de 2 et le maximum (selon mon expérience) de 5 pour ne pas avoir trop d'encombrement. Pour les poutres 25, 30 ou même 35 tu peux aller jusqu'à 5 armatures avec des diamètres pas trop grands (inférieurs à 16mm) dans chaque lit. Si je trouve un document précis je le fournirai comme réponse.
  17. Wheatley a posté un message dans un sujet dans Voiries

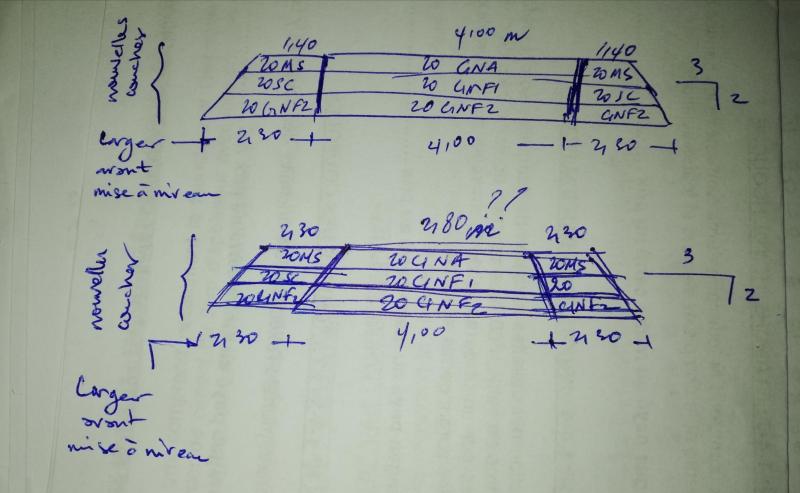

    Bonsoir chère communauté, Je cherche une explication concise de l'expression "mise à niveau d'une chaussée". Je comprends que c'est comme ajouter une nouvelle couche sur celle déjà existante pour assurer un gain en résistance suite à un changement de trafic sur cette chaussée. Ce que je ne comprends pas est le suivant : est-ce qu'on perd en largeur de chaussée ou on garde la même largeur qu'avant la mise à niveau, parce que, à ma propre connaissance, en ajoutant des couches supplémentaires on doit assurer une pente (soit 3/2 ou 2/1 ou 1/1 selon la nature des matériaux des couches) ce qui donne une réduction de largeur. Sur la photo j'ai illustré les deux cas (garder la largeur et perdre en largeur de chaussée) sur la base d'une chaussée existante en 4m chaussée + 2x2.30m accotements, avec une pente d'accotements 3H/2V Merci d'avance pour vos contributions.
  18. Wheatley a posté un message dans un sujet dans Béton armé
    En les superposant peut-être ?
  19. Wheatley a posté un message dans un sujet dans Béton armé

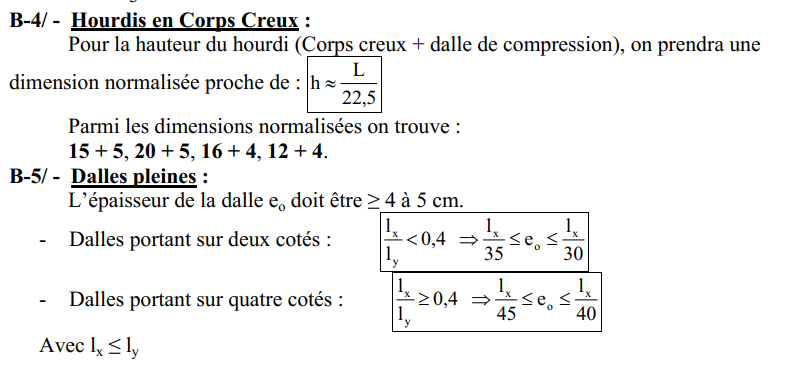

    Bonjour, de quel type de plancher vous parlez ? Dalle pleine, plancher à corps creux... Le prédimensionnement sert à donner une épaisseur de dalle pour lancer les calculs, et lors des vérifications tu décides soit de la garder ou la changer, et pour les deux cas tu as des valeurs à prendre :
  20. Wheatley a posté un message dans un sujet dans Béton armé
    à mon avis il vaut mieux aller dans le sens de sécurité et choisir le critère de vérification des dalles. En attente d'avis des autres experts dans le domaine
  21. La justification portera essentiellement sur : * Les diamètres des buses données par les calculs * Les diamètres disponibles sur le marché pour les buses en ciment ou en PVC * Nature du liquide à transporter dans ces buses * Le type de sol à utiliser pour recouvrir les buses * la résistance, pour un même diamètre, aux efforts extérieurs à la buse en ciment/PVC * La facilité et la rapidité de la mise en œuvre (comme vous avez mentionné) Pour les diamètres importants (à partir de 300 mm) on utilise plus les conduites en ciment pour les assainissements/distribution d'eau potable.
  22. Regarde par ici si ça peut te servir
  23. Wheatley a posté un message dans un sujet dans Charpente métallique
    Bonjour, Oui vous pouvez utiliser des longrines de redressement pour vos semelles.
  24. Wheatley a posté un message dans un sujet dans Ouvrages hydrauliques
    à mon avis il n'y a pas de distance minimale, mais une distance maximale à ne pas dépasser (50 mètres entre deux regards). Sur la base de projets courants tu peux trouver que ça commence de 10 à 15 mètres, mais le plus important reste de vérifier les conditions d'auto-curage de ton réseau (vitesse minimale et maximale, pente minimale et maximale). Wallaho A3lam
  25. Wheatley a posté un message dans un sujet dans Béton armé
    Merci Mr @FRIDJALI ; mais je ne sais pas ce que ce site du BTI. Merci à vous aussi Mr @gerard demeusy, je vais voir si je peux trouver ces ouvrages.
