Bonjour,

Je cherche à dimensionner une plaque d'ancrage pour un tirant d'enserrement dans le cadre du renforcement d'un pont en maconnerie. Le tirant traverse de part et d'autre le pont.

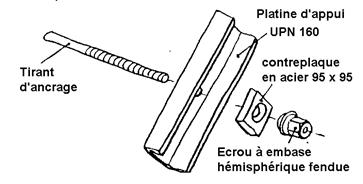

Dans le CCTP type du SETRA, il indique qu'il faut positionner un UPN 160. (Cf image jointe)

Cependant, je souhaiterai justifier cette disposition, quelle est la modélisation à adpoter, sachant que j'ai un effort de 15 t dans le tirant. Le profilé métallique fait 1m de long.

Merci

Serge

Il faudrait peut être voir si ton U est bien plaqué contre la paroi, si il y a un mortier anti retrait par exemple ou au contraire les moellons ont des aspérités qui font travailler en flexion le U.

Oui, il y a bien un mortier entre les moellons et le U. Dans ce cas, le U travaille uniquement en effort tranchant ?

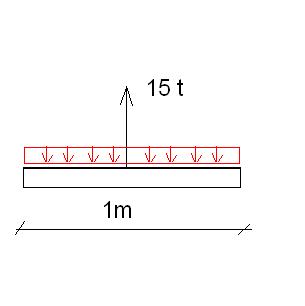

Je pensais à la modélisation ci-jointe. Mmax = 15*L/8 = 1.9 t. m ??? Mais dans ce cas, ca marche pas avec ce UPN.

Qu'en pensez vous ?

Merci

Serge

En fait, je pense que tu auras une pression de contact triangulaire symetrique de part et d'autre du tirant symétrique. Il y aura la pression moyenne et de pointe à verifier si c'est compatible avec le mortier antiretrait et les moellons.

Pourquoi 01 mètre du profilé pour un seul tirant?

bonjour serge,

pour le calcul de votre unp,le calcul se fait de la même façon que d'un sommier métallique(principe des ancrages a tête de marteau avec sommier) Dans votre cas le profil est disposé dans l'axe faible,on pourrait disposer de deux UNP tête bèche avec le maintien d'étrésillons

cordialement

gérard demeusy
