Mettre des U en attente à un pli de dalle, ou à la jonction dalle/poutre-voile ?

Posté(e) Mai 28, 201113 a

comment_56289

Bonjour,

Une petite question aux passionnés de béton armé :

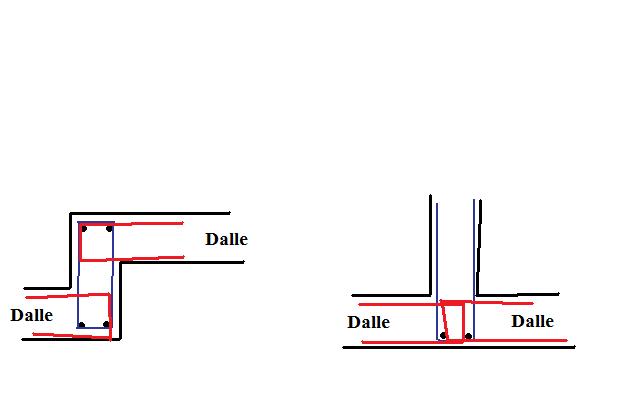

Quand faut-il mettre des U en attente dans les dalles (en rouge sur le dessin) ?

Pourquoi ? Avez-vous un exemple de calcul ?

Merci.

Citer

Réponses 1
Vues 10k
Créé 13 a13 a
Dernière réponse 13 a13 a

Meilleurs contributeurs dans ce sujet

Guillaume5967 1 message

Jours populaires

Mai 28 2011 1 message

Images postées

Mai 28, 201113 a

comment_56291

Les U dans le 2eme cas ne sont pas utile, le treillis bas et haut est suffisant.

Dans le 1er cas tes U permettent de faire la liaison entre la poutre et les dalles. De plus ils permettent de reprend un léger moment supérieur près de l'appui et faciliter la mise en place d'un treillis supérieur.

Citer
