Bonjour ,



J aimerais savoir comment modéliser une semelle excentrée sur Arche Ossature



d' autre part j aimerais aussi savoir s'il es possible de declarer la Longrine comme poutre de redressement



cordialement

Pas de semelle excentrée sur Arche ossature et pas de possibilité de mettre des longrines de redressement.

Salut,



Merci pour l'info.



@+

Pas de semelle excentrée sur Arche ossature et pas de possibilité de mettre des longrines de redressement.

Bonjour ,



je l ai justement constaté



mais j ai un souci au niveau de Arche semelle

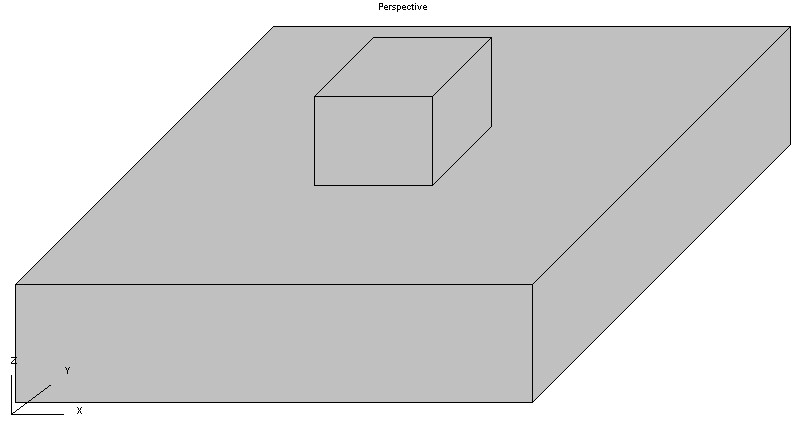

 quand j exporte la semelle venant de arche ossature (non excentré ) et que je lance le calcul  voir "S1.jpg" tout est

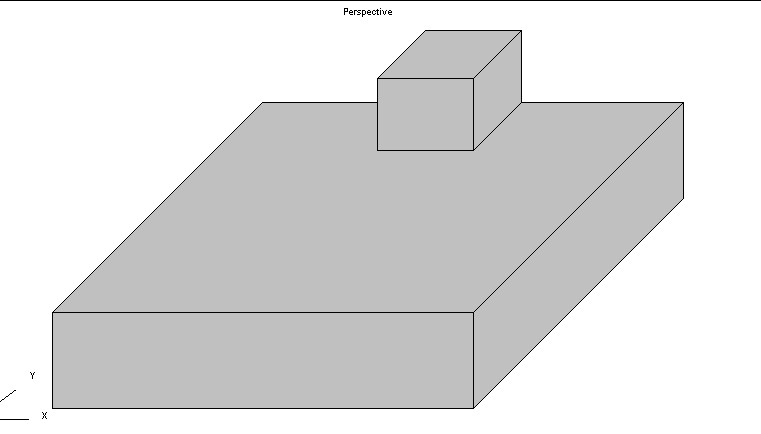

correct mais quand je change le debord  voir "S2.jpg" sans mettre le moment generer pas le debord (position du poteau)



la semelle ne passe plus (au niveau de la contrainte du sol et la contrainte dans les acier )



mais bizarement dans la note de calcul je ne trouve pas de moment  generer pas le debord



je ne comprends pas pourquoi ça ne passe pas



Cordialement

E01I002A Note_de_calcul.rtf

Si vous excentrez le fût dans le module de semelle de Arche, alors il y a un moment interne qui se crée à cause de l'excentrement.

Il faut regarder ou s'applique le torseur que vous rentrez (en tête de semelle, en tête du fût) etc.

Si vous excentrez le fût dans le module de semelle de Arche, alors il y a un moment interne qui se crée à cause de l'excentrement.

Il faut regarder ou s'applique le torseur que vous rentrez (en tête de semelle, en tête du fût) etc.

Bonjour Canartik



justement c est ce a quoi je pensait mais dans la note de calcul il n y pas de moment



comment cela s explique ?



Cordialement

Bjr

c normal que tu ne retrouve pas le moment ..il est calculé dans le diagramme de contraintes a la fin c pour sa t contraintes ne verifient pas ..

Ps comment vs allez traiter l excentrement .par une longrine de redressement ?



cordialement.



mourad

Bonjour ,



effectivement je gére l' excentrement avec la longrine de redressement  que je calcul dans Arche poutre avec un Moment



à l' extrémité qui est egal a la force arrivanbt sur la semelle multiplié par la distance entre l' axe de la semelle et l axe du



poteau excentré .



par contre j ai un souci avec ce que vous aviez dit dans Arche semelle si le mement est deja pris en compte pourquoi



faire une longrine de redressement?



ou le moment engendré par la position du poteau est différent du moment d' excentrement que reprends la longrine de



redressement ?



Cordialement
