Avec quels efforts ferrailler les linteaux des voiles f11 f12 f22 m11 m23 logiciel etabs sap? Merci

si, c'est on compression simple, ROBOT module voile te donne,

si tu veux manuellement tu considéré le linteau une poutres de b0=bvoile et h=20cm, uniformément chargée, fiin=T10

si t'ai en flexion composé tu voie le livres de thonier ,

Merci mais avec quels efforts c a d comment exploiter les résultats sur sap2000 etabs ou que signifie F11 M11 M23......

désole je sais utilisé que robot

est ce que il y a un document explicatif ou qlq un pour explique la signification de ces sollicitations

Salam

    Pour les efforts F11 ....Etc il s'agit d'efforts internes exprimes en (Unite de forces/ unite de long) voir voir manuel de reference sap2000 (Analysis reference manual).

   Dans ETABS tu definit les elements SPANDREL (voir linteaux de voiles). Pour cela tu fais

                             Selection des linteaux => Assign=>Shell/Areas=>Spandrel label

 tu lance le calcul et tu as les efforts. resultants comme pour une poutre.

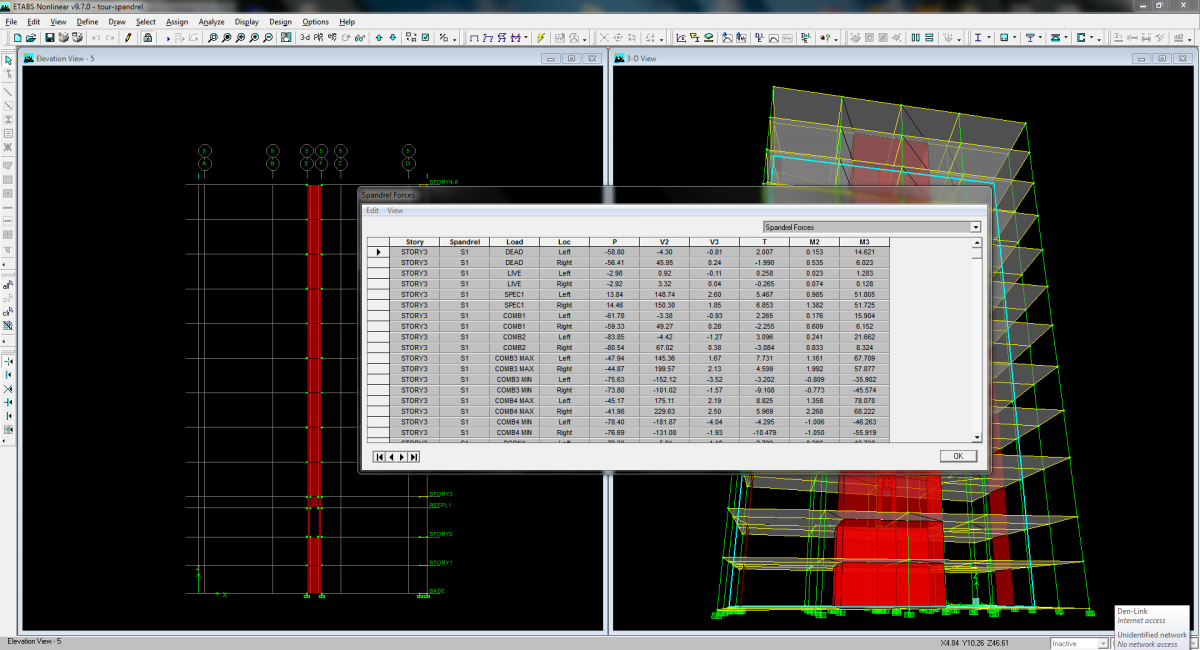

 Voir image jointe.



Merci

mon problème j affecte spandrel et je n ai aucun résultat

Alors je prends l'élément et je relève les efforts sur chaque coin

1.pour l effort tranchant je prends f12a+f12b ou bien (f12a+f12b)/2 ou bien (f12a+f12b)/h???

2.pour le moment je prends quoi???m11 ou m23ou???

F12a : effort coin info gauche

F12b: fort coin sup gauche

h: hauteur linteau

Alors

Merci

Salam

      Si tu n'arrive pas a obtenir tes efforts par spandrel, Essaie Section cut elle donne les memes resultats.

       Selection du linteau et des noeuds Gauche ou doits selon que l'on veut obtenir les efforts a gauche ou a droit puis => display => show tables => section cut     et tu as tes resultats

 Voir image tu remarque qu'on a les memes resultats entre l'image transmise avant avec spandrel et celle ci avec section cut

Section cut.rar

Merci pour tout mais pourrai je avoir la signification et la manière d utiliser les efforts internes pour un élément

Merci pour tout mais pourrai je avoir la signification et la manière d utiliser les efforts internes pour un élément

Salam

     Les efforts internes tel que defini dans etabs et sap2000, sont le resultat de l'integration (sommation) des contraintes le long de l'epaisseur de l'element (shell). Ces efforts sont appliques au niveau du plan median de l'element. et sont exprimes en unite de forces par unite de longueure. Il est possible de les utiliser par tranche d'elements l'orientation de la tranche depend de l'effort en question qu'il s'agissent d'un moment ou d'un effort normal ...ect.   La repartition des efforts normaux est uniforme le long de l'epaisseure par contre pour les moment c'est une repartition lineaire (triangulaire) toujours le long de l'epaisseure et est nulle au niveau du plan median de l'element .

   voir Analysis reference manual dans l'aide Etabs ou sap2000 chapitre element shell efforts internes.

                         Le fait d'utiliser Spandrel ou section cut est plus facile.
