Bonjour ,



J ai du mal à gérer les talus de déblai sur Piste



j aimerais avoir votre aide afin de trouver une solution

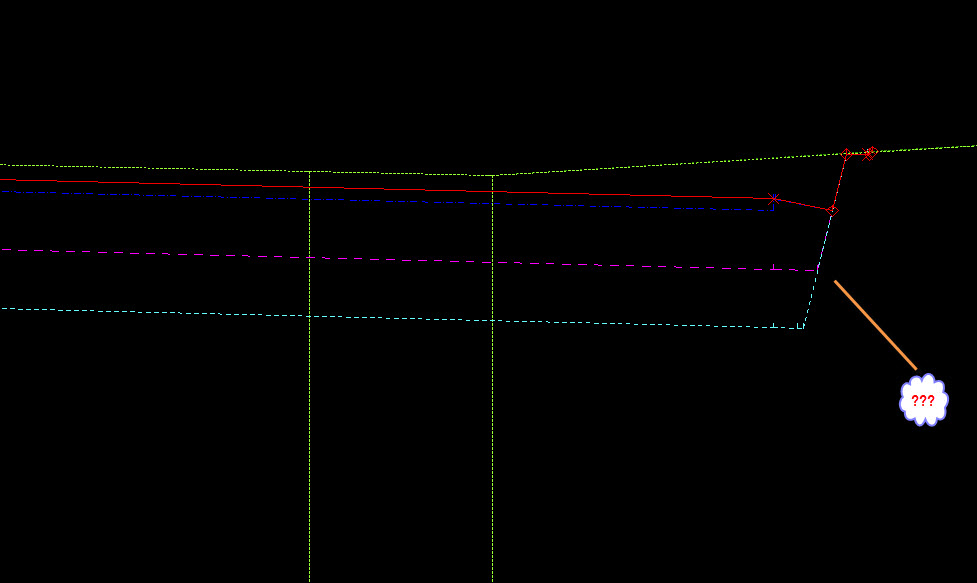

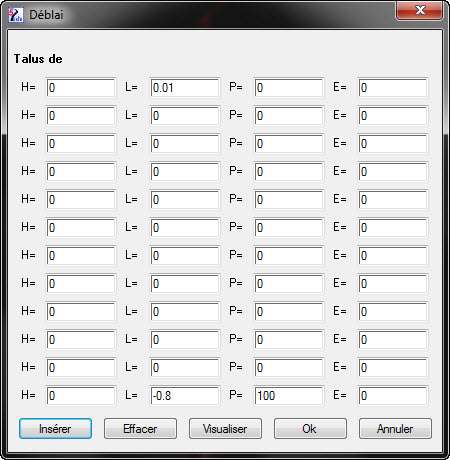

ci joint les images explicative de mon problème et ma configuration au niveau du Déblai



Cordialement

Edited May 28, 201311 yr by Joseph_85

Bonjour



J'ai trouvé la cause du problème. Dans la ligne Assise, vous avez ajouté 2 segments sous accotements :

     ASSISE sous accotement
      E=    0.550  L=    0.000  P=    0.000
      E=    0.000  L=    0.490  P=    0.000


Le premier ne sert à rien (d'ailleurs dans la ligne Forme vous avez aussi ajouté ce même segment qui doit être supprimé).

Le second indique la création d'un segment de longueur 0.49 et de pente 0%.



Le point bas de la ligne Projet pour le calcul du raccordement entre la ligne Projet et la ligne Assise est recherché à partir du dernier point assise défini soit dans votre cas 3.5+0.49=3.99. Hors cette longueur dépasse la fin de l'accotement ce qui conduit si le segment de talus est très court à un calcul erroné.



Dans votre cas,  il faut juste dépasser le point bas de l'accotement donc avoir un segment de longueur juste supérieure à 0.25?. Si vous voulez qu'il ai la même pente que le segment d'assise, il vaut mieux l'ajouter en surlargeur droite :

                                 ** Assise **
     ASSISE sous chaussée
      E=    0.550  P=   -2.000 SG=    0.000 SD=    0.300 ID=Dévers
     ASSISE sous accotement
      E=    0.000  L=    0.000  P=    0.000
      E=    0.000  L=    0.000  P=    0.000
      E=    0.000  L=    0.000  P=    0.000
     ASSISE sous T.P.C.
      E=    0.000  L=    0.000  P=    0.000


Si vous voulez qu'il ai une pente fixe, ajouter le comme segment sous-chaussée :

                                 ** Assise **
     ASSISE sous chaussée
      E=    0.550  P=   -2.000 SG=    0.000 SD=    0.000 ID=Dévers
     ASSISE sous accotement
      E=    0.000  L=    0.300  P=    0.000
      E=    0.000  L=    0.000  P=    0.000
      E=    0.000  L=    0.000  P=    0.000
     ASSISE sous T.P.C.
      E=    0.000  L=    0.000  P=    0.000



Pour la ligne Forme, modifiez comme suit :

                                  ** Forme **
     FORME  sous chaussée
      E=    0.300  P=    0.000 SG=    0.000 SD=    0.000 ID=Dévers
     FORME  sous accotement
      E=    0.000  L=    0.001  P=    0.000

ou
                                  ** Forme **
     FORME  sous chaussée
      E=    0.300  P=    0.000 SG=    0.000 SD=    0.000 ID=Dévers

si le segment de pente nulle sous-accotement n'est pas nécessaire



Et pour la ligne Base :
                                  ** Base **
     BASE   sous chaussée
      E=    0.050  P=    0.000 SG=    0.000 SD=    0.000 ID=Dévers
     BASE   sous accotement
      E=    0.001  L=    0.000  P=    0.000


Ainsi modifié, le calcul se passe normalement en remblai. Pour ce qui est du déblai, regardez si le résultat vous convient.



Attention, aux profils 77, 78 et 79, le terrain naturel à gauche semble erroné.

Edited June 2, 201311 yr by piste4

Salut Joseph, essayez celui là.

Bonsoir



Il s'agit du comportement normal des talus de déblai. Le segment de plus grande pente parmi les 2 suivant le point bas du talus est prolongé pour rencontrer la ligne Assise. SI le fonctionnement automatique ne vous convient pas, il faut ajouter un segment de longueur 0.001 à l'endroit souhaité pour créer le segment de jonction à l'endroit et avec la pente souhaitée.

Il faut donc savoir ce que vous voulez obtenir comme jonction du talus et le la ligne Assise.



U petit dessin serait le bienvenu

Bonjour ,



ci joint le PT en question



par ailleurs j ai pas bien compris vos explication Piste4  a partir de : (il faut ajouter un segment de longueur 0.001......)



Merci d' avance



Cordialement



PT.zip

Bonsoir



Il faut savoir ce que vous voulez faire (pente et position du segment) pour joindre la ligne Assise avec le talus de déblai.

Ce que vous obtenez est la solution par défaut.

Bonsoir



Il faut savoir ce que vous voulez faire (pente et position du segment) pour joindre la ligne Assise avec le talus de déblai.

Ce que vous obtenez est la solution par défaut.



Bonjour ,



Dur dur je ne saisi pas toujours ou es ce que l'on peu modifié ces paramètre par défaut ?



mon objectif est d' obtenir un profil réalisable aisément sur le terrain Genre Vertical au lieu d' être suivant la pente



Cordialement

Edited May 30, 201311 yr by Joseph_85

Pour que ce segment soit vertical, il faut ajouter un décrochement (H) de 0.001 au segment qui suit le point bas du Talus (1er segment de pente positive)

Pour que ce segment soit vertical, il faut ajouter un décrochement (H) de 0.001 au segment qui suit le point bas du Talus (1er segment de pente positive)



Bonjour ,

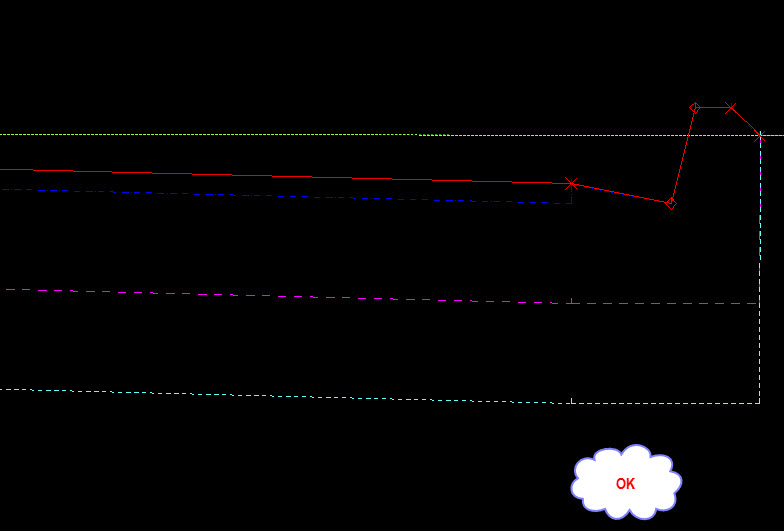

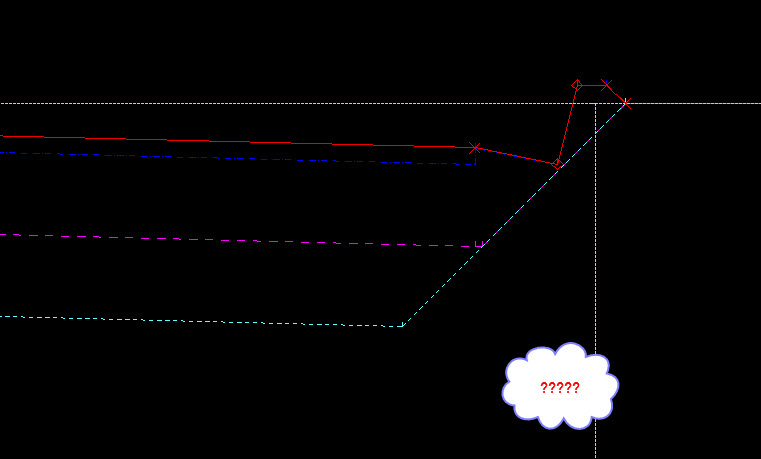

mais le problème est résolu par endroit je ne comprends pas pourquoi



Cordialement

Bonjour



Le cas des profils rasants est plus compliqué. Je pense qu'il faut définir des profils types particuliers pour résoudre ces problèmes ponctuels.



Comment avez vous défini le talus de déblai?

Bonjour



Le cas des profils rasants est plus compliqué. Je pense qu'il faut définir des profils types particuliers pour résoudre ces problèmes ponctuels.



Comment avez vous défini le talus de déblai?



Bonjour,

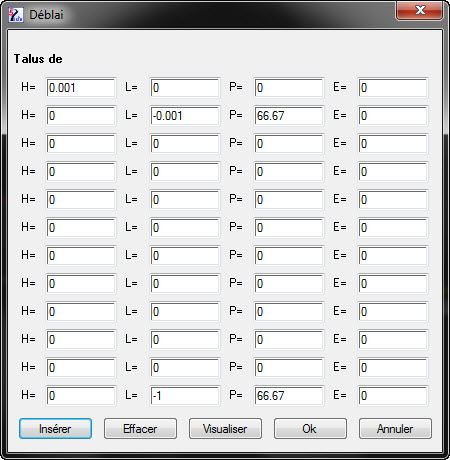

ci joint ma définition du Talus de déblais



Cordialement
