Toujours sur le sujet voila un petit exemple d’une poutre de roulement (pont roulant) simplement appuyée

(on utilise le théorème de barré pour le calcul manuel)

On a la porté de la poutre avec le chargement sur la figure

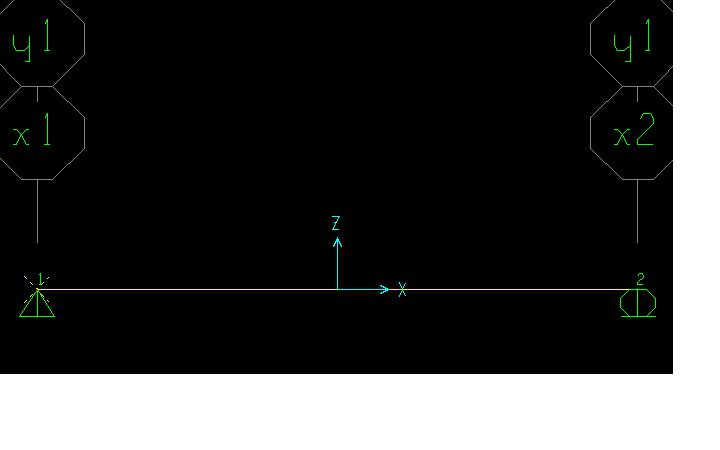

On modelise la meme poutre sur le sap et on choisit un profie HEA300 par exemple

Biensure on doit definir les caracteristiques des materiaux

On commence par ^^Difine-Bridge loads^^ on a 3 etapes

1lanes 2vehicles 3vehicles class

1lanes : on definit le chemin de roulement avec le numero de la barre (frame1)

2vehicles : ^^Add general vehicle^^ on met les chargements dans la case ^^Axle loads^^ pour le 2eme l espacement entre galets est de 1.4m ^^Min distance^^

3vehicles class : ^^Add new^^

Apres on passe par ^^define-analysis case- Add New^^ pour analysis case type on choisit Moving load

et on met pour class VECL1 comme sur la figure

Pour l analyse on a ^^analysis-set analysis option^^ on choisit XZ plane ok

Apres ^^analysis- run analysis-on met do not run pour modal et on lance l analyse.

Maintenant on peut voir le moment max (enveloppe) avec la position sur la poutre.

Wa allaho a3lem

Si il y a des erreurs me corrigez svp

Pour la suite inchallah c sera la fleche de la poutre

salam

Pour la fleche de la poutre

Comme le sap ne donne pas la fleche sous forme de tableau alors ma proposition est d inserer des nœuds sur la poutre (pour plus de précision par exemple 1 nœud chaque 10cm)

On selectinne le nœud 1

^^Edit-replicate^^ dx=0.1 /number 79 et dans replicate options on decoche restraints

On aura 78 nœuds entre appuis

Apres analyse on selectionne tous les nœuds

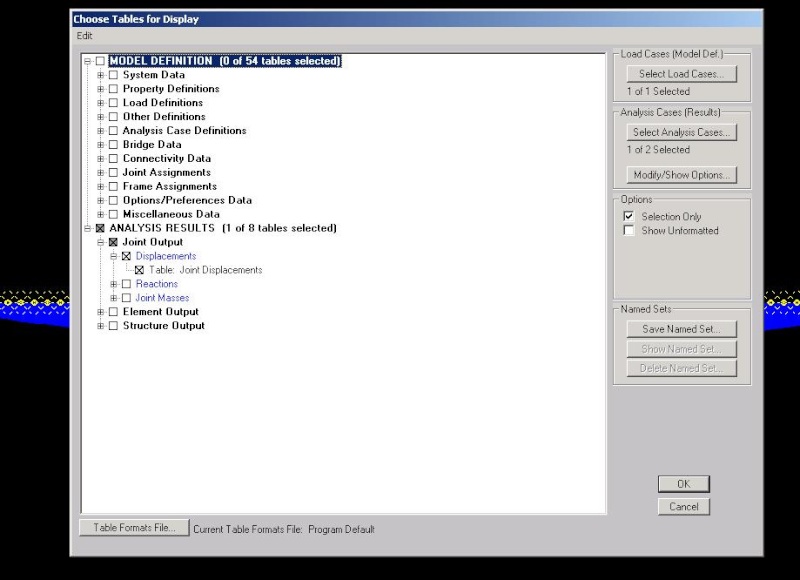

^^display-show tables^^ on coche la case displacment et on choisit mobile dans select analysis case

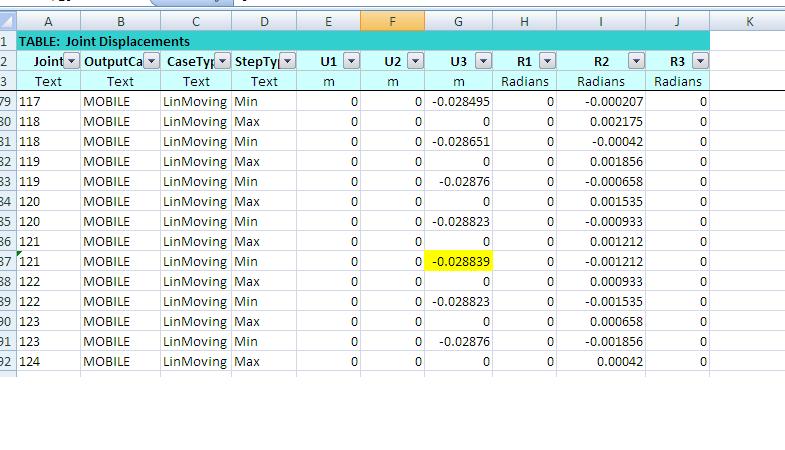

Ok on peut exporter les resultats vers execl et voir le deplacement max U3

La prochaine fois inchallah c le dimensionnement automatique
