Plan d'execution - Robot

Posté(e)
comment_98978

bonjour tout le monde,

je travaille ces jours-ci sur des poutres sur robot, et le truc que je ne comprend pas c'est que robot me donne des plans d'éxécution un peu illogique, une poutre qui supporte son poids propre seulement avec 2 nappes de 2 HA16 ???

est ce qu'il y a une explication !!!!

merci d'avance

  • Citer
    • Réponses 14
    • Vues 7 k
    • Créé
    • Dernière réponse

    Meilleurs contributeurs dans ce sujet

    Jours populaires

    Messages populaires

    • Floyd-Ing
      Floyd-Ing

      Bonjour a/Ghani Par expérience je te confirme que je n'ai jamais eu des plans de projets d'exécution faite par Robot, Oui Robot il le fait mais d'une manière bête, c'est le rôle des projeteurs et les

    • Moulay ELYAZID
      Moulay ELYAZID

      Bonjour, Robot n'est pas performant en dessin d’exécution, vous prenez les résultats théoriques et faite le dessin par un logiciel dédié aux plans d'exe feraillage tel que ASD Par contre, il est à not

    • Floyd-Ing
      Floyd-Ing

      voir menue paramètres de ferraillage, vous pouvez vous meme définir les types d'aciers a mettre (décrocher les aciers que vous ne voulez pas mettre)  et les cadres , ainsi que les recouvrement a prend

    Images postées

    Messages recommandés

    Posté(e)
    comment_99002

    là c'est logique, moi j'ai espacement entre arm. transversales un peu serré aux extremites par ce que j'ai coché (Disp. sismiques), maintenant je ne sais pourquoi robot me donne ce ferraillage, si je décoche le diamétre 16 dans les options , il arrête le calcul vu l'indisponibilté des diamétres....je suis paumé !!!!!

    ​Dans ce cas je vous demanderez de partager simplement votre modèle pour qu'on puisse de facto y jetter un coup d'oeil.

    Cdt.

  • Citer
    • Posté(e)
    comment_99003

    Bonjour,

    tout simplement c'est la section minimale de ferraillage lorsque vous appliquer les dispositions parasismique (je pense 1% de B )

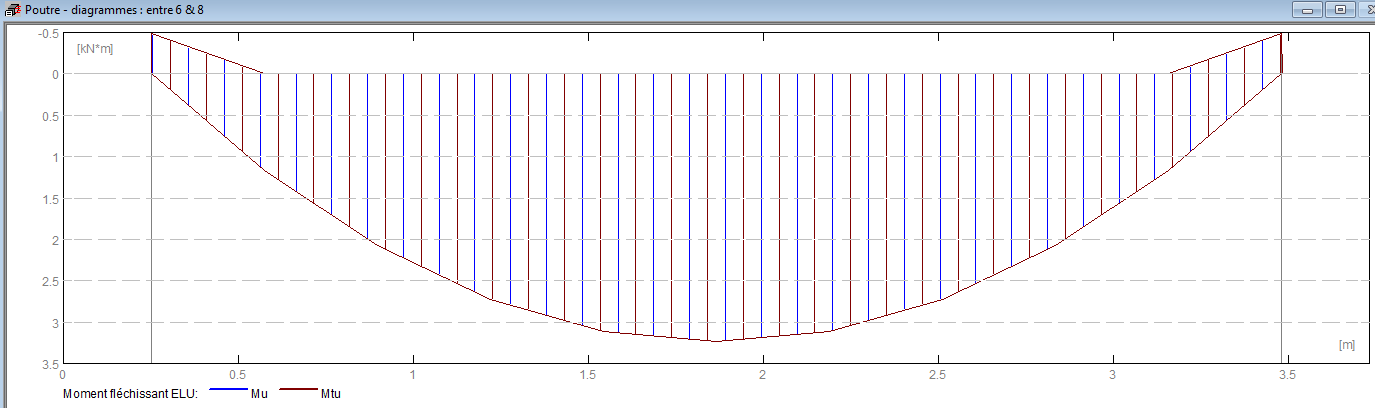

    pouvez vous poster le diagramme des moments fléchissant à l'ELU et à l'ELA

    l'influence de l'effort tranchant engendre par fois l'augmentation de Ast inf.

    Postez le fichier, je vérifie :)

  • Citer
    • 2 semaines après...
    Posté(e)
    comment_99135

    Bonjour A mon avis pour un soucis de rentabilite on peut très bien sortir des plans d exécution  pour poutre à partir de robot en utilisant l option édition des armature corriger graphiquement la disposition des armatures et lancer analyse-verifier

  • Citer
