suite a des messages que j'ai reçu me demandant d'expliquer comment on  exploite les resultats sur ETABS , j'ai pris un petit projet Villa pour facilite les choses donc apres modelisation et lancement d'analyse apres toutes les verification indique sur l'RPA a savoir l'effort tranchant dynamique >0.8 de l'effort tranchant statiq  ,aussi la somme des msses danns les deux dirextions >90% etc on va passer directement a l'exploitation des resultant

1exemple les poutres Porteuses

on selectionne d'abord ces poutres ensuite  ,display show tables et suivres ces images



les moment positifs c'est les moments en travee et negatifs qui sont sur appuis et comme vous remarque pour chaque cas on prend les deux situation normale et accidentele.



en clique droit sur la colonne de load case pour selectionner les combinaisons de charge selon l'element structural ,on peut le faire aussi sur excel

on exporte sur excel on clique sur le coin haut a gauche pour selectionner tout ce tableau,clique sur le bouton droit et voir cette boite de dialogue

maintenant sur excel et pour bien exploiter on va vers ;donnees filtrer .

les moments sur appui  pour les deux situations Normale et transitoire ou accidentele.

les moments en traves pour les deux situations Normale et transitoire ou accidentele.

dans les deux cas j'ai remarque que les efforts sont important sur les poutres 33 ,34    5eme eage ;je vais localiser ces poutres pour voir si c'est des cas particulier exemple des poutre qui portent des escalier ou des poutres de grande trames  ou je ne sais quoi,et je vais voir si la difference des efforts est importante par rapport aux autre poutres ,dans ce cas la je vais leurs donne un ferraillage speciale et non generalise avec les autres poutres.donc je vais a set diplay option et j'active labels pour frame assignement ,ce qui va me permettre de voir les numero de chaque poutre



Remarque ,il est important de voir le changement des valeurs des moments et de voir qu’il y a pas un changement brusque ,si on prend ce cas vous allez constater que les efforts et sur appui et sur travée concerne les poutre 34 et 33 donc il est a note que la colonne de Beam et qui donne le numéro de la poutre (beam) est important ,il se peut qu il ya juste une poutre qui nécessite un ferraillage spécifique a elle-même et qu’il n’est sage de comptabiliser toutes les autres poutres ;l’exploitation des résultats exige de bien remarquer les efforts et comment  ils sont reparties pour d’un cote reste dans la sécurité et d’un autre cote tenir compte de l’aspect économique des choses.





Edited June 5, 20159 yr by fatmabela

salut mes amis

j’essaye de faire des modélisation  avec le logiciel etabs 2019.

je trouve des problèmes avec le ferraillage des poteaux !

le logiciel me donne des sections excessive en appliquant l'option désigne avec la norme euro code.

et le calcul manuel avec l'effort normal et et deux moment en flexion déviée composée me donne les section minimal de l'RPA.

???

Salutations

On 10/17/2020 at 9:37 PM, Cherfi Chakib said:

Bonsoir, j'ai une petite erreur, etabs ne m'affiche les centre de rigidités (XCR et XYR) quelqu'un pourrait me dire à quoi c'est dû ?

Assalamo alykom wa rahmato ALLAH wa barakatoho akhi @Cherfi Chakib

Pour que Etabs calcul le centre de rigidité il faut s’assurer que:

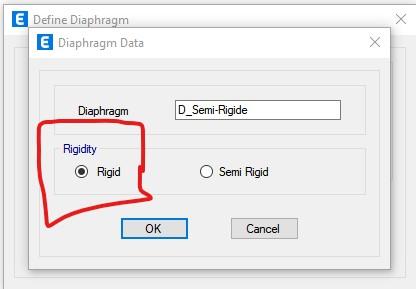

11-      les diaphragme sont définit comme rigide ;

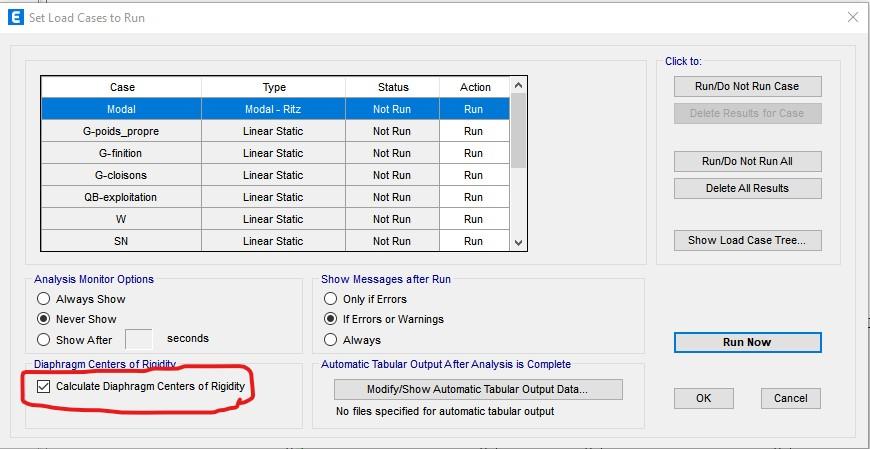

22-      que l’option ‘’Calculate Diaohragm Center Of Rigidity’’ est activée dans la boite de dialogue ‘’Set Load Case to Run’’.

و العلم عند الله تعالى

Assalam

5 hours ago, alg-r15 said:

salut mes amis

j’essaye de faire des modélisation  avec le logiciel etabs 2019.

je trouve des problèmes avec le ferraillage des poteaux !

le logiciel me donne des sections excessive en appliquant l'option désigne avec la norme euro code.

et le calcul manuel avec l'effort normal et et deux moment en flexion déviée composée me donne les section minimal de l'RPA.

???

Salutations

Assalamo alykom wa rahmato ALLAH wa barakatoho akhi @ alg-r15

Je pense que vous dimensionner les poteaux et les poutres comme des éléments DCH (l'option par défaut de Etabs).

Je vous propose d’assigner l’option ‘’Secondary’’ au lieu de l’option ‘’DCH’’.



Mais il faut vérifier manuellement les exigences du chapitre VII des R.P.A. pour les poteaux et les poutres.

و العلم عند الله تعالى

Assalam

Edited October 11, 20213 yr by medeaing

Le 11/10/2021 à 19:21, medeaing a dit :

Assalamo alykom wa rahmato ALLAH wa barakatoho akhi @ alg-r15

Je pense que vous dimensionner les poteaux et les poutres comme des éléments DCH (l'option par défaut de Etabs).

Je vous propose d’assigner l’option ‘’Secondary’’ au lieu de l’option ‘’DCH’’.



Mais il faut vérifier manuellement les exigences du chapitre VII des R.P.A. pour les poteaux et les poutres.

و العلم عند الله تعالى

Assalam

merci beaucoup.

avez vous des idées comment calculer les fondations semelle filante et isolé sur etabs ??



Passez à "SAFE".



Bonsoir tous le mondes.

Pour modéliser une structure avec un béton de capacité de 30 MPa ou plus, que faire changer dans les paramètres.

Salutations

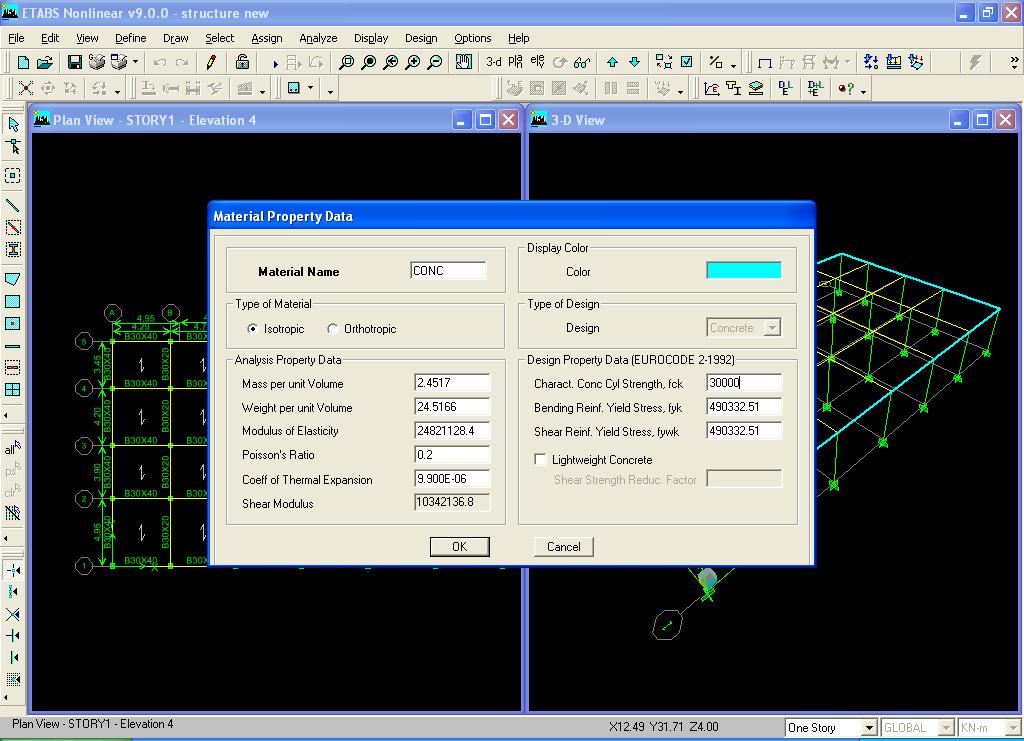

Comme ceci :

Il y a 1 heure, gerardwarm a dit :

Comme ceci :

merci

mais je cherche a faire ca sur etabs 19.

salutations

إضافة إلى تغيير الخانة الخاصة  بمقاومة الخرسانة للضغط [ la résistance caractéristique du béton ] ، لا بد من تعديل معامل المرونة [ le module d’élasticité ] لأنه مرتبط بقيمة ماومة الضغط. وفقا للقانون الجزائري CBA93 ، من أجل fc28=30MPa يكون معامل المرونة في حدود 34180 MPa .

و العلم عند الله تعالى





Il y a 1 heure, medeaing a dit :

إضافة إلى تغيير الخانة الخاصة  بمقاومة الخرسانة للضغط [ la résistance caractéristique du béton ] ، لا بد من تعديل معامل المرونة [ le module d’élasticité ] لأنه مرتبط بقيمة ماومة الضغط. وفقا للقانون الجزائري CBA93 ، من أجل fc28=30MPa يكون معامل المرونة في حدود 34180 MPa .

و العلم عند الله تعالى





merci beaucoup medeaing.
