bONJOURS.

suite a des messages que j'ai reçu me demandant d'expliquer comment on  exploite les resultats sur ETABS , j'ai pris un petit projet Villa pour facilite les choses donc apres modelisation et lancement d'analyse apres toutes les verification indique sur l'RPA a savoir l'effort tranchant dynamique >0.8 de l'effort tranchant statiq  ,aussi la somme des msses danns les deux dirextions >90% etc on va passer directement a l'exploitation des resultant

1exemple les poutres Porteuses

on selectionne d'abord ces poutres ensuite  ,display show tables et suivres ces images



les moment positifs c'est les moments en travee et negatifs qui sont sur appuis et comme vous remarque pour chaque cas on prend les deux situation normale et accidentele.



en clique droit sur la colonne de load case pour selectionner les combinaisons de charge selon l'element structural ,on peut le faire aussi sur excel

on exporte sur excel on clique sur le coin haut a gauche pour selectionner tout ce tableau,clique sur le bouton droit et voir cette boite de dialogue

maintenant sur excel et pour bien exploiter on va vers ;donnees filtrer .

les moments sur appui  pour les deux situations Normale et transitoire ou accidentele.

les moments en traves pour les deux situations Normale et transitoire ou accidentele.

dans les deux cas j'ai remarque que les efforts sont important sur les poutres 33 ,34    5eme eage ;je vais localiser ces poutres pour voir si c'est des cas particulier exemple des poutre qui portent des escalier ou des poutres de grande trames  ou je ne sais quoi,et je vais voir si la difference des efforts est importante par rapport aux autre poutres ,dans ce cas la je vais leurs donne un ferraillage speciale et non generalise avec les autres poutres.donc je vais a set diplay option et j'active labels pour frame assignement ,ce qui va me permettre de voir les numero de chaque poutre



Remarque ,il est important de voir le changement des valeurs des moments et de voir qu’il y a pas un changement brusque ,si on prend ce cas vous allez constater que les efforts et sur appui et sur travée concerne les poutre 34 et 33 donc il est a note que la colonne de Beam et qui donne le numéro de la poutre (beam) est important ,il se peut qu il ya juste une poutre qui nécessite un ferraillage spécifique a elle-même et qu’il n’est sage de comptabiliser toutes les autres poutres ;l’exploitation des résultats exige de bien remarquer les efforts et comment  ils sont reparties pour d’un cote reste dans la sécurité et d’un autre cote tenir compte de l’aspect économique des choses.





Modifié Juin 5, 20159 a par fatmabela

oussama brahimi ,revoyez votre chargement ;il se peut que ça soit la le probleme .

Mr  Oussama Brahimi :   Verifier si la somme des masses Wi  des différents étages  est égale à la somme des réactions pour la combinaison prise  Define mass source (g+0.2q)

salam et saha ftoorkom

hada ficher verifiw m3aya  svp hhhh

merciii

masse.rar

salam et saha ftoorkom

hada ficher verifiw m3aya  svp hhhh

merciii

masse.rar



j'ai examine votre fichier t.rapidement ;mais j'ai constate que vous n'avez pas utiliser le mesh ni le manuel ni celui de l'etabs  ni pour voiles ni pour les dalles ;si vous voulez obtenir de resultats correctes il faut utilise les programme comme il se doit sinon ça marche pas ;c.des programme a base d'element finis et ils peuvent pas traiter des voiles de plusieures metres sans les diviser en mailles de petites dimensions

quand vous modelisez votre structure correctement ;apres vous pouvez vous demandez pouquoi vous avez tel ou tel probleme ,

Modifié Juillet 16, 20159 a par fatmabela

mercii madame . Ceci est une note importante . Merci de votre aide.

mazal probleme  nta3 la masse de chaque étage nchalah nalgaw solution.

saha ftorkom et saha 3idkom

salut mes amis

comment faire mesh area avec etabs 2013

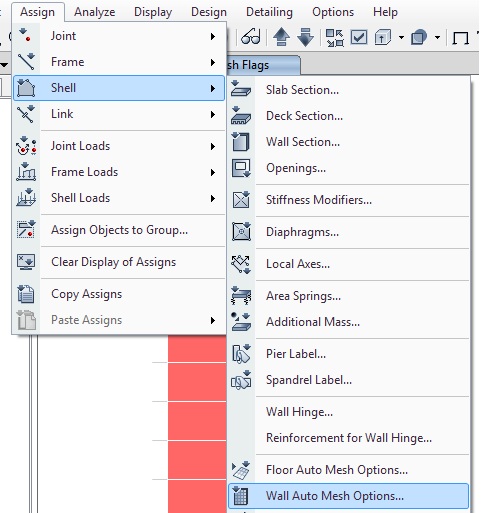

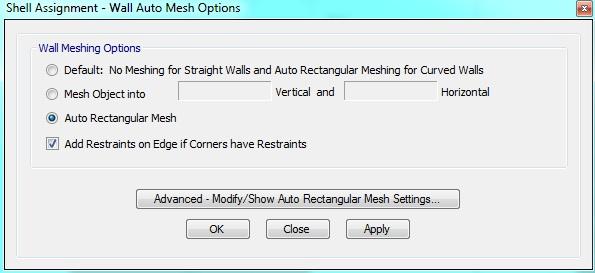

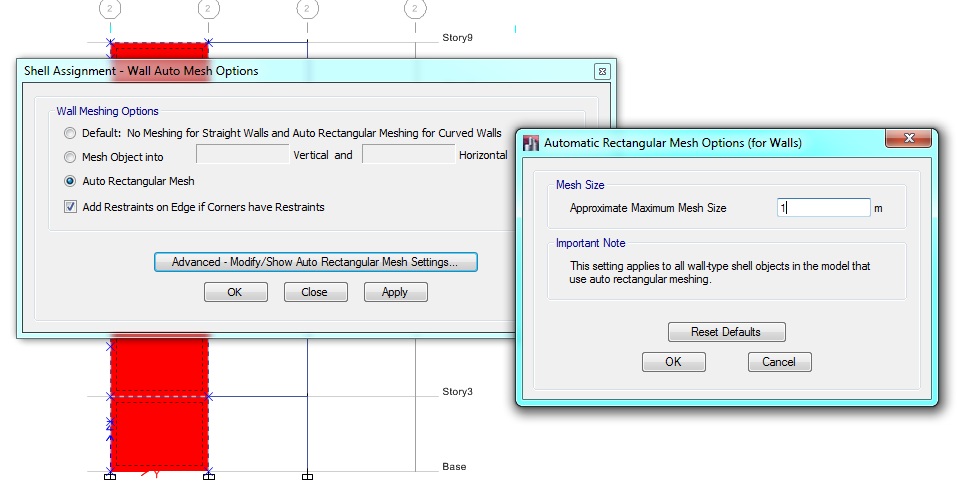

pour proceder a faire le Mesh il ya plusieures methodes .manuelle et celle direct de l'ETABS et meme cette derniere il ya plus qu'une façon de le faire exemple pour le voile

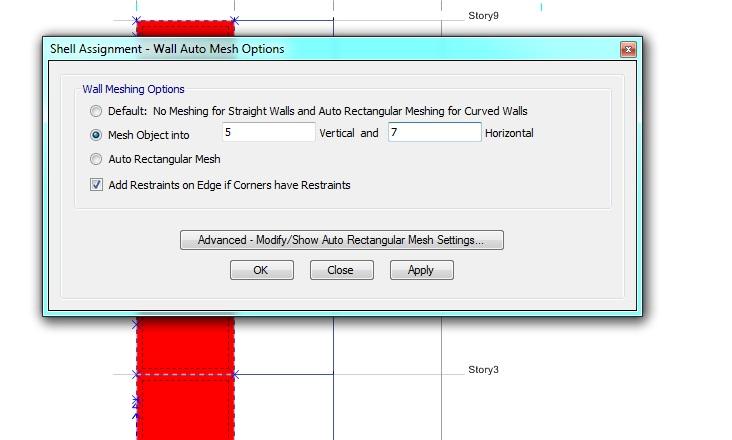

ou bien on peut directement fixez le nombre de mesh verticalement et horizontalement

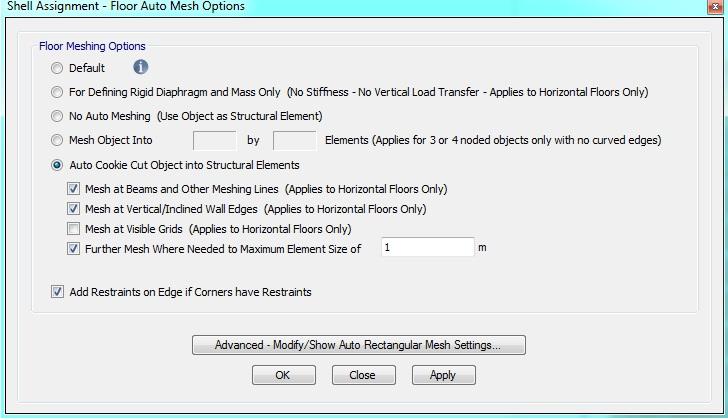

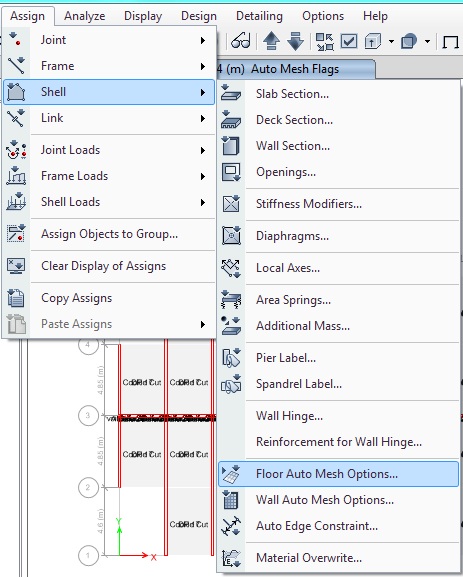

pour les dalles

j'espere que j'ai repondu a votre question.

Modifié Aout 20, 20159 a par fatmabela



 ²

pour ce qui est Add restreaints on edge if corner have restraints ;j'ai oublie de decocher parceque ça rajoute des appui au coin de voile donc faite attention

salut mes amis

je veut soustraire les resultats pour lestrumeau ou bien lescalculer sur etabs directement

ki as des idee

sur spanderal label.

merci
