suite a des messages que j'ai reçu me demandant d'expliquer comment on  exploite les resultats sur ETABS , j'ai pris un petit projet Villa pour facilite les choses donc apres modelisation et lancement d'analyse apres toutes les verification indique sur l'RPA a savoir l'effort tranchant dynamique >0.8 de l'effort tranchant statiq  ,aussi la somme des msses danns les deux dirextions >90% etc on va passer directement a l'exploitation des resultant

1exemple les poutres Porteuses

on selectionne d'abord ces poutres ensuite  ,display show tables et suivres ces images



les moment positifs c'est les moments en travee et negatifs qui sont sur appuis et comme vous remarque pour chaque cas on prend les deux situation normale et accidentele.



en clique droit sur la colonne de load case pour selectionner les combinaisons de charge selon l'element structural ,on peut le faire aussi sur excel

on exporte sur excel on clique sur le coin haut a gauche pour selectionner tout ce tableau,clique sur le bouton droit et voir cette boite de dialogue

maintenant sur excel et pour bien exploiter on va vers ;donnees filtrer .

les moments sur appui  pour les deux situations Normale et transitoire ou accidentele.

les moments en traves pour les deux situations Normale et transitoire ou accidentele.

dans les deux cas j'ai remarque que les efforts sont important sur les poutres 33 ,34    5eme eage ;je vais localiser ces poutres pour voir si c'est des cas particulier exemple des poutre qui portent des escalier ou des poutres de grande trames  ou je ne sais quoi,et je vais voir si la difference des efforts est importante par rapport aux autre poutres ,dans ce cas la je vais leurs donne un ferraillage speciale et non generalise avec les autres poutres.donc je vais a set diplay option et j'active labels pour frame assignement ,ce qui va me permettre de voir les numero de chaque poutre



Remarque ,il est important de voir le changement des valeurs des moments et de voir qu’il y a pas un changement brusque ,si on prend ce cas vous allez constater que les efforts et sur appui et sur travée concerne les poutre 34 et 33 donc il est a note que la colonne de Beam et qui donne le numéro de la poutre (beam) est important ,il se peut qu il ya juste une poutre qui nécessite un ferraillage spécifique a elle-même et qu’il n’est sage de comptabiliser toutes les autres poutres ;l’exploitation des résultats exige de bien remarquer les efforts et comment  ils sont reparties pour d’un cote reste dans la sécurité et d’un autre cote tenir compte de l’aspect économique des choses.





Modifié Juin 5, 20159 a par fatmabela

J'ai pas bien  saisi votre question ? il semble que vous n'avez pas changez certain de vos paramétre exemple gama c= 1.15 et gamma S=1  en plus si vous voulez explotez le ferraillage donné par ETABS même les parametres des aciers vous ne les avez pas changer en fonction de ce qu'on a au BAEL

je veux juste attire votre attention sur un fait c.que eurocode calcul les linteau differement de celui de l'RPA il ne donne pas dutout le même résultat ;je ne sais pas d'ou ils ont ramene ces formules de RPA ;même les trumeaus sauf que pour ces dernier ça donne une idée.



donc pour les linteaux je doit suivre le règlement rpa à la lettre et point finale c est sa .....!!!!!

http://www.civilmania.com/topic/24276-problem-de-periode/#comment-103253

REPONDEZ MOI SUR LES PROBLÈME CONSTRUCTION EN BANQUETTE SVP...........MERCI.

Le Sunday, December 06, 2015 at 22:58, alg-r15 a dit :

salut mes amis

je veut soustraire les resultats pour lestrumeau ou bien lescalculer sur etabs directement

ki as des idee

sur spanderal label.

merci



Bonjour .

Vous avez exploiter les Résultats des Voile.

Quel Sont les section d armature pour Les Acier vertical ( Tendit et Comprimé )et Horizontal.

Modifié Février 5, 20169 a par inge raouf

pouvez vous me dire SVP comment savoir le pourcentage des efforts repris par les voiles et le portique ??

Le 5/2/2016 at 11:26, inge raouf a dit :

Bonjour .

Vous avez exploiter les Résultats des Voile.

Quel Sont les section d armature pour Les Acier vertical ( Tendit et Comprimé )et Horizontal.

oui

donne moi tes cordonner

svp pouvez vous m aider je suis entrain de préparer mon PFE pour le dimensionnement de radier comment detrminer l effort normal a la base et merci

Le 12/06/2016 at 18:29, Asmaa Amai a dit :

svp pouvez vous m aider je suis entrain de préparer mon PFE pour le dimensionnement de radier comment detrminer l effort normal a la base et merci

Pour le calcul de l'effort normal à la base c.somple c les reactions , mais les efforts à la base pour le calcul du radier là il faut passer  à

1sélectionner les réactions avec les éléments verticaux correspondant

2 créer un groupe name

3 définissez section cut de ce groupe

comme ça vous pouvez avoir vos efforts par rapport à un nouveau repère qu'ETABS va créer et qui serra au c.d.g et vous allez voir les coordonnes de ce repère sur le même tableau

reste à déterminer les inertie du bâtiment dans les deux sens sur Autocad par rapport au centre de gravite G tout comme vous avez obtenue des efforts avec section cut c.a.d au c.d.g G.

Modifié Juin 18, 20168 a par fatmabela

BONSOIR MADAME POUR LA VÉRIFICATION l'effort tranchant de chaque trumeaux comme indiquée sur l'RPA QUELLE EFFORT TRANCHANT AVEZ VOUS CHOISIT ?

Le 23/08/2017 à 16:05, Anis Sebti a dit :

BONSOIR MADAME POUR LA VÉRIFICATION l'effort tranchant de chaque trumeaux comme indiquée sur l'RPA QUELLE EFFORT TRANCHANT AVEZ VOUS CHOISIT ?

 sur l RPA on montre la partie du linteau sujette à  l 'effort tranchant qui est V2 sur ETABS

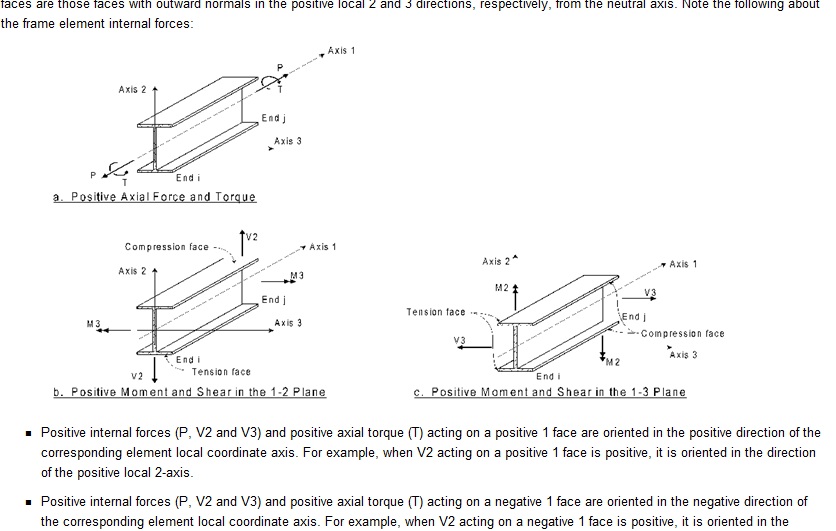

• V2, the shear force in the 1-2 plane ,comme le calcul sur ETABS permet de considerer le voile PIER et le linteau SPANDEL donc c la même explication et convention de signe que les éléments FRAME , dans help de l'ETABS   le sens de V2 et V3 est montre comme indique ci dessous

•
