suite a des messages que j'ai reçu me demandant d'expliquer comment on  exploite les resultats sur ETABS , j'ai pris un petit projet Villa pour facilite les choses donc apres modelisation et lancement d'analyse apres toutes les verification indique sur l'RPA a savoir l'effort tranchant dynamique >0.8 de l'effort tranchant statiq  ,aussi la somme des msses danns les deux dirextions >90% etc on va passer directement a l'exploitation des resultant

1exemple les poutres Porteuses

on selectionne d'abord ces poutres ensuite  ,display show tables et suivres ces images



les moment positifs c'est les moments en travee et negatifs qui sont sur appuis et comme vous remarque pour chaque cas on prend les deux situation normale et accidentele.



en clique droit sur la colonne de load case pour selectionner les combinaisons de charge selon l'element structural ,on peut le faire aussi sur excel

on exporte sur excel on clique sur le coin haut a gauche pour selectionner tout ce tableau,clique sur le bouton droit et voir cette boite de dialogue

maintenant sur excel et pour bien exploiter on va vers ;donnees filtrer .

les moments sur appui  pour les deux situations Normale et transitoire ou accidentele.

les moments en traves pour les deux situations Normale et transitoire ou accidentele.

dans les deux cas j'ai remarque que les efforts sont important sur les poutres 33 ,34    5eme eage ;je vais localiser ces poutres pour voir si c'est des cas particulier exemple des poutre qui portent des escalier ou des poutres de grande trames  ou je ne sais quoi,et je vais voir si la difference des efforts est importante par rapport aux autre poutres ,dans ce cas la je vais leurs donne un ferraillage speciale et non generalise avec les autres poutres.donc je vais a set diplay option et j'active labels pour frame assignement ,ce qui va me permettre de voir les numero de chaque poutre



Remarque ,il est important de voir le changement des valeurs des moments et de voir qu’il y a pas un changement brusque ,si on prend ce cas vous allez constater que les efforts et sur appui et sur travée concerne les poutre 34 et 33 donc il est a note que la colonne de Beam et qui donne le numéro de la poutre (beam) est important ,il se peut qu il ya juste une poutre qui nécessite un ferraillage spécifique a elle-même et qu’il n’est sage de comptabiliser toutes les autres poutres ;l’exploitation des résultats exige de bien remarquer les efforts et comment  ils sont reparties pour d’un cote reste dans la sécurité et d’un autre cote tenir compte de l’aspect économique des choses.





Edited June 5, 20159 yr by fatmabela

Le 10/7/2017 à 02:10, alg-r15 a dit :

Merci madame

j'ai une autre question

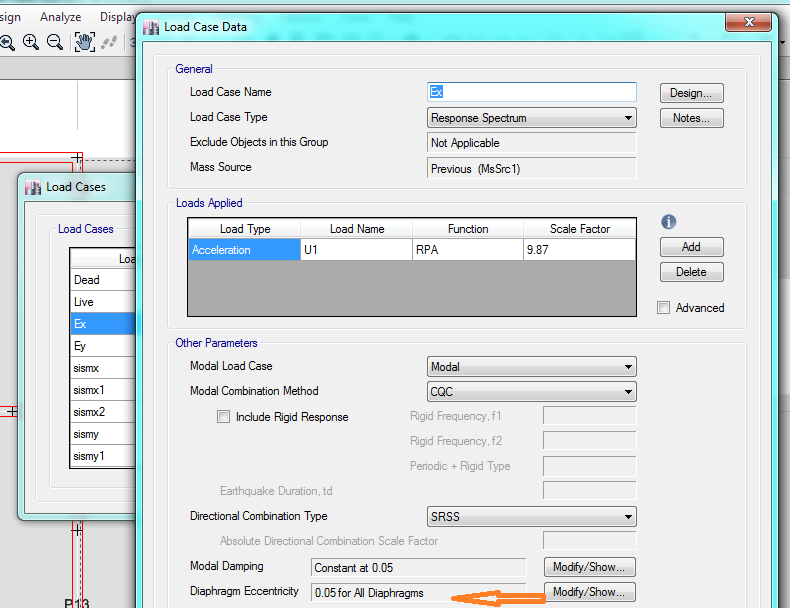

  c'est quoi l'excentricité accidentelle, dans quel cas en l'aplique et c'est comment le faire ?

Saluatatins.



il ya toute une explication dans ce forum et detaille pour comment faire

je suis desolee pour le retard , je suis tellement tres occupée.

merci madame infiniment .



Bonjour
Svp quelle est le moment que je dois prendre pour vérifie le moment de renversement pour un radier génerale
ma modélisation est faite sur ETABS v9.7.0

MERCI DE ME REPONDRE



Quelle est la différence entres les moments M1 M2 et M3 ?

les quelles doit en prendre en compte ?

salut

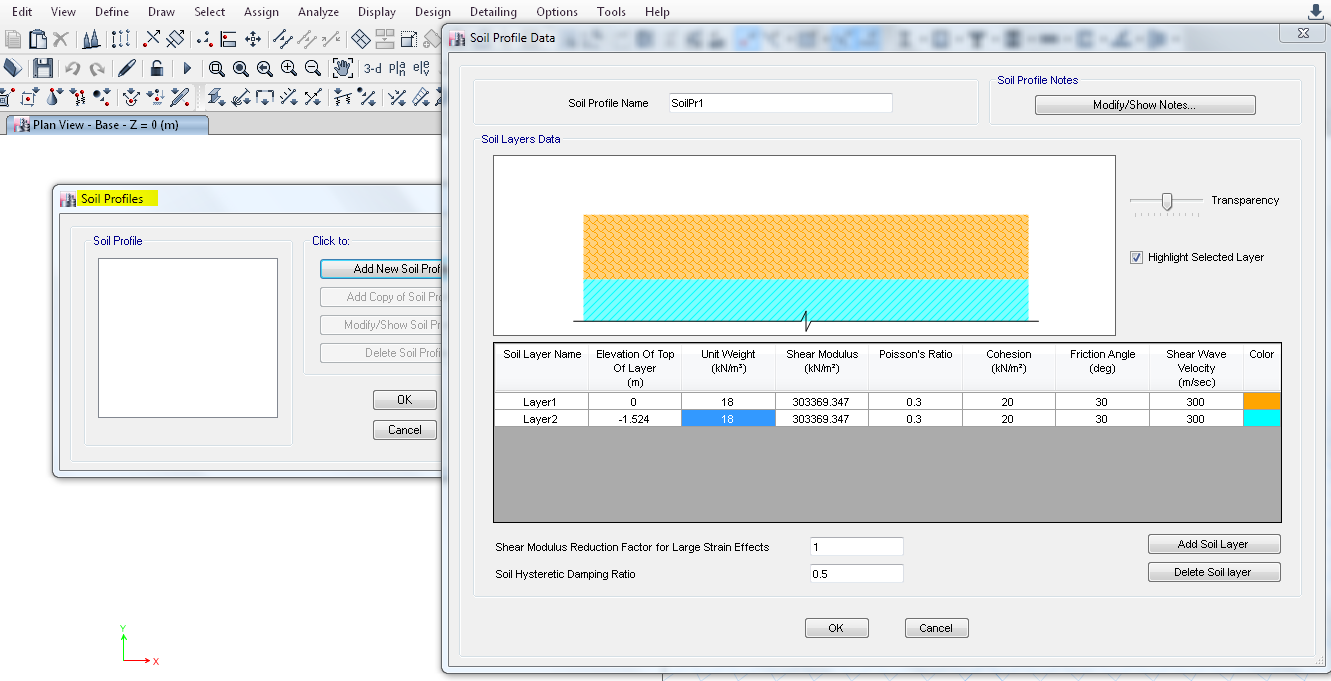

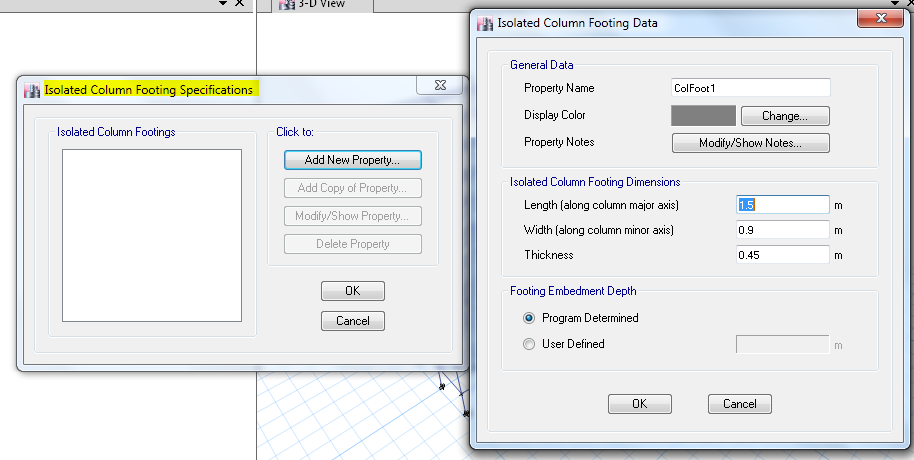

a quoi sert tout ça sur etabs et comment s'en servire.

Le 12/26/2017 à 19:28, Zonika a dit :

Quelle est la différence entres les moments M1 M2 et M3 ?

les quelles doit en prendre en compte ?

a quel niveau est votre question, c a d au niveau des elements frame ;ou bien shell ? vous pouvez trouvez ce qui concerne les convention au niveau du help parceque chaque element



salut

comment vous faites le cas ou les voiles prennent la totalité de l'effort tranchant

merci

et aussi 25%

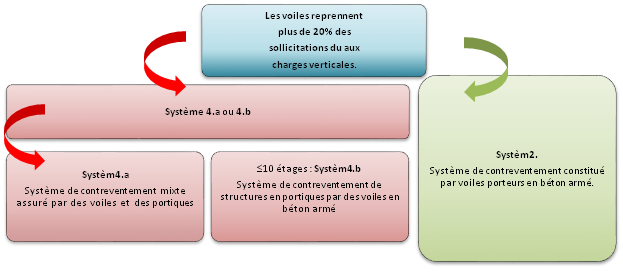

les flèches vert c'est OUI "condition vérifier "
