bONJOURS.

suite a des messages que j'ai reçu me demandant d'expliquer comment on  exploite les resultats sur ETABS , j'ai pris un petit projet Villa pour facilite les choses donc apres modelisation et lancement d'analyse apres toutes les verification indique sur l'RPA a savoir l'effort tranchant dynamique >0.8 de l'effort tranchant statiq  ,aussi la somme des msses danns les deux dirextions >90% etc on va passer directement a l'exploitation des resultant

1exemple les poutres Porteuses

on selectionne d'abord ces poutres ensuite  ,display show tables et suivres ces images



les moment positifs c'est les moments en travee et negatifs qui sont sur appuis et comme vous remarque pour chaque cas on prend les deux situation normale et accidentele.



en clique droit sur la colonne de load case pour selectionner les combinaisons de charge selon l'element structural ,on peut le faire aussi sur excel

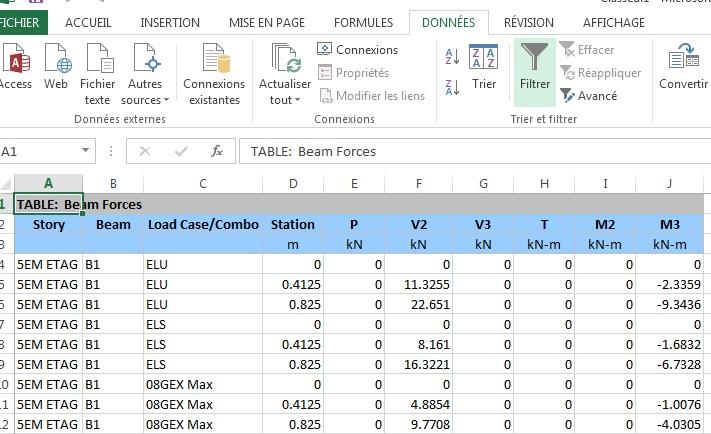

on exporte sur excel on clique sur le coin haut a gauche pour selectionner tout ce tableau,clique sur le bouton droit et voir cette boite de dialogue

maintenant sur excel et pour bien exploiter on va vers ;donnees filtrer .

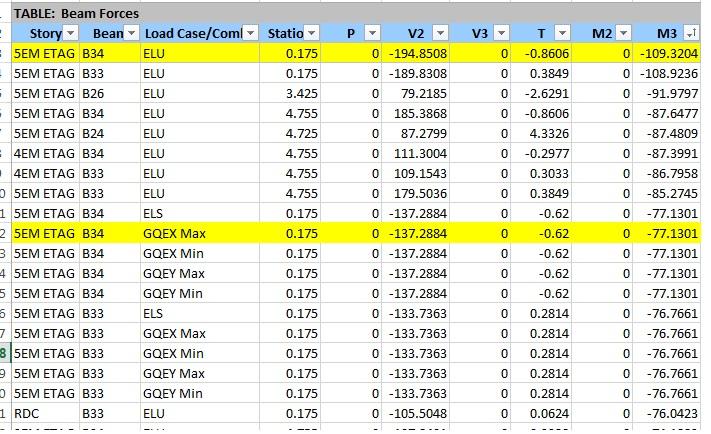

les moments sur appui  pour les deux situations Normale et transitoire ou accidentele.

les moments en traves pour les deux situations Normale et transitoire ou accidentele.

dans les deux cas j'ai remarque que les efforts sont important sur les poutres 33 ,34    5eme eage ;je vais localiser ces poutres pour voir si c'est des cas particulier exemple des poutre qui portent des escalier ou des poutres de grande trames  ou je ne sais quoi,et je vais voir si la difference des efforts est importante par rapport aux autre poutres ,dans ce cas la je vais leurs donne un ferraillage speciale et non generalise avec les autres poutres.donc je vais a set diplay option et j'active labels pour frame assignement ,ce qui va me permettre de voir les numero de chaque poutre



Remarque ,il est important de voir le changement des valeurs des moments et de voir qu’il y a pas un changement brusque ,si on prend ce cas vous allez constater que les efforts et sur appui et sur travée concerne les poutre 34 et 33 donc il est a note que la colonne de Beam et qui donne le numéro de la poutre (beam) est important ,il se peut qu il ya juste une poutre qui nécessite un ferraillage spécifique a elle-même et qu’il n’est sage de comptabiliser toutes les autres poutres ;l’exploitation des résultats exige de bien remarquer les efforts et comment  ils sont reparties pour d’un cote reste dans la sécurité et d’un autre cote tenir compte de l’aspect économique des choses.





Edited June 5, 20159 yr by fatmabela

Il y a 3 heures, samideqlqpart a dit :

merci

mais comment faire sur ETABS

c est à dire les etapes pour attribuer les efforts uniquement aux voiles?



Cela dépend normalement de ta disposition de voiles et comment faire sortir les résultats de participation massique avec etabs madame fatmabella a bien expliquer avec l option section cut

Salutations



Bonjour

comment resoudre ce probleme et c'est quoi exactement .

re merci

mais comment faire sur ETABS

c est à dire les etapes pour attribuer les efforts uniquement aux voiles?

c a dire en enlevant les poteaux?

Pour warning horizontal .....

peut etre c'est du aux escaliers



Il y a 1 heure, samideqlqpart a dit :

re merci

mais comment faire sur ETABS

c est à dire les etapes pour attribuer les efforts uniquement aux voiles?

c a dire en enlevant les poteaux?

Pour warning horizontal .....

peut etre c'est du aux escaliers



salut

pour warning c'est un étage en gradin et je cherche comment resoudre ce probleme ???

pour la répartition des charge le logiciel le fait automatiquement avec la methode des element fini.

VOIR peut etre sur Mass source data    --------->mass options et caucher

incude lateral mass

include vertical mas

lump lateral

Le 04/10/2017 à 11:15, fatmabela a dit :

On peut soit directement le voir si vous avez le tableau à gauche ,sinon vous l'activez on alllona à option , show model explorer ensuite voir comme sur l'image suivante

sinon vous pouvez le trouver en cliquent sur

si vous ne trouvez pas les valeurs verifier

parce que il ya des versions que même si vous cochez pas calculate diaphragm centers of rigidity  vous trouvez qu'ETABS le calcul sinon vous cocher et relancer la calcul

bonjour qu'est ce que ça veut dire VX et VX1 Situé à l'intérieur LOAD CASES

Le 4/18/2018 à 12:50, Pidrou Alim a dit :

bonjour qu'est ce que ça veut dire VX et VX1 Situé à l'intérieur LOAD CASES

Bonjours, je les ai appeles Vx pour rester avec les memes appelations de l'effort tranchant statique , si je clique sur Vx c'est sans extrecite , Vx1 avec extrecite +e Vx2 avec exentricite -e ,moi je calcul l'effort tranchent statique sur ETABS ;mais cetain le font à part manuellement c'est tout.

Le 3/27/2018 à 22:27, samideqlqpart a dit :

re merci

mais comment faire sur ETABS

c est à dire les etapes pour attribuer les efforts uniquement aux voiles?

c a dire en enlevant les poteaux?

Pour warning horizontal .....

peut etre c'est du aux escaliers



dans les ancienes versions on pouvez modelisez les poteaux entant qu'elements shell pour les declarer Plate comme ça  les efforts  horizontaux ne seront pas pris enconsideration ,les nouvelles version je ne trouve pas l'element Plate ,mais il ya toujours d'autres solution ,on peut dans definition du frame st modifiers on annule les moments d'inertie ,on peut definir un materiau speciale pour les poteaux avec E module de young =0

oui warning horizontal souvent c'est du au escalier les liaisons peuvent touches les noeud de l'escalier

Edited April 20, 20186 yr by fatmabela

Il y a 7 heures, fatmabela a dit :

Bonjours, je les ai appeles Vx pour rester avec les memes appelations de l'effort tranchant statique , si je clique sur Vx c'est sans extrecite , Vx1 avec extrecite +e Vx2 avec exentricite -e ,moi je calcul l'effort tranchent statique sur ETABS ;mais cetain le font à part manuellement c'est tout.

Merci beaucoup madame

bnj

Svp Comment extraire note de calcul sur ETABS
