bonjour ;

comment faire le calcul d'un radier manuellement un cours ou un pdf svp et merciiii

il vaut mieux utiliser SAFE qui verifie tous et il est tres facile a l'utiliser

je veut utiliser safe pour la même raison

-mais je ne sais comment ?

-et encore en ma parler de contrainte et raideur du sol d ou soortir sa ?

-comment faire un radier qui ensemble 3 bloc ou plus que ces denier sont separé par des joint non le radier ?????????



Il y a 1 heure, alg-r15 a dit :

je veut utiliser safe pour la même raison

-mais je ne sais comment ?

-et encore en ma parler de contrainte et raideur du sol d ou soortir sa ?

-comment faire un radier qui ensemble 3 bloc ou plus que ces denier sont separé par des joint non le radier ?????????



Vous avez raison n'utilisez jamais un programme sans savoir comment ;le subgrade dont vous parlez est obtenu par essai de plaque ;que le laboratoire n'utilise que sous  la demande du maitre d'ouvrage et c'est exceptionnel au grand ouvrage mais juste chez nous en Algerie  mais on peut avoir des approches de la valeur ça existe sur l'ouvrage fondation speciale ;certail le prend egale à 120x sigma sol avec sima sol en t/m2 reste comment le justifie au gens du CTC

pour 3 blocs dans un meme radier il va falloir mettre dans le fichiers ETABS les 3blocs pas pour etudier la superstructure c.juste pour exporter les reactions de base à SAFE

J'ouvre SAFE

 Vous avez constate qu'on pas le mêmes  joint labels exemple le joint 7 sur Etabs devient 58 sur safe

il faut verifier que les reactions ont ete exporte surtout G et Q sans se soucier du reste c.a.d des effort sismique ;parceque SAFE ne les importe pas .

il ya des choses qui changent il faut vraiment faire attention comme Dead il pass a Dead Above et live c.live above il ya pas de Dead ni live il faut faire comme suit

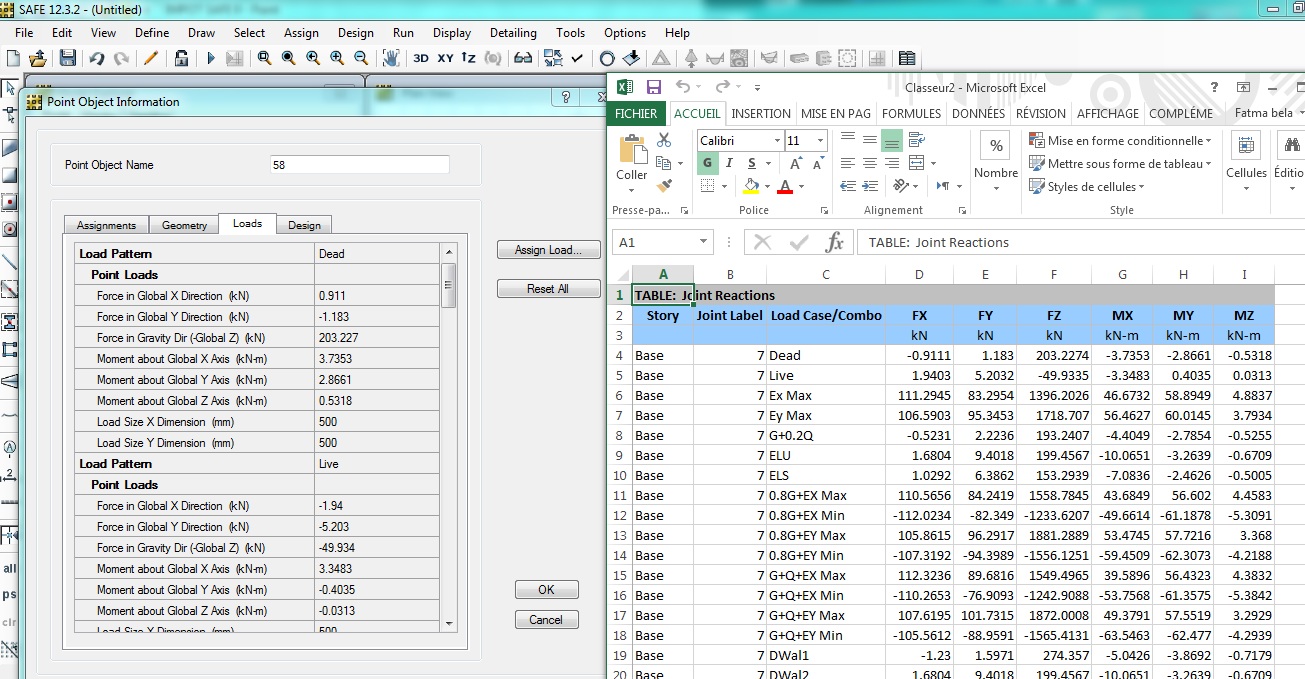

Je compare entre les reation de l'ETABS que j'ai exporté a excel et les raction du meme point sur SAFE  comme suit

Donc là je vais supprimer Dead and live mettre selft weight =1 au niveau dead Above et losque je supprime dead and live je change dead _above en dead et live_above en livee je verifie les autrees charges si elle ne corrrespond pas aux charges sismique Ex et E y je supprime , l'essentiel je dois modifier un peu pour travailler comme ETABS je peux garder Dead above et dans ma tete c'est dead mais pour etre bien je fais ça  , .pas là le probléme

et je compare de nouveau





Edited December 30, 20159 yr by fatmabela

il y a une heure, fatmabela a dit :

Vous avez raison n'utilisez jamais un programme sans savoir comment ;le subgrade dont vous parlez est obtenu par essai de plaque ;que le laboratoire n'utilise que sous  la demande du maitre d'ouvrage et c'est exceptionnel au grand ouvrage mais juste chez nous en Algerie  mais on peut avoir des approches de la valeur ça existe sur l'ouvrage fondation speciale ;certail le prend egale à 120x sigma sol avec sima sol en t/m2 reste comment le justifie au gens du CTC

pour 3 blocs dans un meme radier il va falloir mettre dans le fichiers ETABS les 3blocs pas pour etudier la superstructure c.juste pour exporter les reactions de base à SAFE

J'ouvre SAFE

 Vous avez constate qu'on pas le mêmes  joint labels exemple le joint 7 sur Etabs devient 58 sur safe

il faut verifier que les reactions ont ete exporte surtout G et Q sans se soucier du reste c.a.d des effort sismique ;parceque SAFE ne les importe pas .

il ya des choses qui changent il faut vraiment faire attention comme Dead il pass a Dead Above et live c.live above il ya pas de Dead ni live il faut faire comme suit

Je compare entre les reation de l'ETABS que j'ai exporté a excel et les raction du meme point sur SAFE  comme suit

Donc là je vais supprimer Dead and live mettre selft weight =1 au niveau dead Above et losque je supprime dead and live je change dead _above en dead et live_above en livee je verifie les autrees charges si elle ne corrrespond pas aux charges sismique Ex et E y je supprime , l'essentiel je dois modifier un peu pour travailler comme ETABS je peux garder Dead above et dans ma tete c'est dead mais pour etre bien je fais ça  , .pas là le probléme

et je compare de nouveau





MERCIIIIIIII BCP POUR L'explication



un grand merci Mme l expert

mais y a un problème que quand je rassemble les trois bloc sur un même radier

l étude sismique sera négligeable pour le radier

ou bien comment je v faire pour les diaphragme des 3 bloc au même temp ??????

Il y a 1 heure, alg-r15 a dit :

un grand merci Mme l expert

mais y a un problème que quand je rassemble les trois bloc sur un même radier

l étude sismique sera négligeable pour le radier

ou bien comment je v faire pour les diaphragme des 3 bloc au même temp ??????

Vous n'avez pas bien suivi ce que j'ai ecris  il faut verifier que les reactions ont ete exporte surtout G et Q sans se soucier du reste c.a.d des effort sismique ;parceque SAFE ne les importe pas .

Il ne reconnait pas le spectre

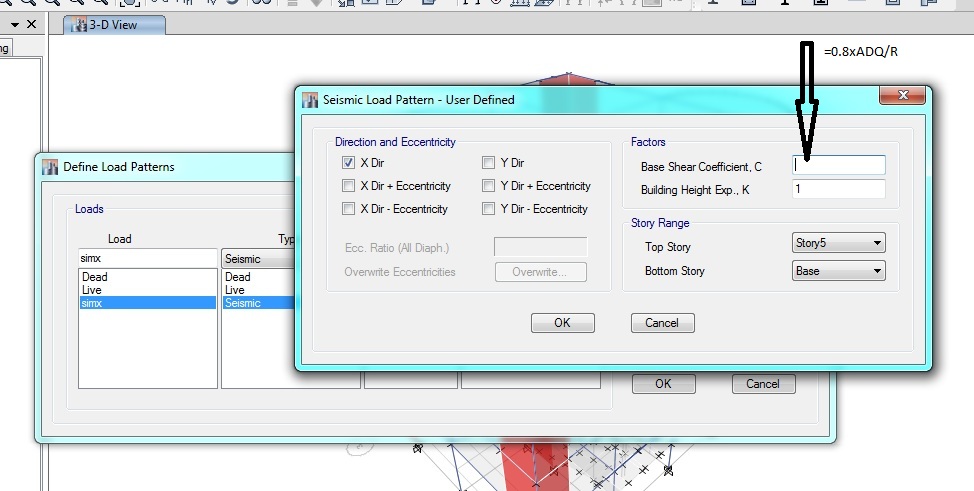

parcequ'en faite le calcul des fondation se fait à l'ELS  ou même l'ELU mais pas au seisme ,mais  la verification des contraintes  tient compte des combinaison sismique ,c.a.d ce n'est pas l'etude mais juste la vérification des contraintes ;vous pouvez à la rigueur definir sur ETABS les charges statique equivalentes

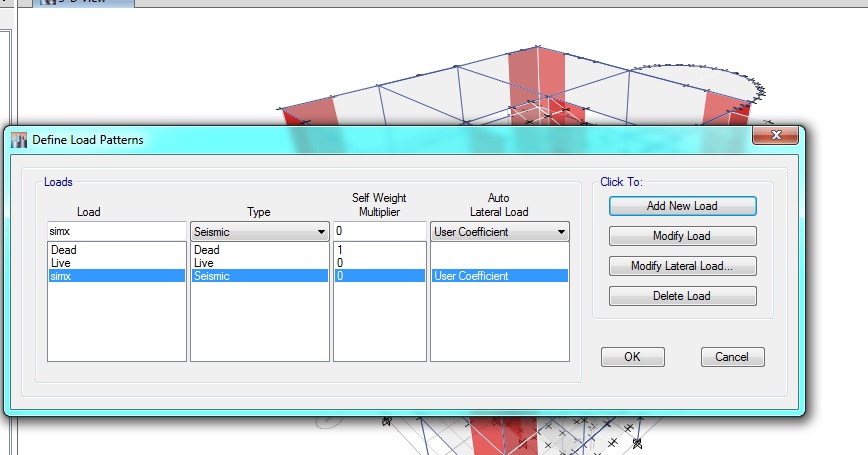

Donc vous voyez que vous pouvez exploiter les cas seismique de cette maniere ;c.a.d en definissant des chargement sismique mais par la methode statique equivalent et bien sur moi j'ai pris un seul cas vous continuez pour sism y

 je redis que les cas seismique c'est juste verifier les contraites donc on peut le faire sur un fichier excel a part

Edited December 31, 20159 yr by fatmabela

merci.



Bonjour

Où peut on télécharger une version de ces logiciels ? (ETABS et SAFE)

Merci

Bonjour up sur ce sujet je m adresse a vous fatmabella est c que vous n avez pas remarque que safe exagere la verification au poinconnement du radier, c vrai que le logiciel fait intervenir les moment a gauche et ad route du poteau chose qui n est paw prise en compte par le BAEL

Mme svp dans la mesure du possible

je cherche comment interpreter les resultats donner sur safe

et c'est quoi les étapes à suivre dans les vérifications sur ce même logiciel safe  pour dire sur mon radier qu'il est acceptable ?
