Modélisation et calcul des portiques

[HAKHODJA]

Bonjour,

La modélisation des portiques poteaux-poutres un sujet  flou et qui pose beaucoup d'interrogations.

J'ai effectué deux modèles

Cas 1 :

Modélisation par défaut des encastrements entre les poutres et les poteaux.



Cas 2 :

Modélisation avec application des relâchements entre les poutres et les poteaux ( poutre continue,       poteau articulé en tete) .

Si on compare les sollicitations des deux cas :

Les poutres sont moins sollicitées en cas 1 car les moments sont reprisent en partie par les poteaux  par contre dans les cas 2 c’est le cas d’une poutre continue que on peut résoudre par le théorème des 3 mois et les moment sont plus élevés que le cas 1.

Les poteaux en cas 1 sont sollicités en N et M (flexion composée) et en N seulement dans le cas 2.

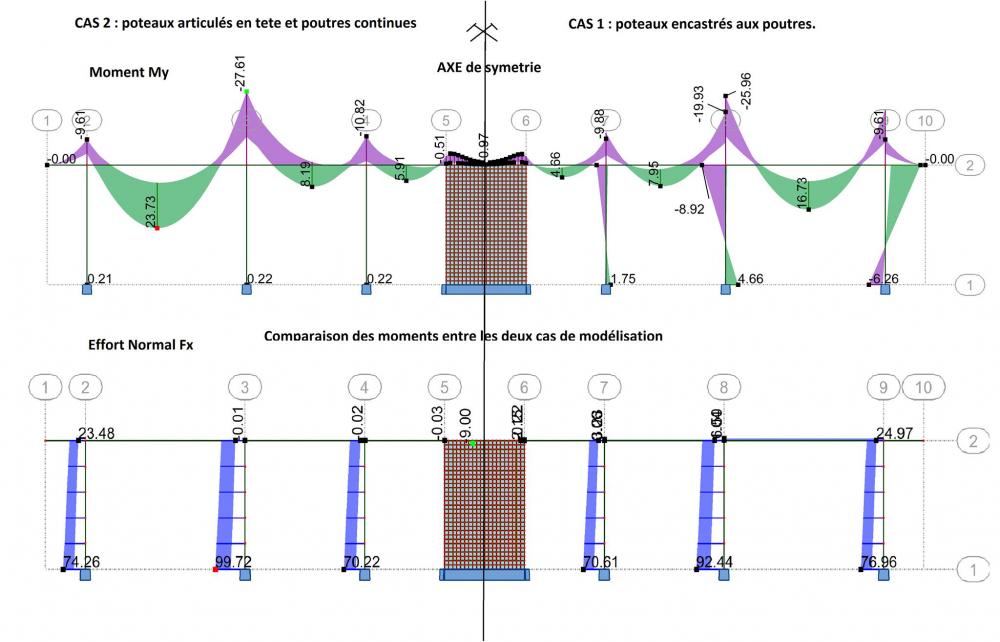

(Voir l'image jointe )

Conclusion :

Si on modélise le cas 1 on considère des encastrement parfais entre poteaux et poutres mais en réalité est ce que l'encastrement de la poutre au poteaux est réalisés par des armatures ?.

Par contre si on modélise le cas 2 les poteaux seront considérés articulé et ne reprennent aucun moment alors que en réalité le nœud poteau poutre n’est jamais parfaitement articulé ( sauf dispositifs spéciaux cas des appareils d’appuis des ponts ) donc il y’aura forcément des moment dans les poteaux .

Personnellement le pense calculer  les poutres avec le cas 2 qui est plus défavorables pour les poutres.

Et je calcul les poteaux avec le cas 1 qui est plus défavorables pour les poteaux.

Certes ce n’est pas la solution le plus économique pour un projet mais la solution est entres ces deux cas, il reste a trouver un moyen de la modéliser  .

Merci pour votre lecture, dans l’attente de vous lire.

Cordialement.
