Bonjour,

Je suis chargé de faire l’étude du massif d’encrage d’un mât d’éclairage-chose que j’ai déjà fait auparavant –

Donc le fournisseur m’a envoyé la note de calcul mais je doute fort que les résultats fournis sont les efforts à la base du pylône d’ailleurs le moment est nul -chose bizarre vu la force du vent qui va engendrer forcément un moment-, j’ai parlé à l’ingénieur responsable mais il me semble pas sure de ses informations et je lui ai demandé de me réaffirmer les résultats.

Comme je ne suis pas spécialiste C.M je reviens vers vous pour le DÉCRYPTAGE de cette note de calcul en attendant la confirmation du fournisseur.

 Je compte sur vous merci ;)










  • Réponses 58
  • Vues 18k
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • gerard demeusy
    gerard demeusy

    bonjour,   je constate que le calcul n'a pas tenu compte du coefficient dynamique due au vent,en effet la base du mât,doit avoir comme sollicitations un moment,un effort tranchant,et un effo

  • Haythem 1988
    Haythem 1988

    bonjour issamania, J'ai peur que vous avez mal définit le problème. en effet il s'agit d'une structure en barre, encastrée en sa base et chargée en tête et tout au long de son hauteur. Norma

  • Haythem 1988
    Haythem 1988

    Alors, Concernant la première question: oui c'est pour les éléments en BA. La deuxième question: C'est simple, vous créez une deuxième épaisseur avec les dimensions voulus et vous modéliser

Images postées

recommended_posts

comment_112303

Bonjour,



Je pense qu'il ne faut pas trop analyser le problème.

C'est simple comme structure: Une structure en console encastrée à la base, il doit y avoir comme réactions:  un moment, un effort horizontal et un vertical.

En plus de ça, la note présente plusieurs anomalies, tel que:

- Dans la note de calcul, il s'agit d'un monopole de 22m d' hauteur, alors que dans les plans il s'agit d'un monopole de 16m!!!!!

- Le poids des équipements à installer en tête de la structure,

- l'étude de l'effet du vent est erronée!!

- L'impact du vent sur ces équipements,

- La charge d'exploitation, pour l’ascension,

- Une surcharge accidentelle pour les éventuels anneaux d'ancrages,

- La justification de l'ancrage,

- La justification des assemblages en particulier Le dimensionnement des brides, tout en tenant compte de l'effet de levier sur les boulons!!!

- Pour une hauteur de 22m, le déplacement admissible en tête est de 14cm à l'ELS!! comment se fait t il d'avoir un déplacement de 82 cm!!!!!!!!!!!!!!

-Etc



  • Auteur
comment_112489

Bonsoir,

Après une longue discussion au téléphone j'ai eu le droit à ceci( voir pièce jointe) les efforts à la base sans combinaison d'action ni rien ,l'ingénieur du C.T.C va être très content lol,

Moi je demanderai une séance de travail avec ce gars c'est le seule moyen de parvenir à qlq chose.

N.B: Je me suis trompé sur le plan j'ai posté celui de 16 m au lieu de 22 m?MERCI Haythem 1988


  • 2 semaines après...
  • Auteur
comment_113053
  Le 1/24/2017 à 3:21 PM, Haythem 1988 a dit:

En plus de ça, comment a t il justifié l'ancrage en pied de la structure!!!!!

Si vous disposez de toutes les données relatives aux dimensions des profilés utilisés et aux charges appliquées, vous pouvez reprendre la note de calcul vous-même!! c'est très facile à réaliser.

Bonjour Haythem 1988,

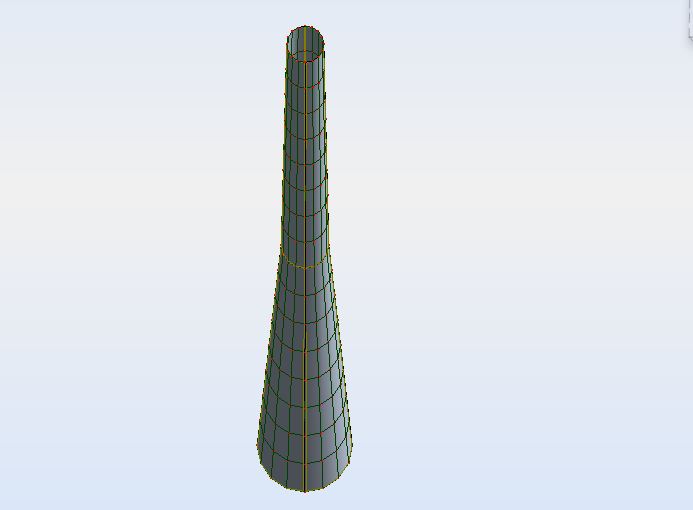

Pouvez vous m'assistez pour la modélisation sur robot de ce pylône? à savoir que je n'ai jamais fait le calcul des structures en C.M.

à vous

  • Membre Leader
comment_113092
  Le 2/12/2017 à 8:42 AM, Issamania a dit:

Bonjour Haythem 1988,

Pouvez vous m'assistez pour la modélisation sur robot de ce pylône? à savoir que je n'ai jamais fait le calcul des structures en C.M.

à vous

Bonjour,

Je peux participer à ce sujet, mais je n'utilise pas robot, alors vous pouvez d'abord nous donnez les différents datas du pylône (hauteur,     diamètre à la base, diamètre au top , vitesse du vent , surface des équipements, .....).

Cordialement

  • Membre Leader
comment_113104
  Le 1/31/2017 à 2:48 PM, Issamania a dit:

Bonsoir,

Après une longue discussion au téléphone j'ai eu le droit à ceci( voir pièce jointe) les efforts à la base sans combinaison d'action ni rien ,l'ingénieur du C.T.C va être très content lol,

Moi je demanderai une séance de travail avec ce gars c'est le seule moyen de parvenir à qlq chose.

N.B: Je me suis trompé sur le plan j'ai posté celui de 16 m au lieu de 22 m?MERCI Haythem 1988


En quoi l’ingénieur du CTC va être content ?

  • Auteur
comment_113226
  Le 2/12/2017 à 4:35 PM, KARIMTCA a dit:

Bonjour,

Je peux participer à ce sujet, mais je n'utilise pas robot, alors vous pouvez d'abord nous donnez les différents datas du pylône (hauteur,     diamètre à la base, diamètre au top , vitesse du vent , surface des équipements, .....).

Cordialement

Bonjour,

ça sera très utile de comparer les résultat en effet les données géométriques sont déjà posté pour la vitesse du vent c'est 90 km/h.

Merci

  Le 2/12/2017 à 6:49 PM, scorpion a dit:

En quoi l’ingénieur du CTC va être content ?

Ces données sans incomplètes (manque de détail) pour soumettre le dossier au CTC

comment_113271

bonjour issamania,

J'ai peur que vous avez mal définit le problème. en effet il s'agit d'une structure en barre, encastrée en sa base et chargée en tête et tout au long de son hauteur.

Normalement, vous aurez du définir une nouvelle section des barres, comme le montre la capture ci-après:




Ensuite, vous devez définir les cas de charges et surtout évaluer manuellement les valeurs des effets du vents pour chaque éléments:

-La structure: normalement pour une section variable, vous devez avoir un chargement trapézoïdale tout au long d'un tronçon de la barre.

-Les équipements: tout en veillant sur l'élaboration du coefficient du trainée pour chaque élément.

L'étape suivante consiste en le chargement de la structure: les charges permanentes, les charges d'exploitations...

A ce stade, je pense que vous devez partager le modèle pour que nous puissions le vérifier avant de lancer les calculs, si vous voulez bien sur :)

Cordialement
