Bonjour les amis.

J'ai une question.

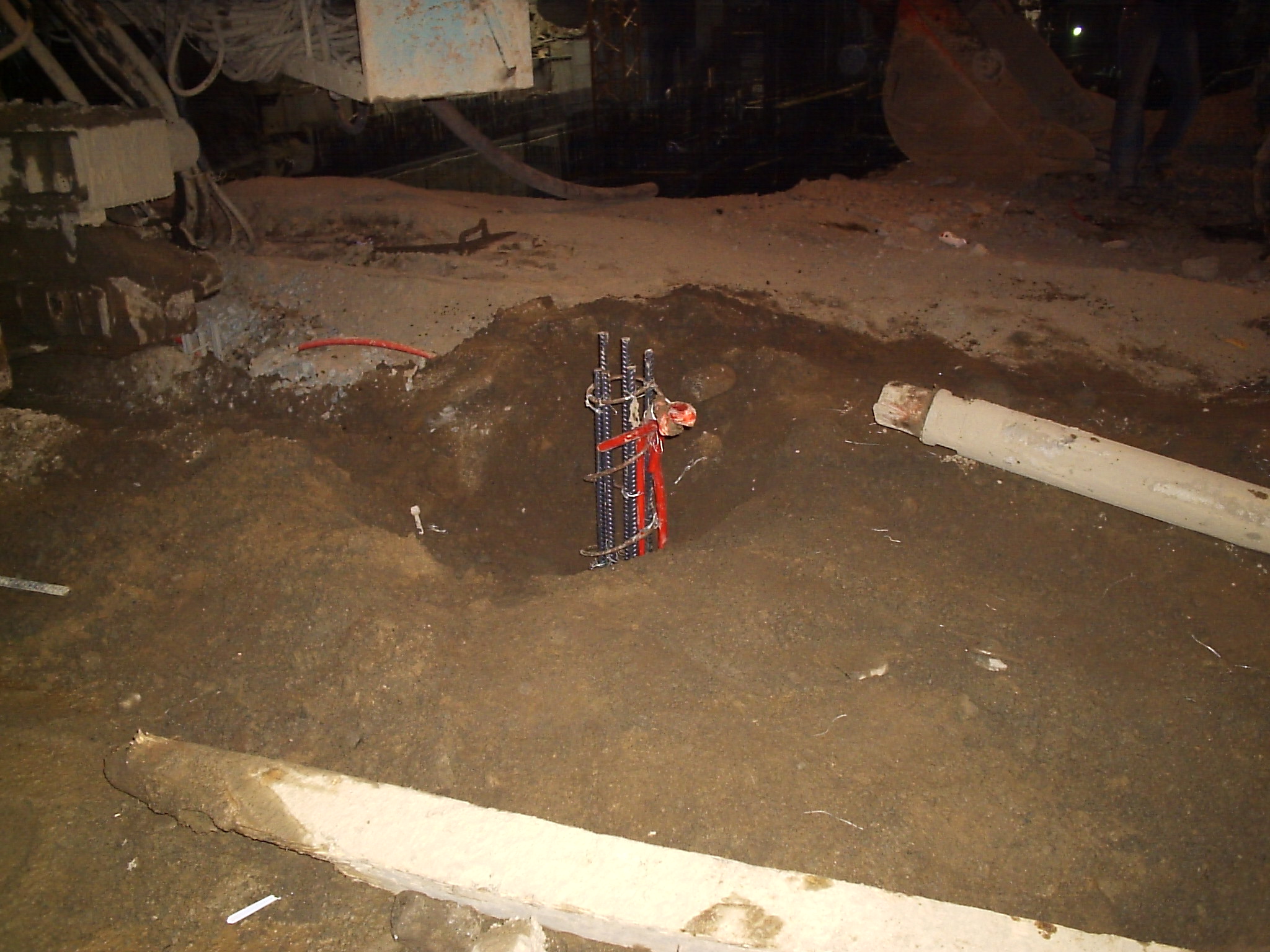

J'ai, pour un blindage des butons. Il sont fondé sur des micropieux avec des massifs en tête. Voir Pièce jointe.

Ce sont des butons espacé de 7 m. Alors dans le calcul de la raideur du massif (KR=P/S *1/eh) avec eh,  l'espacement horizontal des butons.

J'ai, dans le calcul de la raideur des butons eux même fait :  Kbuton=E*A/I*1/eh c'est à dire que j'ai  reconsidéré l'espacement des butons.

L'entreprise fait la même chose que moi pour le massif et pour le buton ne divise pas par l'espacement. Et elle se retrouve donc avec une raideur 7 fois plus grande que moi.

Qu'en pensez-vous? comment auriez-vous réfléchi?

En vous remerciant.





question_raideur buton et massif micropieux.pdf

Bonjour,

Je pense que j'aurai résonné comme vous.

J'ai récemment fait une étude de stabilité d'un quai en rideau de palplanches maintenu avec un lit de tirants et j'ai utilisé la relation qui suit :

K = (E×S/L)*(1/e)

K → La raideur

E → Module d'Young

S → Aire de la section courante

L → Longueur utile

e → Espacement horizontal entre les tirants



Bonne journée !

Bonjour,

Il convient effectivement d'être cohérent pour la prise en compte des raideurs et des actions du sol.

Soit vous ramenez le calcul au ml, soit vous l'effectuez pour un buton avec les actions du sol sur l'entr'axe.

Si vous effectuez un calcul en élastoplastique, il serait intéressant de comparer les résultats avec les 2 hypothèses.

Les micropieux ne sont pas adaptés pour reprendre des efforts horizontaux, avez vous vérifié leur capacité résistante ?

Cela dépend du fait si vous travailler pour 1 ml ou pour toute la longueur de l'écran.
