BONSOIR,

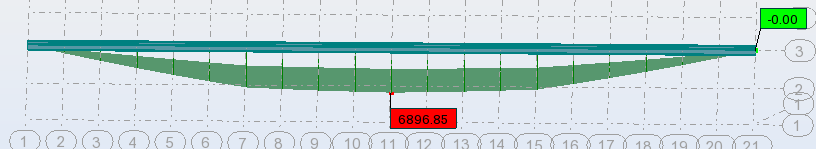

je travaille sur un plancher métallique, et j'ai à dimensionner la poutre maitresse de 32 m de longueur, j'ai essayé le treillis pratt (hauteur 1.2m) et je veux essayer des poutres PRS (Moment max 7000kN.m)

comment je peut savoir ses caractéristiques (la hauteur et les épaisseur de l’âme et les semelles) ?

Modifié Mai 13, 20177 a par BE.N

Quel est le schéma statique de cette poutre ?

poutre sur deux appuis



Modifié Mai 13, 20177 a par BE.N

Bonjour

tu doit suivre les étapes suivantes

phase01

1-a / étude charpente seule

1-b/ coulage béton (coulage par des traçons environ 12m) y compris

phase02

après durcissement de la dalle on une section composite (acier +dalle) avec un coefficient d'équivalence n

tu calcul le moment plastique , élastique ou efficace toute en tenant en compte de :

A/ la semelle sup est totalement connecter dans la dalle naturellemnt elle de classe 1

B/ la semelle inf totalement sollicité en traction classe1

C/ tu calcul l'Axe neutre plastique (avec dalle participante)

          si l'axe se trouve dans  la dalle ou la semelle sup tu passe en classe 1

           si il passe par l’âme  l'analyse v suivre la section de l’âme.

pour votre question  il faut les éléments suivantes : largeur dalle participante ,entraxe poutres usage résistance béton.

discussion a suivre ....................... merci

exemple pour une section de

semelle sup 300x20 mm

semelle inf 350x25 mm

ame= 1200-20-25=1155 epaisseur =14mm

hauter dalle 20cm

largeur dalle =200cm   ou  2000mm

Tu as un moment = 7350.2KN*m

AXE NEUTRE  1071mm par rapport extrémité semelle inférieure .

bon courage.









PARDON je me présente

OUALI HACENE  professionnel dans le calcul des tabliers des ponts mixts.

merci

Modifié Juin 6, 20177 a par ouali_hacene
correction
