Bonjour,

Je suis en train de dimensionner deux ateliers jumelés en charpente métallique avec une charge roulante de 5 tonnes. Hauteur total 9m10. J'ai deux questions à poser et espérant pouvoir avoir une réponse de nos collègues experts.

1. Le dimensionnement pourra t il être mené sur RSA 2D ? Si oui comment dimensionner les éléments liés au support de la charge roulante (répartition de la charge: concentrée ou répartie ...)?

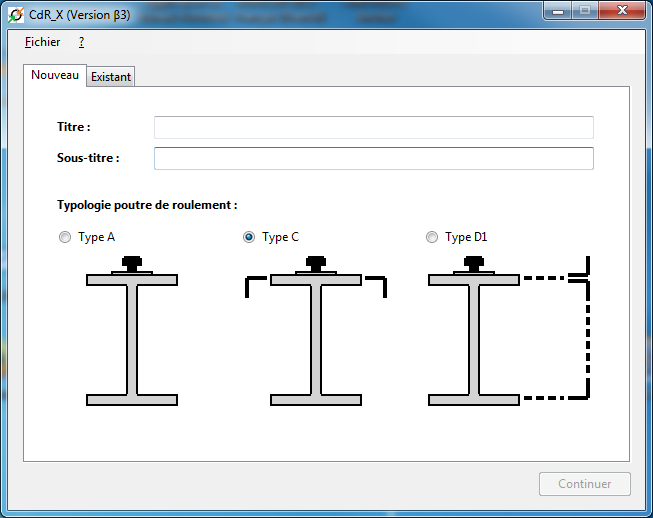

2. Comment dimensionner les rails sur lesquels la charge roulante va être transportée ainsi que le corbeau support (distance exacte là ou nous devons fixer ce corbeau)? Dans quelle norme pourrais je trouver ces règles (j'ai consulté le CTICM mais j'ai rien trouvé!).

Je vous serais reconnaissante si quelqu'un pourra m'aider à ce sujet ou pourra partager une note de calcul ou un fichier.

Merci.

Bonsoir Pouvais vous me dire sur quelle basse vous avez choisir la capacité de votre pont roulant de 5 tonne es que un choix ? Merci



Bonjour,

Le choix dépend de la valeur de la charge à soulever. Sur cette base se fixe le choix du pont roulant. Ci joint un document décrivant la gamme ABUS, vous pouvez y jeter un coup d’œil.

https://www.abus-levage.fr/download/2caabd73edebab49771f8a1a5a0f9f29/abus_ponts_roulants.pdf

Cordialement,

Houda

Bonsoir,

Si nous avons une distance S (largeur de l'espacement des forces) qui n'est pas mentionnée sur la fiche technique de notre pont roulant, exp: une distance de 12m comprise entre 10m et 15m pour lesquelles les réactions Rmin et Rmax sont définies.

1. Est il conseillé de prendre les R de la plus grande distance S ?

2. Ces valeurs données par la fiche technique sont elles déjà affectées par un coefficient de majoration dynamique ?

Merci.

Cordialement,

Houda

Modifié Mars 16, 20187 a par Huda05
Ajout d'info

Bonjour,

Oui, je pense qu'il est préférable de se mettre en sécurité et de prendre une portée de 15 m  pour 12 m dans votre cas. Surtout que pour le pont de 5 Tonnes de votre étude, la différence entre les réactions est faible entre une portée de 10 m  ou 15 m.

Les valeurs du tableaux ne sont pas pondérées par les coefficients dynamiques.

Cordialement,

BZK



Bonjour,

D'accord. Merci beaucoup.

Cordialement,

Houda

On 3/12/2018 at 3:18 PM, Billy_ze_kid said:

Concernant vos contreventements en longpan, pour un bon cheminement des efforts, il faut que vous mettiez un buton  (par exemple tube carré..) entre poteau à la même hauteur que vos corbeaux. Ainsi vous avez une croix au dessus du buton et une ou deux en dessous suivant la hauteur restante (à comparer par rapport l'espacement des 2 portiques).

Vous pouvez modéliser votre palée de stabilité seule en 2D et ajouter les efforts de vent ainsi que l'effort longitudinal généré par le pont roulant. Celui-ci est indiqué sur la notice fournisseur du pont roulant. Sinon il peut être déterminé à partir des réactions verticales, comme expliqué dans les messages précédents.

Cordialement,

BZK

bonsoir,



dans mon pfe j'ai considérédere que les poteaux du portique est indépendant du poteau du pont roulant ( c'est à dire les  2 poteaux jumelés ne sont pas reliés entre eux )

je veux vous expliquer le concept quand un choc (cas de l'explosion, une onde de choc c'est comme le vent mais beaucoupsss plus sévère) frappera les façades le bâtiment . Cela va déplacer ma charpente(en tête des poteaux) donc moi j'ai séparé le pont roulant de la façade exposée pour que le pont ne deplace aussi ( en d'autre terme il serait comme protéger à l'intérieur du bâtiment)

---> est ce que c'est logique ce que je dit concernant la protection du pont roulant ?

On 3/12/2018 at 3:40 PM, Huda05 said:

Bonjour,

Merci pour toutes vos recommandations.

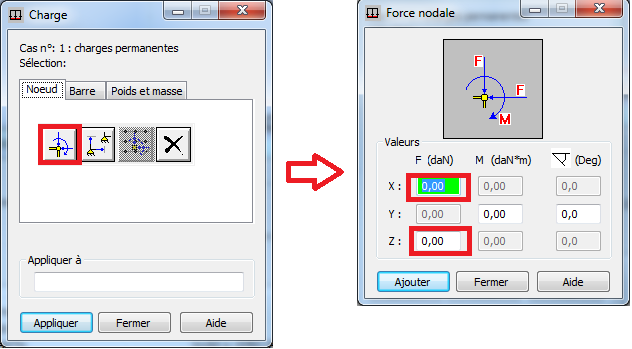

1. Je parle des forces concentrées issues du pont roulant (suivant Z et X). J'ai bien suivi ce lien et ça marche. Merci à vous.

http://docs.autodesk.com/RSAPRO/2014/FRA/index.html?url=filesROBOT/GUID-4836F8F0-696D-4B71-A806-2489D5EB86A8.htm,topicNumber=ROBOTd30e57271

2. I get it now !

3. Je vais l'essayer.

4. Contreventement long pan, j'ai utilisé le modèle mentionné dans la photo ci joint.

Merci infiniment Mr Billy ZK.

Cordialement,

Houda



On 3/16/2018 at 9:27 AM, Billy_ze_kid said:

Bonjour,

Oui, je pense qu'il est préférable de se mettre en sécurité et de prendre une portée de 15 m  pour 12 m dans votre cas. Surtout que pour le pont de 5 Tonnes de votre étude, la différence entre les réactions est faible entre une portée de 10 m  ou 15 m.

Les valeurs du tableaux ne sont pas pondérées par les coefficients dynamiques.

Cordialement,

BZK



je sais que je pose beaucoups de question mais ca parce que vous êtes des bon ingénieurs et j'ai besoin d'une aide toujours





Bonjour ,

1er point : je comprends votre problème mais ça vous oblige a doubler le nombre de vos poteaux et comment vous tenez les poteaux qui supportent les poutres de roulement? Ils sont encastrés en pied ? Sachant que votre bâtiment doit être conçu pour résister à une explosion de toute façon, qu est ce qui vous empêche de considérer  que les poutres  de roulement sont supportées par les poteaux de votre bâtiment ?

2nd point :

La barre pointée en vert n est pas la poutre de roulement , c est un buton de contreventement (ex un tube carré de 120x4 mm)

BZK

1 hour ago, Billy_ze_kid said:

Bonjour ,

1er point : je comprends votre problème mais ça vous oblige a doubler le nombre de vos poteaux et comment vous tenez les poteaux qui supportent les poutres de roulement? Ils sont encastrés en pied ? Sachant que votre bâtiment doit être conçu pour résister à une explosion de toute façon, qu est ce qui vous empêche de considérer  que les poutres  de roulement sont supportées par les poteaux de votre bâtiment ?

2nd point :

La barre pointée en vert n est pas la poutre de roulement , c est un buton de contreventement (ex un tube carré de 120x4 mm)

BZK

Merci pour votre reponse j'apprécie cela

pour la 1 ere question : je veux que mon contreventement ne soit pas diviser en deux comme cela est montrer dans la figure ci dessus ,

Car je veux transforme les contreventement verticale en un système masse ressort, donc

si je veux considerer que j’ai deux contreventement verticale qui sont separe par le buton de contreventement

le système sera compliqué

une autre question qui est en rapport a la première: est ce qu’on peut faire un contreventement Sans le diviser en deux comme indique dans la figure au dessus (j’ai un pont roulant )

On 3/12/2018 at 3:40 PM, Huda05 said:

Bonjour,

Merci pour toutes vos recommandations.

1. Je parle des forces concentrées issues du pont roulant (suivant Z et X). J'ai bien suivi ce lien et ça marche. Merci à vous.

http://docs.autodesk.com/RSAPRO/2014/FRA/index.html?url=filesROBOT/GUID-4836F8F0-696D-4B71-A806-2489D5EB86A8.htm,topicNumber=ROBOTd30e57271

2. I get it now !

3. Je vais l'essayer.

4. Contreventement long pan, j'ai utilisé le modèle mentionné dans la photo ci joint.

Merci infiniment Mr Billy ZK.

Cordialement,

Houda



On 3/12/2018 at 3:40 PM, Huda05 said:

Bonjour,

Merci pour toutes vos recommandations.

1. Je parle des forces concentrées issues du pont roulant (suivant Z et X). J'ai bien suivi ce lien et ça marche. Merci à vous.

http://docs.autodesk.com/RSAPRO/2014/FRA/index.html?url=filesROBOT/GUID-4836F8F0-696D-4B71-A806-2489D5EB86A8.htm,topicNumber=ROBOTd30e57271

2. I get it now !

3. Je vais l'essayer.

4. Contreventement long pan, j'ai utilisé le modèle mentionné dans la photo ci joint.

Merci infiniment Mr Billy ZK.

Cordialement,

Houda

@Billy_ze_kid bonjour

je sais que je suis entrain de poser beaucoup de question mais ca parce que vous êtes intelligent dans le domaine métallique

est ce qu’on est obligé à mettre ce buton  qui est entre les contreventement verticaux( le buton qui sépare le premier contreventement X de celui qui est au dessus ) lorsqu’on a un pont roulant?

et si on n’a pas un pont roulant et on veut mettre deux contreventement X a cause de la hauteur est ce qu’on est obligé a mettre un buton qui les sépare???
