Bonjour chère communauté,

J'ai deux questions concernant la répartition des charges sur une dalle portée par 4 poutres avec lx < ly :

- Pour un plancher en hourdis, est-ce qu'on doit utiliser une répartition rectangulaire  des charges (du fait que les poutrelles reposent sur les deux poutres à grande portée) ou on peut utiliser un répartition trapézoïdale dans le cas lx/ly > 0.4 ?

- Pour une dalle pleine en B.A. , Quel est le plus adéquat ? une répartition trapézoïdale (du fait qu'on a des armatures dans les deux sens donc la charge sera transmise vers les 4 poutres) ou rectangulaire dans le cas lx/ly <0.4

En d'autres termes est-ce qu'on doit utiliser une répartition trapézoïdale pour les dalles pleines en B.A et une répartition rectangulaire pour le cas d'un plancher à hourdis ? ou on peut inverser selon le critère lx/ly.

Je n'ai pas trouvé de références clairs sur ce sujet. j'espère trouver des réponses aussi concises que possible !

Merci !

il y a 46 minutes, Bisudi Bazola Aimé a dit :

MR BELLAMINE pas d'accord avec vous sur les raisons économiques ,quelque soit dans les 2 cas par introduction de 2 poutres ou non; meme si on utilisé les prédalles ; la solution 2 serez économique puisque

1. dans les 2 cas on utilise les predalles de largeur de 1m donc toute chose égale par ailleur pas de soucis de ce coté là,pas d'incidence

2. meme dans le cas des prédalles avec la solution 1 si l'épaisseur total de la dalle vaut 20cm; predalle 6cm donc béton couler sur place son épaisseur sera de  14cm,  et ceci exigera meme plus d'armature car la verification des prédalles en phase d'éxécution on considere le poids propre du beton couler sur place donc dans ce cas avec 14cm de beton donc 350Kg/m² et l'autre 9cm de beton on a 225Kg/m²,meme avec la régle de l'armature minimale ,elle est fonction de l'épaisseur du béton,cad que Amin=%B,avec B=1mxepaisseur de la dalle; contrairement à l'autre qui sera de 9cm; on aura moins d'armatures

3. si on coule un beton de 14cm et celui de 9cm meme si sera ua dessus  d'une prédalle ,les dispositions en prendre en compte pour le rétrait serait plus strict pour le beton de 14cm que celui de 9cm

4. Echaffaudage et coffrages, les prédalles jouerons le role de coffrage perdus donc la surface de coffrage sera le meme dans tout les 2 cas ,contrairement dans ce cas 1 avec un grand volume de béton couler sur place donc plus de poids  que la solution 2, donc plus des structures de renforts pour l'echaffaudage en terme de la dalle,alors que coffrer  2  poutres de 6m de long de 25cm de base et de 25cm de retombé ne necessite pas de coffrage spéciale, meme son feraillage ne sera pas compliquer surtout que c'est un plancher a simple rdc;

5. le facteur temps oui , mais ferailler 2 poutres de 6m de long de 25cm de base et 25cm de nervure n'aura pas  trop d'incidence économique sur la prestation de la main d'oeuvre que les autres facteurs précité;

Donc a mon avis ,cette notion d'économie ne me satisfait pas  totalement; ou alors ils ont crus à cela mais en faisant une vraie étude économique détaillée ,ils verront que ça ne sera pas forcement vraie;

Non les pré-dalles ne joueront pas d'un coffrage perdu !!!! Ce sont des pré-dalles dimensionnées pour supporter les charges du plancher en béton étuvé, précontraint par prés tension en usine !!!

La dalle qui viendra après est ferraillé avec la section d'armature minimale selon la réglementation.

J'ai fait le suivi de construction de toute une ville ou l'entreprise "Bouygues" ayant utiliser ce procédé de construction sans aucun pb.

Cdt

bonsoir,

messieurs aimé et Bellamine,

vous avez débattu de beaucoup de choses en omettant une hypothèse fondamentale:le type de prédalles: prédales servant de coffrage perdu calculée pour supporter le poids du béton frais de la dalle+ la surcharge des ouvriers y travaillant ou pré-dalles collaborantes c'est à dire participant à la résistance du planche:r.

selon l'u ou l'autre des cas l'approche est différente et les hypothèses de calcul aussi ainsi que les dispositions constructives.

dans le premier cas la pré-dalle est calculée comme il est dit plus haut.

dans le deuxième cas la pré-dalle est en fait une partie du hourdi définitif et recevra donc le ferraillage de la dalle finale. cette pré-dalle recevra obligatoirement des connecteurs pour la rendre solidaire de la future dalle.

OuAllahou A3lam

A+



Modifié Mai 6, 20195 a par FRIDJALI

Mr Bellamine,moi je ne dis pas qu'il yaura un problème,le debat est simple, on a le meme plancher qui est constituée des predalles dans le 2 solution, le probleme que je ne suis pas d'accord est que Mr Bellamine pretend dire que la solution des planchers à predalles avec 4 poutres serait économiques que celui des predalles avec 6 poutres;

donc surce les épaisseurs des prédalles seront les memes dans les 2 cas,et il yaura le meme procédé des constructions dans le 2 cas ,meme en annexe j'ai eu à controler Bouygue pour une tour de 13 étages avec le meme systeme  dont je mettrai la photo en annexe;

-donc avec 4 poutres on a comme conséquence, la petite portée de la dalle sera de 6m donc epaisseur totale de la dalle plus ou moins 20cm; alors que pour l'autre cas on serait à 15cm

_la prédalle  étant de 6cm, donc le beton couler sur place serait de 14cm,et l'autre de 9cm sur la meme surface donc toujours la solution 2 serait moins chers;

-le coffrage oui, la surface à coffrer sera la meme puisque la surface du batiment reste le meme, mais contrairement a la solution de Mr Bellamine,la masse de beton a couler sur place sera élévé donc un grand poids donc un systeme de coffrage renforcé pour la solution de mr Bellamine;

-les armatures de la prédalle devra etre justifier à sa phase de construction, donc on a son poids propre,surcharge du chantier,le poids propre du béton couler sur place ,or celui ci sera élévé que ma solution car on a 14cm contre 9cm  et donc, pour le feraillage ,les prédalles de Mr bellamine serait plus féraillé, meme en terme de section d'acier minimale,ceci est fonction de l'épaisseur du beton , donc Amin de la dalle=% B avec B=1mxép;l'épaisseur de la dalle solution mr bellamine serait 20cm et l'autre de 15cm donc toujours section d'acier superieur à l'autre;

-encore que pour une masse de beton de 14cm  au dessus de la prédalle, necessite des précautions strict pour le rétrait que pour un béton couler sur place de 9cm au dessus de la prédalle

-l'élément à ajouter pour la solution 2 serait 2 poutres de 6mx0,25mx0,25m, je pense que son cout ne sera pas égale à tout les aspects précités

Donc c'est pourquoi je dis que la solution du bureau d'étude d'utiliser 4 poutres au lieu de 6 sous prétexte que serait économique d'après Mr Bellamine je ne suis pas tout à fait d'accord a cela suite à ces aspects, il suffit de faire une étude économique et de methode d'éxécution détaillé on verra que cet argurment n'est pas convainquant à 100%

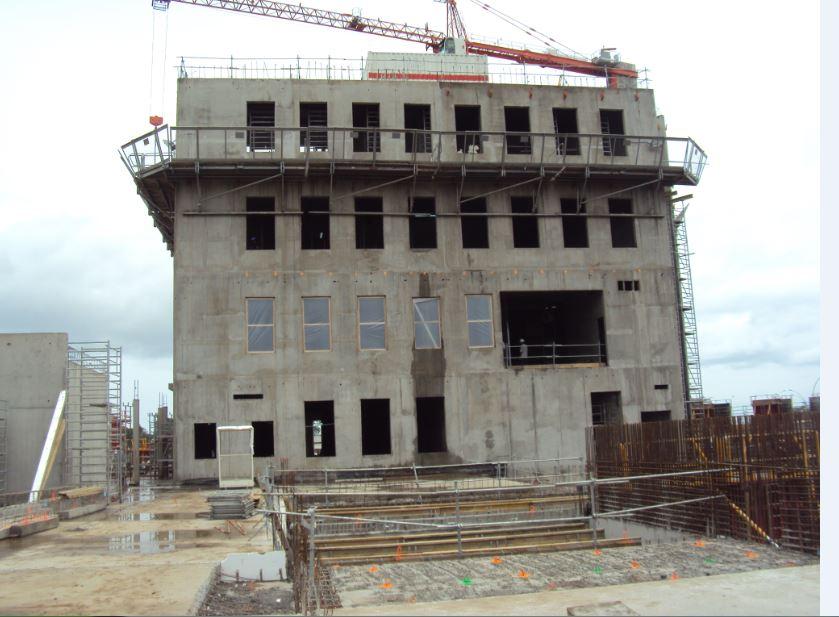

le batiment en question de 13 étages  que j'ai controlé pour Bouygue en utilisant les prédalles et voiles préfabriques ,voici les photos dans sa phase construction et version fini de la meme façade

Il y a 10 heures, FRIDJALI a dit :

bonsoir,

messieurs aimé et Bellamine,

vous avez débattu de beaucoup de choses en omettant une hypothèse fondamentale:le type de prédalles: prédales servant de coffrage perdu calculée pour supporter le poids du béton frais de la dalle+ la surcharge des ouvriers y travaillant ou pré-dalles collaborantes c'est à dire participant à la résistance du planche:r.

selon l'u ou l'autre des cas l'approche est différente et les hypothèses de calcul aussi ainsi que les dispositions constructives.

dans le premier cas la pré-dalle est calculée comme il est dit plus haut.

dans le deuxième cas la pré-dalle est en fait une partie du hourdi définitif et recevra donc le ferraillage de la dalle finale. cette pré-dalle recevra obligatoirement des connecteurs pour la rendre solidaire de la future dalle.

OuAllahou A3lam

A+



Bonjour FRIDJALI

Si vous avez bien lu le premier paragraphe de mon dernier message : "Non les pré-dalles ne joueront pas d'un coffrage perdu !!!! Ce sont des pré-dalles dimensionnées pour supporter les charges du plancher en béton étuvé, précontraint par prés tension en usine !!!"

Donc votre hypothèse fondamentale n'a pas été omise de ma part !!!!!!

Cdt

Modifié Mai 7, 20195 a par BELLAMINE

Il y a 1 heure, Bisudi Bazola Aimé a dit :

Mr Bellamine,moi je ne dis pas qu'il yaura un problème,le debat est simple, on a le meme plancher qui est constituée des predalles dans le 2 solution, le probleme que je ne suis pas d'accord est que Mr Bellamine pretend dire que la solution des planchers à predalles avec 4 poutres serait économiques que celui des predalles avec 6 poutres;

donc surce les épaisseurs des prédalles seront les memes dans les 2 cas,et il yaura le meme procédé des constructions dans le 2 cas ,meme en annexe j'ai eu à controler Bouygue pour une tour de 13 étages avec le meme systeme  dont je mettrai la photo en annexe;

-donc avec 4 poutres on a comme conséquence, la petite portée de la dalle sera de 6m donc epaisseur totale de la dalle plus ou moins 20cm; alors que pour l'autre cas on serait à 15cm

_la prédalle  étant de 6cm, donc le beton couler sur place serait de 14cm,et l'autre de 9cm sur la meme surface donc toujours la solution 2 serait moins chers;

-le coffrage oui, la surface à coffrer sera la meme puisque la surface du batiment reste le meme, mais contrairement a la solution de Mr Bellamine,la masse de beton a couler sur place sera élévé donc un grand poids donc un systeme de coffrage renforcé pour la solution de mr Bellamine;

-les armatures de la prédalle devra etre justifier à sa phase de construction, donc on a son poids propre,surcharge du chantier,le poids propre du béton couler sur place ,or celui ci sera élévé que ma solution car on a 14cm contre 9cm  et donc, pour le feraillage ,les prédalles de Mr bellamine serait plus féraillé, meme en terme de section d'acier minimale,ceci est fonction de l'épaisseur du beton , donc Amin de la dalle=% B avec B=1mxép;l'épaisseur de la dalle solution mr bellamine serait 20cm et l'autre de 15cm donc toujours section d'acier superieur à l'autre;

-encore que pour une masse de beton de 14cm  au dessus de la prédalle, necessite des précautions strict pour le rétrait que pour un béton couler sur place de 9cm au dessus de la prédalle

-l'élément à ajouter pour la solution 2 serait 2 poutres de 6mx0,25mx0,25m, je pense que son cout ne sera pas égale à tout les aspects précités

Donc c'est pourquoi je dis que la solution du bureau d'étude d'utiliser 4 poutres au lieu de 6 sous prétexte que serait économique d'après Mr Bellamine je ne suis pas tout à fait d'accord a cela suite à ces aspects, il suffit de faire une étude économique et de methode d'éxécution détaillé on verra que cet argurment n'est pas convainquant à 100%

le batiment en question de 13 étages  que j'ai controlé pour Bouygue en utilisant les prédalles et voiles préfabriques ,voici les photos dans sa phase construction et version fini de la meme façade

Bonjour

-donc avec 4 poutres on a comme conséquence, la petite portée de la dalle sera de 6m donc epaisseur totale de la dalle plus ou moins 20cm; alors que pour l'autre cas on serait à 15cm

===> Votre résonnement se fait tjrs du coté béton armé.  Alors qu'ici, il s'agit bel et bien d'un béton précontraint et je dis bien précontraint par prés tension !!!! En béton précontraint 15cm d'épaisseur de dalle est largement suffisante.

-le coffrage oui, la surface à coffrer sera la meme puisque la surface du batiment reste le meme, mais contrairement a la solution de Mr Bellamine,la masse de beton a couler sur place sera élévé donc un grand poids donc un systeme de coffrage renforcé pour la solution de mr Bellamine :

===> Je n'est pas compris ce que vous voulez dire ....

Cdt



Rebonjour Bisudi Bazola Aimé

Est ce que la précontrainte réduit les retombées des poutres comparativement au béton armé ?



Bonjour monsieur, le débat n'est pas là, le debat est que on a le meme systeme des structures des planchers composés des prédalles, dans les 2 cas avec le meme systeme structurel et que l'autre avec 4 poutres avec une épaisseur totale de la dalle de plus ou moins 20Cm (beton couler sur place de plus ou moins 14cm) vous pretendez etre économique avec celui des 6 poutres( cad ajout de 2 poutres de 6m de long de base B=0,25m,retombe=25cm) avec une épaisseur totale de la dalle de 15cm(beton couler sur place de 9cm)?

et en tenant compte des procédes de constructions et dispositions constructives de l'execution de chaque ouvrage cad(coffrages,phénomene de rétrait;procédé de betonnage, section d'aciers etc)

c'est là que vu vos arguments je n'était pas totalement satisfait que la solution serait économique après une étude économique détaillée,je ne dis pas que c'est faux mais je ne suis pas satisfait à 100% des aspects économiques sur cette solution

il y a 22 minutes, Bisudi Bazola Aimé a dit :

Bonjour monsieur, le débat n'est pas là, le debat est que on a le meme systeme des structures des planchers composés des prédalles, dans les 2 cas avec le meme systeme structurel et que l'autre avec 4 poutres avec une épaisseur totale de la dalle de plus ou moins 20Cm (beton couler sur place de plus ou moins 14cm) vous pretendez etre économique avec celui des 6 poutres( cad ajout de 2 poutres de 6m de long de base B=0,25m,retombe=25cm) avec une épaisseur totale de la dalle de 15cm(beton couler sur place de 9cm)?

et en tenant compte des procédes de constructions et dispositions constructives de l'execution de chaque ouvrage cad(coffrages,phénomene de rétrait;procédé de betonnage, section d'aciers etc)

c'est là que vu vos arguments je n'était pas totalement satisfait que la solution serait économique après une étude économique détaillée,je ne dis pas que c'est faux mais je ne suis pas satisfait à 100% des aspects économiques sur cette solution

Et vous pensez que l'entreprise a proposée cette variante sans être sure de son avantage économique du point de vue argent à gagner pour elle ?

Les entreprises sont plus intelligentes que les ingénieurs et BET : Croyez-moi !!!



Il y a 6 heures, BELLAMINE a dit :

Bonjour

-donc avec 4 poutres on a comme conséquence, la petite portée de la dalle sera de 6m donc epaisseur totale de la dalle plus ou moins 20cm; alors que pour l'autre cas on serait à 15cm

===> Votre résonnement se fait tjrs du coté béton armé.  Alors qu'ici, il s'agit bel et bien d'un béton précontraint et je dis bien précontraint par prés tension !!!! En béton précontraint 15cm d'épaisseur de dalle est largement suffisante.

-le coffrage oui, la surface à coffrer sera la meme puisque la surface du batiment reste le meme, mais contrairement a la solution de Mr Bellamine,la masse de beton a couler sur place sera élévé donc un grand poids donc un systeme de coffrage renforcé pour la solution de mr Bellamine :

===> Je n'est pas compris ce que vous voulez dire ....

Cdt



tu ne m'avais pas compris, c'est 2 structures identiques meme en béton précontraint l'épaisseur de la dalle est fonction de la pétite portée; donc si avec 15cm c'est suffissant pour une portée de 6m pour la solution de Mr Bellamine alors ,avec la solution 2 en mettant 2 poutres supplementaire la petite portée de la plus grande dalle en béton précontraint serait 4m si je ne me trompe pas donc l'épaisseur totale de la dalle(avec prédalle)sera toujours moins que 15cm car 4m inférieur à 6m;

coffrage renforcé, on coffre une structure (plancher qui pèse) une masse X en tonne, et une autre pesant M en tonne telque M inferieure à X; il faudra renforcer  le coffrage de l'element X,car en terme de stabilité l'element qui pèse plus demandera plus des materiaux pour se stabiliser.

donc voici les détails, la question ce n'est pas 2 structures differentes si non on ne pouvais pas le comparer puisque on compare que 2 choses ou 2 éléments ayant les memes paramètres et approches. donc si c'est élémént en BPrécontraint donc pour la solution 2 aussi c'est en béton précontrain,seulement que on ajoute 2 poutres  pour avoir 3 panneaux de dalles au lieu d'un grand panneau de 78m² selon Mr Bellamine. donc ce n'est pas que une solution en BP et l'autre en BA si non la comparaison n'aura pas de sens

Modifié Mai 7, 20195 a par Bisudi Bazola Aimé

.
