Bonsoir,

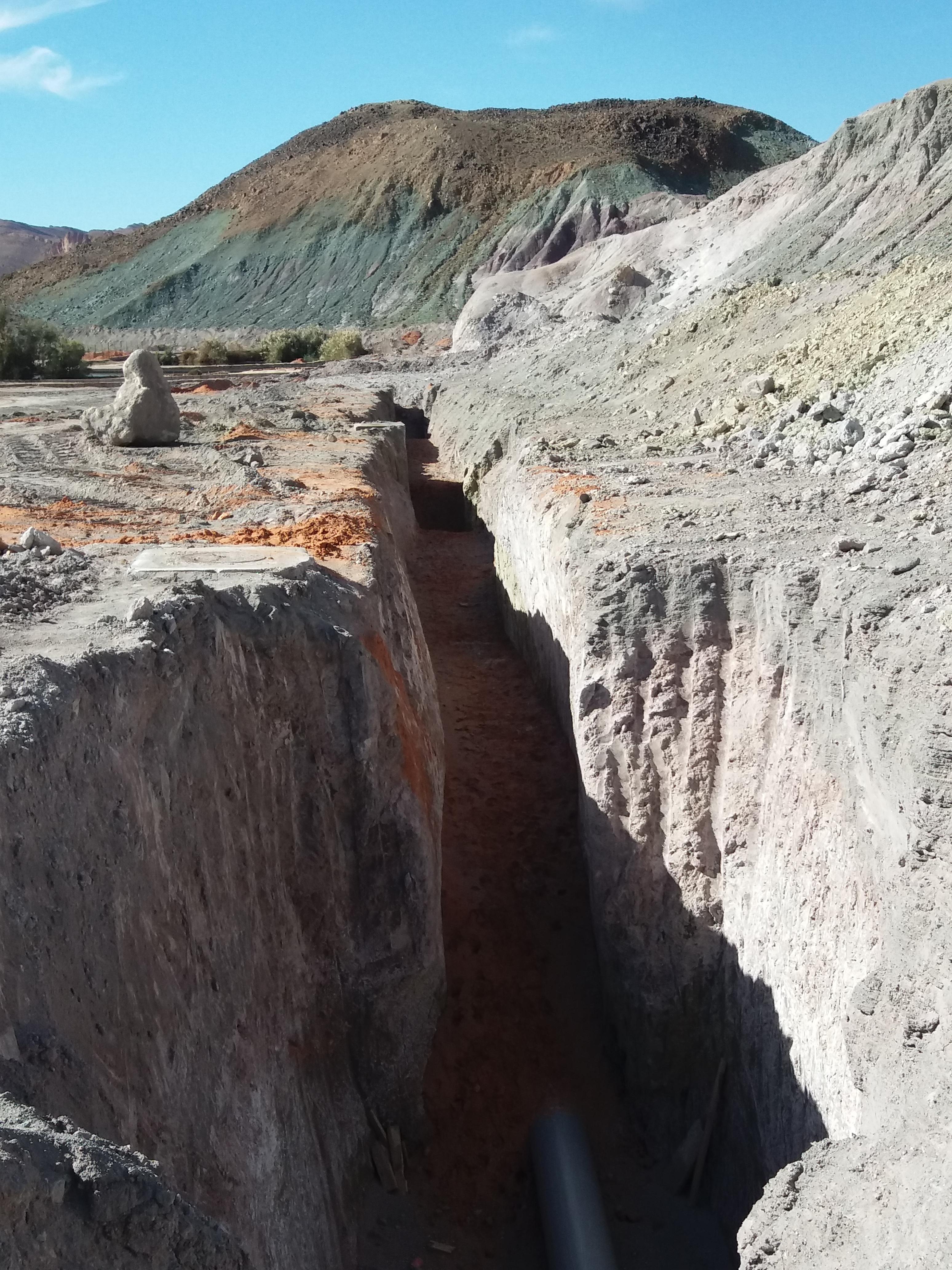

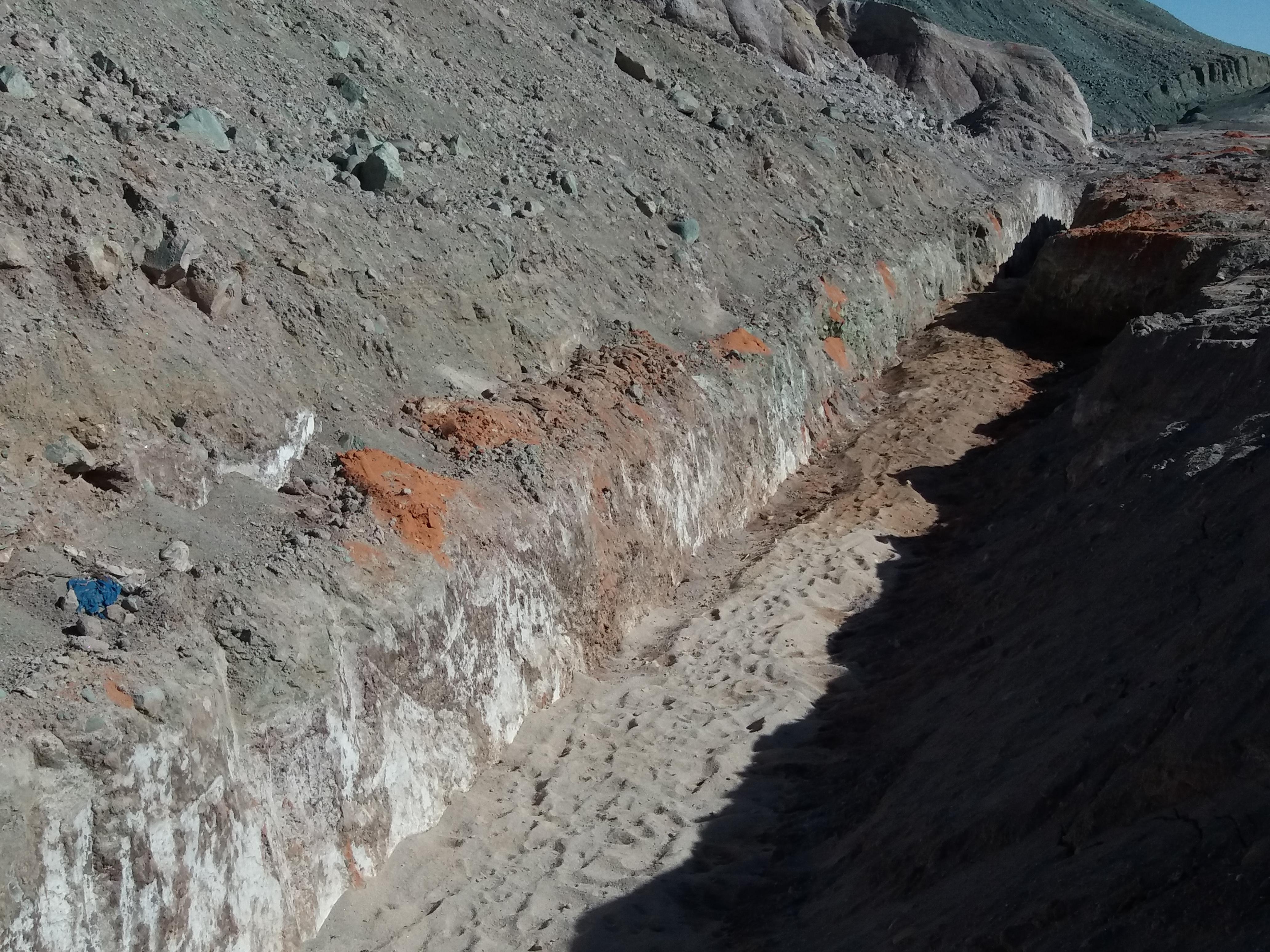

les photos ci-dessous montrent l'ouverture en tranchée pour la pose du collecteur d'assainissement en PVC Dm 400mm, comme vous le voyez sur les photos la nature de sol est argileuse avec la présence de la nappe d'eau, certains tronçons de la conduite ont été soulevés mais on ne sait pas est ce que c'est dû à la nature de l'argile (gonflante ou non) ou bien la sous pression de la nappe (Il n y a pas une etude de sol définissant la nature exacte de sol et le niveau de la nappe)

qu'est ce que vous nous conseiller de faire pour eviter le soulèvement de la conduite et garantir la pente selon le dossier d'exécution?



Merci.

bonsoir,

les photos ne sont pas visibles.

A+

il y a 16 minutes, FRIDJALI a dit :

bonsoir,

les photos ne sont pas visibles.

A+

problème corrigé

Merci.

Bonjour, bon en principe vous devriez faire une étude de sol; et aussi comme le sol est argileuse et avec la presence de la nappe phrétatique ça ne devrait que se soulever, alors j'ose croire que la solution exacte serait  de faire une étude geotechniqueet hydraulique(drainage souterrain) du site mais en tant que ingénieur je pourrais aussi vous proposer une solution approximative qui serait de poser avant tout une couche drainante meme en grave ensuite  un tapis de geotextile drainant; après vous respecter les prescriptions normal pour l'éxécution des tranchées de conduite  ci dessous:



details tranchées.pdf

Edited December 11, 20186 yr by Bisudi Bazola Aimé

Il y a 3 heures, Bisudi Bazola Aimé a dit :

de poser avant tout une couche drainante meme en grave ensuite  un tapis de geotextile drainant; a

bonjour,

mon cher ami si la nappe est là il  aura inévitablement poussée avec ou sans drainage et géotextile

la solution consisterait donc à remblayer au fur et à mesure avec la hauteur suffisante.

OuAllahou A3lam

A+

Cher amis personne ne doute que il yaura la poussée due à la nappe,mais entant que ingénieur on trouve des solutions dans le but de reduire son impact et permettre le fonctionnenement de l'ouvrage, deja avec la couche de la grave il constitue deja un remblais  et avec sa masse celui ci va rabattre le niveau de la nappe , ensuite étant une couche drainante ceci permettra de drainer les eaux, ensuite la couche du geotextile va éviter au meme moment la rémontée des particules fines de l'argile qui peuvent desagreger la couche drainante en grave qui en meme temp joue le role de la couche stabilisant, et au dessus de celui ci avant de mettre  le lit de sable on pourra mettre un tapis en geotextile separant les 2 materiaux,alors dans ce cas présent le remblais(lit de pose) sera un peu epais et non le 10cm telque préconise la disposition

donc on ne peut pas faire de remblais successifs si on ne met pas la couche du geotextile drainante anticontaminante si non ,avec la  présence de la nappe et  la sol étant argileux avec le temp,le remblais successifs sera contaminer par des particules fines de l'argile et par l'eau de la nappe qui va desagreger toute la structure du remblais  et le meme probleme va surgir ,voici un petit détail explicatif

Edited December 11, 20186 yr by Bisudi Bazola Aimé

Bonsoir,

Merci Bisudi Bazola Aimé et FRIDJALI pour vos réponse.

Je me suis déplacé ce matin sur site pour avoir une idée sur la nature de sol en place et le niveau de la nappe, et je peux vous dire que c'est un sol à texture variable et de composantes géologique différentes (argile, gyps,Marne craie ou calcaire), et le niveau de la nappe se trouve à peut près à-2,00m.

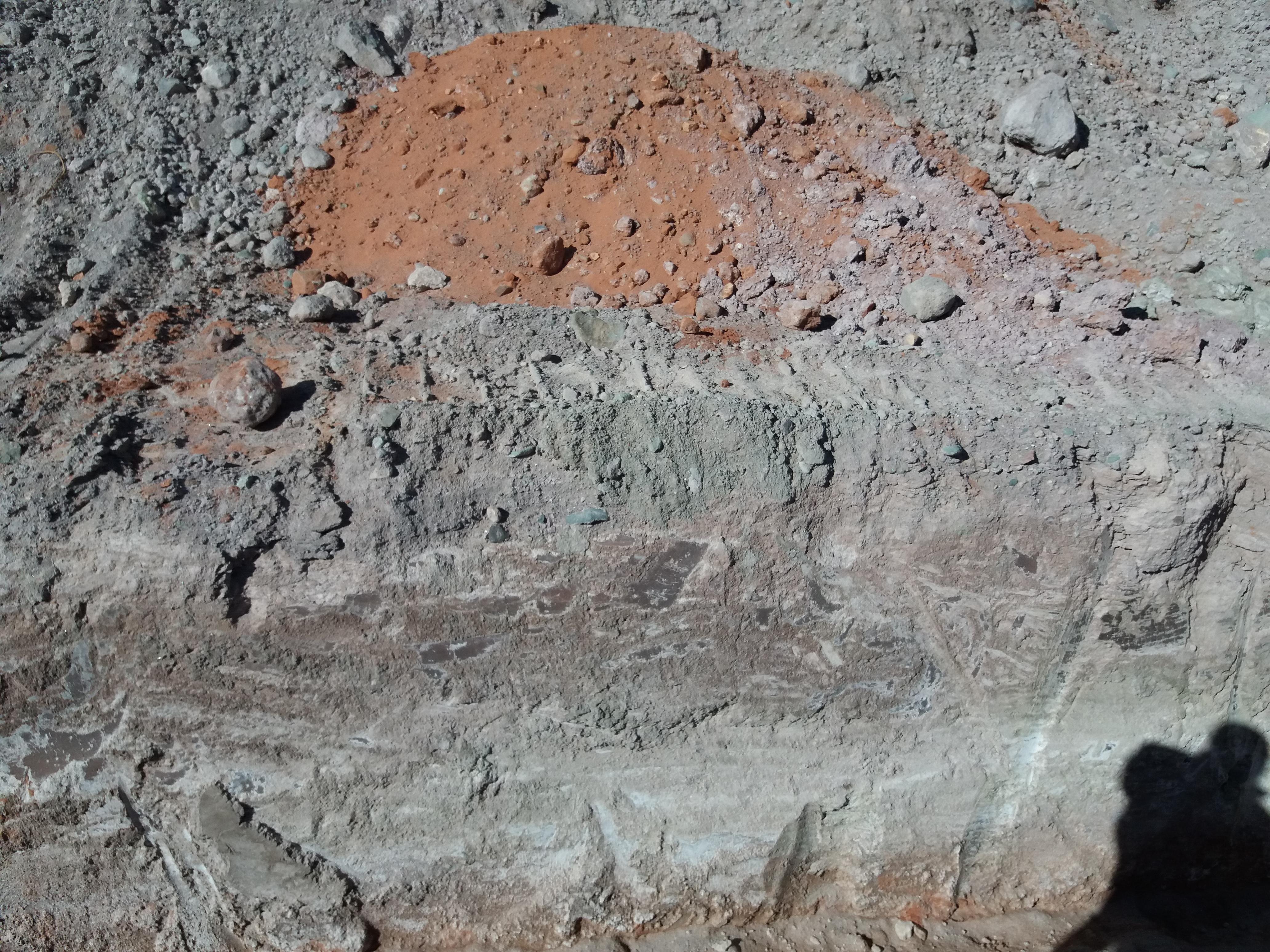

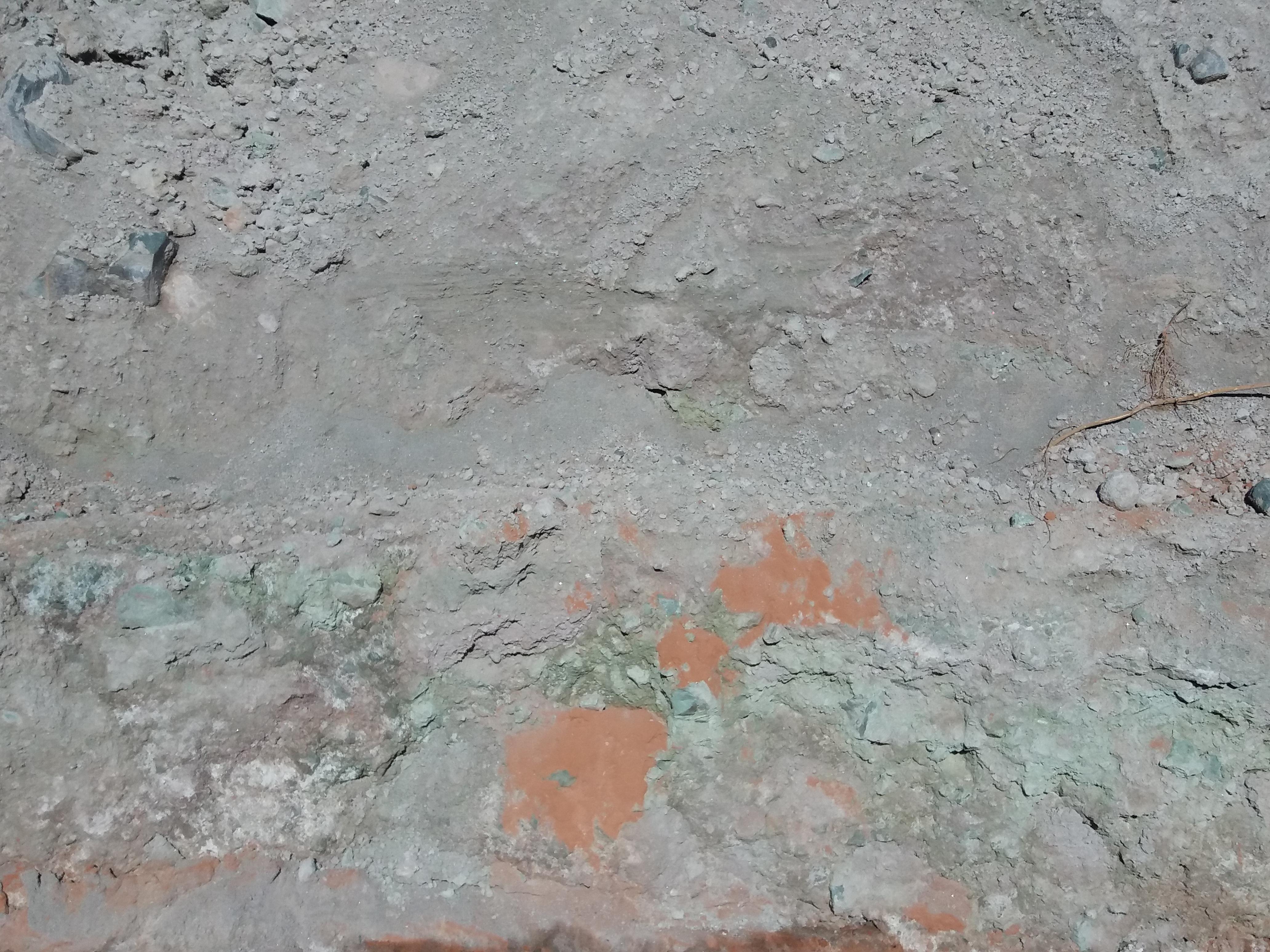

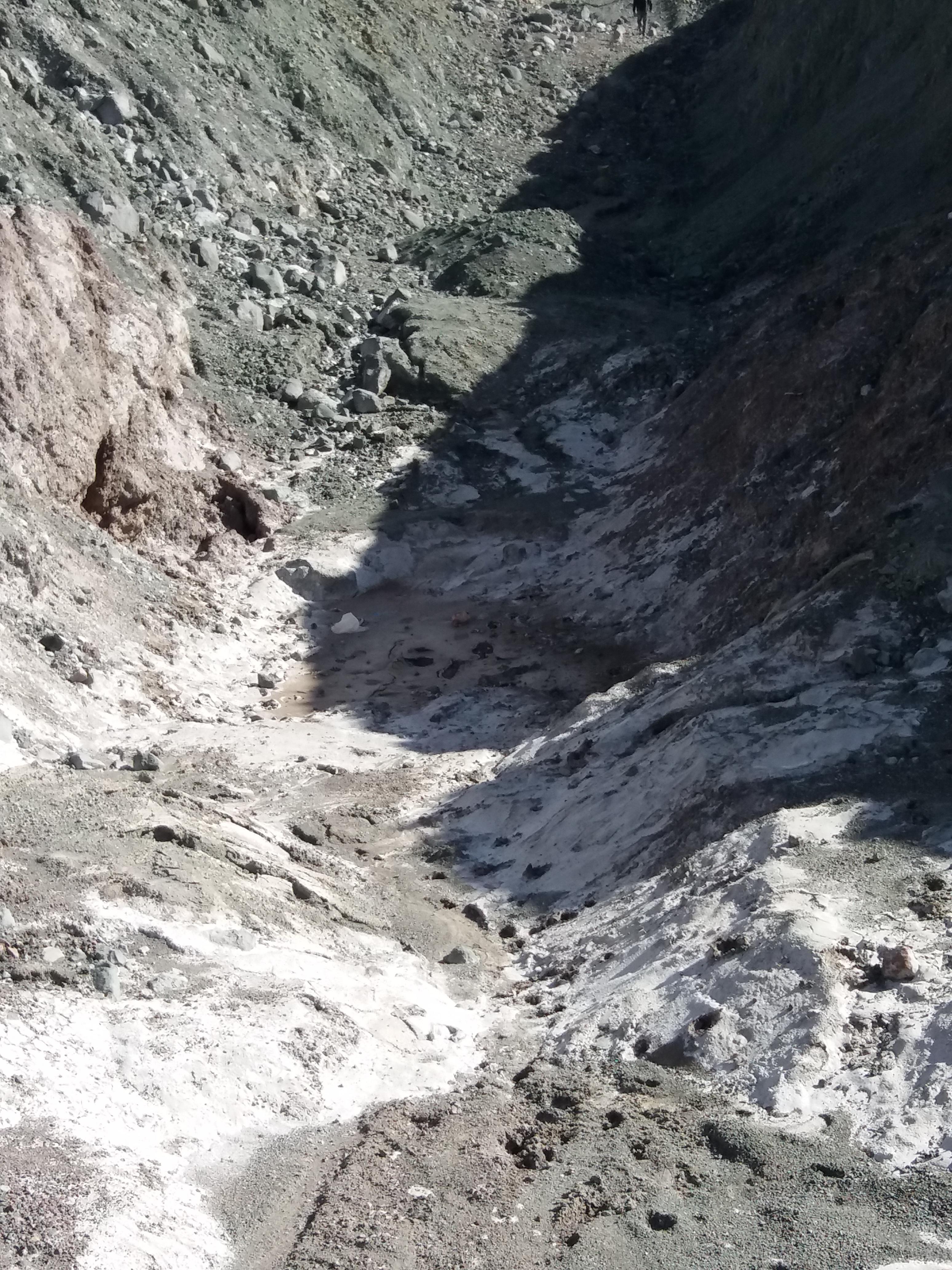

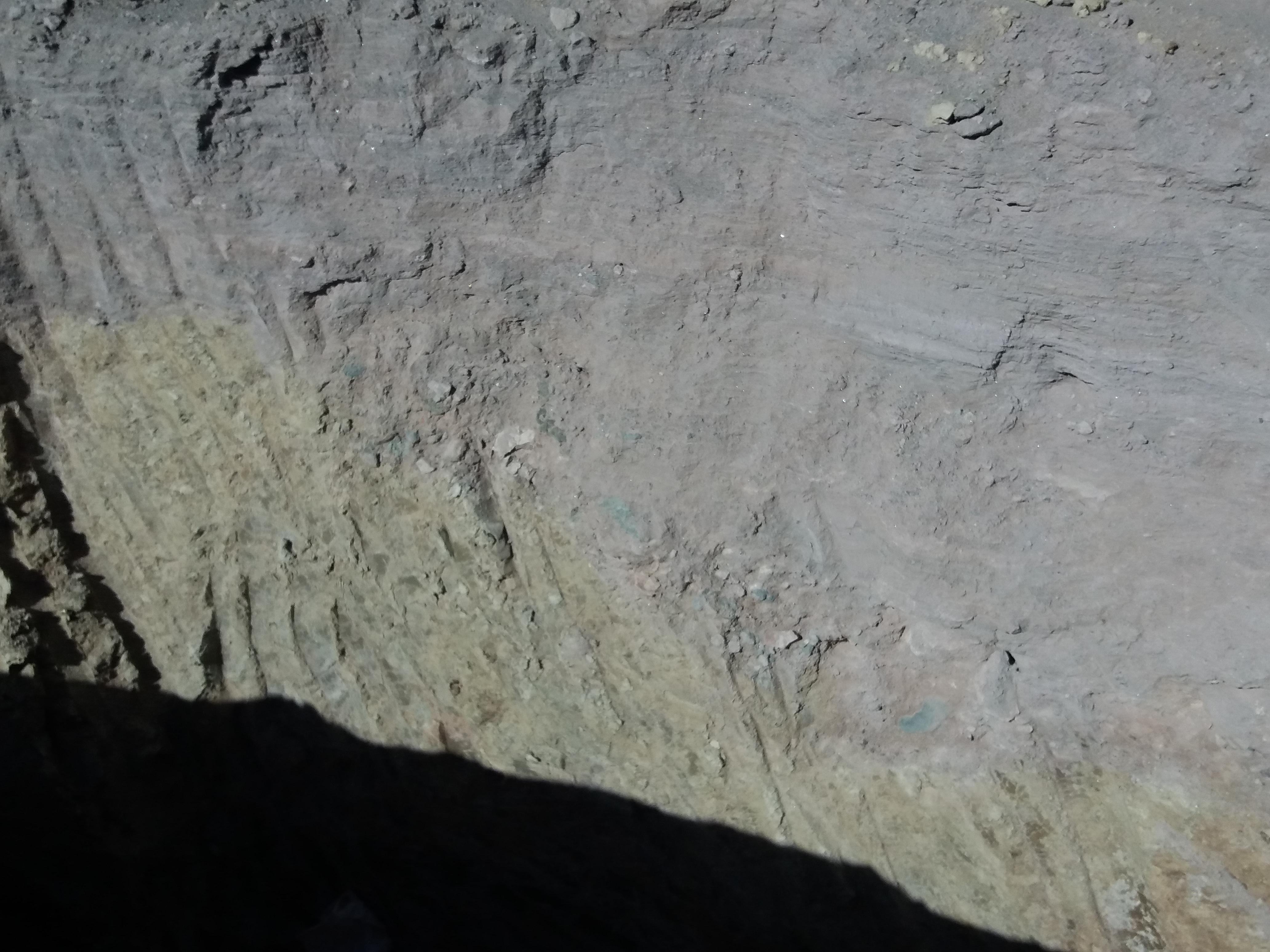

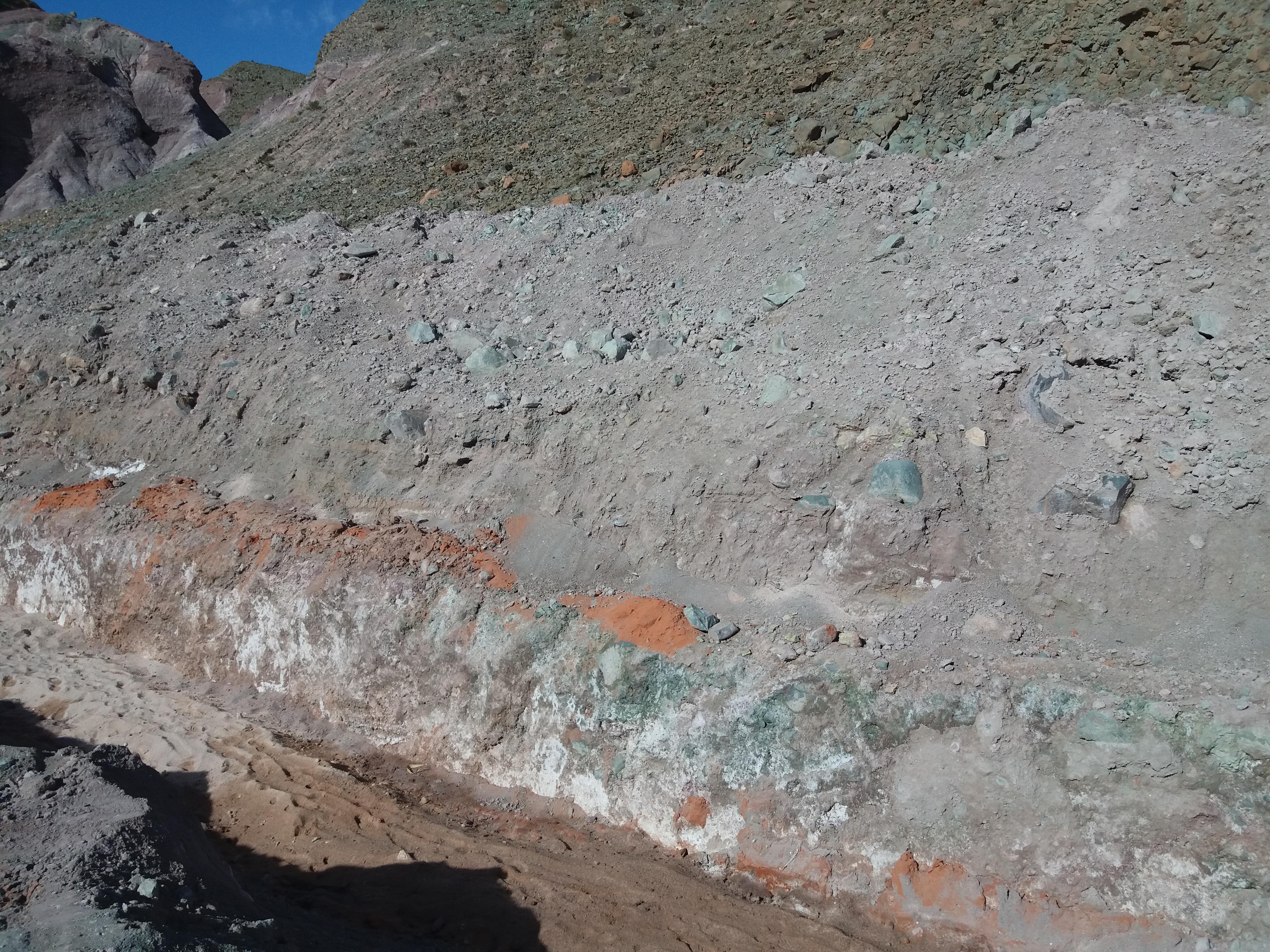

les photos ci-dessous montrent la texture géologique rencontrée et à l'occasion je demande à nos amis géotechniciens de nous donner une idée sur les types  de sol rencontrés.

N.B: la région est connue par les carrières d'exploitation de sel ce qui explique la texture variable du sol.

Ma question: est ce que la conduite en PVC ne sera pas soulevée par la sous pression d'eau et le retrait ou le gonflement d'argile, et combien l'épaisseur du drainage à prévoir ? et est ce qu'il est nécessaire de prévoir un gros béton au dessus du drainage pour éviter le soulèvement de la conduite ? (Rq: la profondeur initiale  du profile de la conduite est 3.00m et la finale est 5.00m).

Merci.

bonjour,

le drainage par un produit pulvérulent n'est d'aucune utilité pour notre problème.il s'agit là de lester la conduite vide contre la poussée hydrostatique .pour cela il faut connaitre cette poussée au moment de la mise en oeuvre de la conduite et la compenser par un lest ( une chemise en béton maigre) de la largeur de la fouille et dont la hauteur est déterminée par le calcul.

le poids d'une section composée par un prisme de béton évidé (vide constitué par le PVC) devra être supérieur au poids du même prisme non évidé rempli d'eau avec une sécurité suffisante ( coefficient de sécurité de 1.3-1.5).

OuAllahou A3lam

A+

Salut

Ce soulèvement est beaucoup plus dû à la présence de la nappe phréatique ,que du gonflement de la couche d'argile.

donc tu dois pour lutter contre la sous pression lester les conduites avec un poids égale au poids de la hauteur  d'eau déplacée par la conduite.



a+

Bonsoir,

Merci eureka27 et FRIDJALI pour vos réponses.

Le 13/12/2018 à 18:05, eureka27 a dit :

Salut

Ce soulèvement est beaucoup plus dû à la présence de la nappe phréatique ,que du gonflement de la couche d'argile.

donc tu dois pour lutter contre la sous pression lester les conduites avec un poids égale au poids de la hauteur  d'eau déplacée par la conduite.



a+

As tu un détail de lestage de laconduite? (le lestage doit se faire en béton ou bien juste avec du remblais compact?)

Merci.

bonsoir,

le lestage peut se faire dans l'une ou l'autre méthode.En fait vous n'utiliserez le béton que si votre nappe est là au moment de la mise en place de la conduite. dans le cas ou la conduite est posée à sec les remblaiement des fouilles est largement suffisant surtout avec les profondeurs de fouilles que vous avez.
